Nok ein skottbenk som har vorte målt opp og dokumentert i samband med studentane sine oppgåver med å registrere gamle arbeidsbenkar. Denne benken har tidlegare vore dokumentert av vårt medlem Kai Johansen og publisert på bloggen i 2017, men vi vel å poste om benken på nytt for å supplere informasjonen. Det er student Preben Nilsen på Tradisjonelt bygghandverk på NTNU som har gjort dokumentasjonen og her følgjer tekst, bilete og teikning av han.
Denne skottbenken tilhører Egge Museum og har stått som utstilling i masstua deres. Den er tidligere dokumentert av Kai Johansen og grunnen til at jeg også dokumenterer den er for jeg skal lage en kopi. Det virker som en veldig solid og enkel benk.
Det er en kraftig 2 toms skrue i bjørk. Det «faste» langbordet blir holdt på plass med en liten treplugg i hver fot, som gjør det veldig enkelt å montere og demontere benken.
Lengden på langbordene er 381,5 cm lang og bredden 19 cm. Høyden på benken er 75,8 cm. Føttene er laget av furu og langbordene er gran. Kilen og tappen som holder føttene sammen er laget av bjørk. Sliteplate på det løse langbordet som skruen presses mot, er også i bjørk.
Toppen av langbordene er veldig slitt, og det er tydelige spor på at den har blitt brukt til mye annet enn bare skottbenk.
Student i Tradisjonelt bygghandverk; Kai Johansen på Stiklestad har i starten hatt litt problem med å finne skottbenkar for registrering i Nord-Trøndelag. Det viste seg snart at dei har berre gått litt under radaren til studentane og Egge museum har minst tre skottbenkar i samlinga. Her følgjer tekst og bilete frå Kai:
Da vi skal fokusere på høvler, høvelbenker og skottbenker tredje året av studiet, sendte jeg ut en forespørsel til museene som er konsolidert med Stiklestad om skottbenker. Det gikk ikke lange tiden før Bodil Østerås på Egge museum kunne fortelle at de hadde en skottbenk stående oppe i utstillingen i masstua. Jeg ble svært interessert, og spurte litt nærmere om hun var sikker? Bodil hadde full oversikt over, både hvordan skottbenken så ut, og hvordan den skulle brukes. Dette er ikke vanlig kost i museumsverden, men det store opplysningsarbeidet som Norsk Skottbenk Union har drevet de siste årene har kanskje virka også på museene? Jeg tok først en tur i magasinet og kikket etter høvler som kunne ha vært i bruk sammen med skottbenker. Der fant jeg noen not- og fjærhøvler, men ingen skottokser.

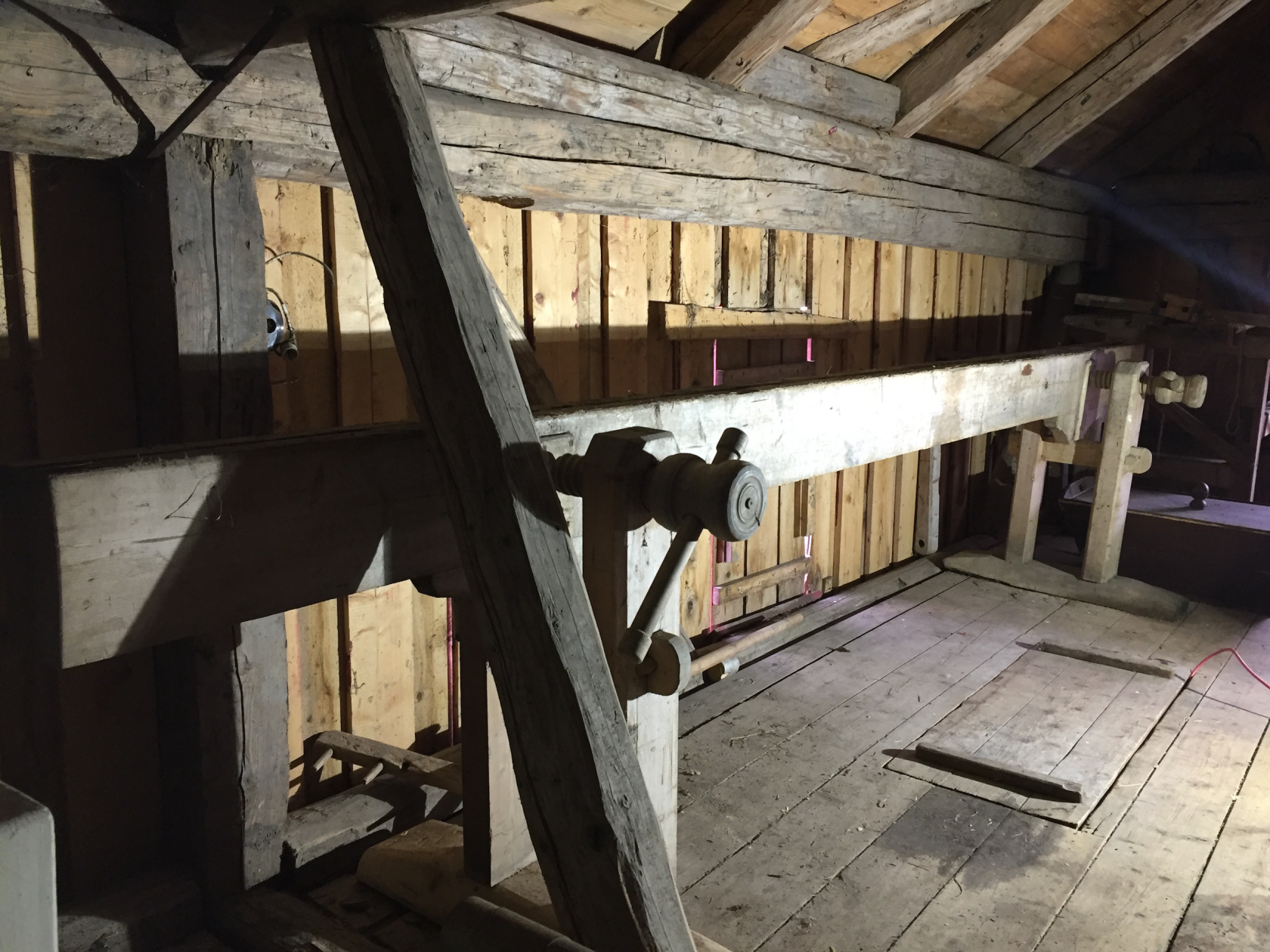

Da jeg kom på Masstuloftet var det ikke mindre enn 3 skottbenker, en ferdig oppsatt klar til bruk, en med bare bukkene og en til å skyte tønnestaver. Bodil kunne fortelle at det var 4 treff i primus hos dem på skottbenk, men ingen foto kom opp på datamaskinen. Så her er helt klart mer å hente for dokumentasjon og oppmåling, man må bare lete litt.
Jeg vil foreløpig konsentrere meg om skottbenken som var ferdig oppsatt. Den er laget av tre ulike treslag, bjørk, furu, og gran. Bjørk i skruen (2 tomms), tappen som holder bena sammen og kilen, og en sliteplate som skruen presser mot når skruen strammes til. Det er furu i føttene og gran i langbordene. Lengden på benken er 381 cm eller 146,5 tommer, bredden på langborden e er 7 tommer, tykkelsen er 1 3/4tommer. Disse to plankene er i gran. Høyden på føttene er 75,5 cm eller 29″ tommer.
Foten her var ny og lagd i gran
Undersiden av det faste langbordet viser innfestningen, med lask på baksiden.
Armen den løse planken glir på , i bjørk
Sliteplate i bjørk der skruen treffer, i bjørk.
Her er det som museet har skrevet om skottbenken:
«Magasin nr: STM 04036
Skottbenk
Redskap for å feste panelet i, ved høvling. Den har to kraftige treskruer for å presse sammen/ feste gulv (bord) plankene under høvling. Denne skottbenken stod tidligere i Beitstad, Moen. Tidligere eier er Mikal Opdal. Han hadde benken da han begynte som husmann under Opdal i Beitstad. Husmannskontrakten ble skrevet under i 1877.»
En del av sporene etter oppmerking er bevart flere steder på skottbenken, og all oppmerking er gjort med blyant. Det er boret et hull i ene langbordet ca 1″ tomme i diameter, ca 60 cm fra ene foten, men ikke gjennom planken ca 1″ tomme inn i planken. Det var også noen spiker oppå plankene usikker på hvilken funksjon de har hatt.
Lasken som fester det faste bordet til foten er festet med treplugg og spiker. Lenger ned ser vi også bjørkehodet til armen som det løse bordet glir på
Lasken som fester det faste bordet til foten er festet med treplugg og spiker. Lenger ned ser vi også bjørkehodet til armen som det løse bordet glir på
Merking med x både på foten og langbordet.
Her tar Per Steinar ut pluggen og løfter opp bordet fra foten.
Her tar Per Steinar ut pluggen og løfter opp bordet fra foten.
Festeanordning med trepluggen som fester bordet til foten.
Begge føttene uten bordene på montert ser tydelig merkingenX og /
Festeanorning med treplugg og merking X til hvilken fot den passer.
Festeanordning med trepluggen som fester bordet til foten.
Merking med x
Jeg har nå vært en tur tilbake på Egge og kikket nærmere på skottbenken da det var noen mål og detaljer som var litt uklar. Første erfaring jeg vil kommentere er at hvis man jobber på millimeter papir og tegner i målestokk så er det mye enklere å ta alle mål i millimeter, nå prøvde jeg å kombinere oppmålingen med norske tommer og så overføre det til millimeter for så å gjøre det om til rett målestokk, det var tungvint. Hvis man tegner uten mm papir kan man godt jobbe i norske tommer. Her er oppdatert tegning av skottbenke n med litt fler detaljer rundt det faste bordet .
Det var særlig detaljer rundt innfestningen av det faste bordet som var interessant. Den var lagd på en helt annen måte enn den andre skottbenken hvor al l innfestning var gjort med mye spiker og en tapping i bordet. Her var det lagt en lask på baksiden og tappet både i bordet, foten og i lasken, hver lask hadde i tillegg til fire spiker en tre plugg og merket med X og / . jeg tolket disse symbolene som merking i byggeprosessen.
Jeg hadde en avtale med Bodil Østerås om å låne benken til studiesamlingen i desember og lurte litt på hvordan jeg skulle få den ned den smale loftstrappa, eller hvordan hadde snekkeren fått opp all materialene han skulle høvle, det hele virket litt tungvint. Det var ikke her skottbenken hadde stått når den hadde vært i bruk, men den virket jo litt tungvint å flytte på samtidig.
Det var først når jeg var ferdig med å dokumentere at skottbenken åpenbarte en vel gjennomtenkt finesse. Det løse bordet løftet jeg av og fikk ned, men s å var det det faste og to føtter, når Per Steinar tok i benken løftet bordet seg litt og vi skjønte at det ikke var så fast som vi trodde. Den lille trepluggen kunne dras ut og bordet var helt løst fra føttene, noe som gjorde flyttingen svært enkel, «satan de tænkt nu på aillt».
Så konklusjonen må vel være at det er viktig å komme tilbake til åstedet og ta en ekstra kikk og tenke litt gjennom hvordan har dette objektet vært i bruk hvordan har de som brukte det transportert det.
Skottbenken frå Kverndal i Målselv er ein av mange gamle skottbenkar som vi har presentert her på bloggen. Eigarane av denne hadde ikkje kjennskap til namnet eller bruken av denne. Slik informasjon må vi då hente frå andre kjelder. Foto: Siv K. Holmin
Sidan skottbenken ikkje er ein del av pensum i formalisert fagutdanning i snikkarfaget og ikkje med i faglitteraturen i faget er det ikkje så lett å finne felles, eller gode, nemningar på benken, delar av benken og arbeidsmåten. Vi har nokre spreidde kjelder som er med i oversikta over litteratur om skottbenk i menyen over. Vi har også presentert nokre bloggpostar om både nemningar og om ulike skriftlege kjelder. Med søkefunksjonen i bloggen kan ein enkelt spore opp alt som er skrive. Det er eit materiale som har vore nemnd ved nokre høve men som ikkje er skikkelig forklart; svara på spørjelista om snikkarhandverket i Ord og Sed i Norsk Folkeminnesamling. Spørjelista vart sendt ut til snikkarar i heile Noreg i 1934. Det kom inn 168 svar, nokre er særs omfattande og detaljerte og andre har lite informasjon som er nyttig for oss. Eg har skrive ein artikkel med utgangspunkt i noko av dette materialet, Kjellingfot og ronghake – nemningar i snikkarhandverket omsett til handverkspraksis. Der skriv eg meir om bakgrunnen for spørjelista. Eg har også posta på høvelbenkbloggen om dette. Artikelen har utgangspunkt i svara på spørsmålet om høvelbenken. Spørsmålet var formulert slik:
«Høvelbenken. Brukte dei andre måtar å festa arbeidsstykket enn i høvelbenk? Kann nokon hugsa ei tid dei ikkje nytta høvelbenk? Gjorde ein skilnad mellom hjulmakarbenk og snikkarbenk, og kva var skilnaden? Gjer greie for namni på dei ymse delane av høvelbenken. Var det t. d. tilsvarande eller andre nemningar på det som nemnest her: framtange, baktange, tangeskruve, platerom, benkehakar o. s. b. Uttrykk for å feste lange stykke som ikkje fekk rom på sjølve benken.»
Spørsmåla er godt formulert og grundig gjennomarbeidde. Det er tydeleg at dei som har laga spørsmåla har god kjennskap til snikkarhandverket. Likevel er nok spørjelista i stor grad basert på faglitteraturen i snikkarfaget. Denne er for det meste omsett frå tilsvarande utanlandske bøker og avspeglar i liten grad det tradisjonelle snikkarhandverket på bygdene i Noreg. Døme på dette er spørsmålet om skilnaden på hjulmakarbenk og snikkarbenk. Det baserer seg på ei feilaktig omsetjing frå terminologi på dansk der ein snakkar om karetmagerbænk som ein høvelbenk som var populær blant vognmakarar og som hadde ein spesiell baktange. Det ser ut til at det berre var eitt av dei 168 svara som hadde forstått dette og svart på dette. Tilsvarande var det også med nemninga benkehakar som var misforstått av dei aller fleste som har svart.
I innleiinga til spørsmåla er det forklart at det er dei lokale nemningane ein er ute etter og at det er bra om dei kan skrive orda slik dei vert uttala. Soleis er det stor variasjon i skrivemåtar i svara. Når det gjeld skottbenken spesielt så gjer fråværet av han i litteraturen at snikkarane ikkje har noko referanse til korleis ein skal skrive namnet.
Eg tvilar på at dei som formulerte spørsmålet «Brukte dei andre måtar å festa arbeidsstykket enn i høvelbenk?» tenkte på skottbenken? Eg har likevel tatt meg tid til å gå gjennom alle dei 168 svara, nærare 2000 handskrivne sider, for å sjå etter om skottbenken er med. Eg går gjennom svara fylkesvis og startar lengst nord i landet. Stadnamna eg brukar er dei som er oppgjeve i svaret. Som regel er det kommunenamn. Kommunestrukturen i 1934 var annleis enn i dag så det er ikkje heilt lett å få oversikt over geografien. Eg har likevel freista å merke posten med geografi-kategoriar ut frå dagens kommunestruktur. Nokre kommunar vart delt mellom fleire større kommunar i samband med samanslåing (Hillesøy og Sør-Rana) og då kan det vere vanskeleg å vite kor eg skal plassere svaret i høve til kommunestrukturen i dag. I vår samanheng er det ikkje eit stort problem om svaret er knytt til feil kommune. Eg skriv namnet på den som har svart så det går an å gjere meir inngåande undersøkingar lokalt.
I Finnmark er ikkje skottbenken med i det eine svaret som kom inn frå fylket. Vi har tidlegare vist til andre kjelder som dekkjer tradisjonen med skottbenk i Finnmark. Eg startar difor med Troms.
Troms
Snikkaren Jens Solvang i Hillesøy kommune (i dag ein del av Tromsø kommune) var erfaren snikkar og hadde fleire svar som var illustrerte. Om skottbenken skriv han: Den tid ein sjølv høvla og pløydde golv- og loftbord bruka dei «skottbenk» og «skotthøvel» til å høvle rett kant og pløye i. Han har og teikna ei skisse av ein skottbenk som har langbord på 8 alen. Han skil mellom golvbord og loftbord sjølv om desse kan sjå ganske like ut. Med loftbord meiner han nok bord som fungerer som golvbord på loftet men som også er synleg himling i etasjen under. Slike er det vanleg å høvle flate på margsida og pløye dei etter denne. Så legg ein borda med margsida ned. Baksida som vender opp kan vere meir eller mindre høvla.
Skisse av skottbenk teikna av Jens Solvang, Hillesøy i 1934.
Henri Reiersen på Skjervøy skriv: Ja, jamnt brukte dei skottbenken, fem alner lang, tvo «bokker«, støttestativ i endene og eit «sagbord» 6 tummar breid, tvo tjukk, fast i bukkane på kant (upp ned) og eit av same slag attmed og det kunde stillast tett inntil det faste eller frå ved kiler som vart slegne millom ein vinkelkloss og denne lause bordfjøla. Når snikkaren skulde kanthøvle eller pløye var det godt å kunne ha denne innretning. Og når snikkaren skulle høvle lange bord so la han nokre bord ovanpå bokkane og desse to kantståande borda hvis øverste kant svarte til øverste ende av bokken.
I Troms var det til saman 8 svar som kom inn. Dei to som har med skottbenken i svaret har også svart utfyllande på dei andre spørsmåla. Sjølv om det verkar som om skottbenken var vanleg og utbreidd i Troms på denne tida så har både Jens og Henri ei inngåande forklaring av benken og bruken. Eg tolkar det som at dei rekna med at dei som skulle lese svara trong denne innføringa for å forstå? Sidan skottbenken ikkje er nemnt i spørsmåla så skulle det tyde på at han var ukjent for dei som har laga spørsmåla? Skottbenk er den gjennomgåande nemninga i Troms. Det er døme på både skruvar og kile til stramming. Jens nemner og skotthøvel som namnet på høvelen til skyting av bord.
Nordland
Olav Engen i Sør – Rana (i dag truleg del av Hemnes kommune) skriv: Til å retta («skjota«) lange emne, golvplankar t.d. hadde dei sokalla skotbenk – 2 lange plankar nøgje beinka i yvekanten, festa i kvar sine to føter i passeleg lengd frå båe endar, kvart fotpar standande på ein tung tverrklamp, den eine litt lauseleg – rørleg – so dei med ein skruv eller eit drev kunde persa plankane saman um emnet, eller losna på dei og ta det ut att – det settast fast millom plankane med passeleg kant uppum til å høvla av med ein mei-okse, ein oksehøvel med to listor – meiar – fest under som gjekk på benkjeplankane på kvar si sida av emneplanken og sa frå når det var høvla nokk: kanten på emnet vart då retta, beint, som benkjekanten var.
J. Fondal i Meløy nemner: Høvelbenkens høide er i skrittmålet på snikkarane. Skottbenken.
Fridtjov Wahl i Lurøy nemner: Høvelbenk var kjent, men dei nytta og skottbenk som dei nytta når dei pløgde bord.
Ragnvald Mo i Saltdal nemner: Til å retta opp lange trestykke hadde dei skåttbenken.
Også i Nordland er nemninga skottbenk gjennomgåande i dei 4 av totalt 14 svar som har nemnt skottbenken. Skrivemåten varierer mellom «skottbenk», «skåttbenken» og «skotbenk». Olav Engen nemner «mei-okse» som nemning på høvelen. Han nemner og «benkjeplankane» som nemning på langborda.
Nord – Trøndelag
Hans Vold i Frosta skriv: (først om høvelbenken) Dessutan har vi endno : oksbenk – lang planke – som lange bord okshøvles paa. Ataat disse har vi ogsaa: skottbænk for samanskjoting og pløining av gulvbord.
Olaf Tessem i Beitstad skriv: «Eg nyttar tre oksehyvla. Det er grovpjaulen med enkel tann med lidt rundig eg, omtrent slik (utydelig skisse). Den høvel skærer jupt og let. Den tjener istedet for øksen til at take (det) meste. Så nytter man oksen som er noget finere instillet og derpå finoksen med helt retslipet tann. Enda er ikkje bordet helt plant. Man må nu take rubanken, en skothøvel umkring en alen lang. Til finere arbeider må man have en skothøvel med lidt bredere tann retslipet og fint instillet. For at gjera det enda finare må man enda gå det over med slethøvlen. Den lyt vere mykket kvass og klaffen skruet såleis at den ikkje river en flis ved motved eller kvist. .. Den tid man arbeidet op loft og gulv, brukte dei ein skotbenk. Det vart to lange planker stillet på kant. Det var fastgjorte i to føter med et beveglige ben. Når et gulvobord skulde skøites (skytes?) og pløyes, vart det set imellom planken, som vart sammenklemt med grove skruer eller drev. Nu vart kanten høvlet med skotoksen. Denne var forsynet med spormeier eller klamper på kvar side. Skulle der pløyes fjer måtte plogen have lignende klamper. Sovare arbeid er no helt gået av bruk. Der ere høvlemaskiner som gjer arbeidet ganske billigt.»
Olav Urstad i Harran (i dag ein del av Grong kommune) skriv: Naar dei pløgde saman golvbord brukte dei skottbenk d. v. s. to plankar sette på kant og imellom desse feste ein golvplanken ved å kile plankane saman med bløygar.
H. O. Naem i Kvam (i dag ein del av Steinkjer kommune) skriv: Ein annan slags benk som bruktes naar der skulde høvles lange bord og plankar t. d. til golv og loft, var «skotbenken«. Den måtte helst vere noko lengre enn det som skulde høvles. Den var laget av to 2″ x 6» eller bredere planker som stod på kant i to stativer, den fremste festet til disse og den andre bevegelig. Millom desse plankar vart saa det som skulde pløiast sat fast med kilar, saamykje høgare enn skotbenken som «fjera» (plognaden).
Edv. Kruken i Leksvik skriv: «Når bord skulde settes sammen til større bredde som måtte felles sammen i kantene særskilt når der var lange materialer så som gulv m. v. blev der brukt en slags benk som kaldtes skåttbenk. Det kaldes å skjøte bord sammen. … Å sette ihop flere fjøle eller planker til en bred flate kaldes å skjøt sammen, var det også fuget sammen så kaldtes det å pløie sammen, så kaldtes det å pløie sammen. Begge dele kunde være limet. Fugen kaldtes fårr og den delen som gikk neri fugen kaldtes fjerr. Det var gølvbord og loftbord».
Ingolv Svinset i Ogndal (i dag ein del av Steinkjer kommune) skriv: Uframt høvelbenk brukte dei og skotbenk (lengre type). Lange stykke vart festa i skotbenk.
I Nord-Trøndelag er skottbenken med i 6 av 11 svar. Skrivemåten varierer mellom «skåttbenk», «skotbenk» og «skottbenk«. Hans Vold nemner oksbenk bruka til å høvle flask på borda.
I dei fire nordlegaste fylka var det til saman 34 svar på spørjelista om snikkarhandverket. 12 av svara hadde med skottbenk men ein eller anna variant av skrivemåten. Dei fleste har også gitt ei ganske detaljert forklaring av korleis benken ser ut og korleis han vert brukt. Når ein ser det opp mot at det ikkje var spurt spesielt om skottbenk eller pløying av bord så er det stort for oss i Norsk Skottbenk Union at så mange likevel har tatt med skottbenken i svaret. Dei fire nordlegaste fylka sør til Trondheimsfjorden er omlag halve Noreg. Eg vel då å stoppe med dei i denne fyrste delen av gjennomgangen av svarmaterialet i Ord og Sed. Resten av Noreg får kome i 2 eller 3 postar til kring same tema.
I årbok for Nord-Trøndelag Historielag for 1952 har lærar Anton Granhus skrive ein interessant artikkel om ei verktøykasse etter, Oliver, ein lokal tømrar og snikkar i Beitstad. Far til Oliver hadde laga kassa ein gong tidleg på 1800-talet. Kassa inneheldt det verktøyet faren, og seinare Oliver trong for å tømre og innreie hus. Eg saksar frå teksten:
«Til innreidingsarbeidet i hus og til innbuarbeid må man han ha nokre høvlar: Gropokse (skrubbhøvel), slettokse, langhøvel (rubank), skottokse med meiar, golvplogar, fløttplog og småplogar, borvinne og borar, ømse listhøvlar, rundhøvel, fleire mindre hoggjarn og holjarn, grindsager for tverved og langved, ei smal svingsag og helst eit par rasper og filer for tre. Men desse siste kunne han unnvære og. Ein kunne bruke skavgras i staden for sandpapir og brentstein i staden for rasp. Nei ein trong ikkje meire verkty.»
Vidare skriv han om om høvling av golvbord:
«Golv og loft tok og mykje ofte tungt arbeid. Det var ikkje lett å stå dagen lang og okse dei fossesaga borda som til dels kunne vera så ruffne av sagdrag at dei likna eit vaskebrett. Og når ein hadde høvla så mange at ein trudde det vart nok til eit golv, så skulle dei skjøtas og pløyast i skottbenken. Skjøtinga gjekk så nokonlunde lett likevel, for her hogg ein vekk dei verste hompane. Og to mann i skottoksen drog alltid han. Da vart pløyinga tyngre var bordkanten full av kvist og motved. Borda var jamnt halvannan tomme tjukke, og plogen var seig å dra. Men hadde ein kome så langt at golvyrket var ferdig , ja da var det berre moroa å legge golva. Med haldhake og drev dreiv dei borda saman, og med bila slo dei den svarte storhovda maskinfirtommen tvert gjennom bordet til golvåsen.»
Om Anton Granhus hadde vore med på slikt arbeid saman med Oliver er nok usikkert, men han hadde nok kjennskap til korleis arbeidet vart gjort. Når han skriv «fossesaga» så meiner han nok at borda er saga på ei enkeltplada vassdrive oppgangssag. Slike bord blir gjerne ganske grove og krev mykje arbeid med høvelen før dei er slette nok til golvbord. Legg merke til at han skriv at dei høvla flasken på alle borda før ein skaut dei beine. Vi kan spekulere på om det skuldast at dei hadde rigga til skottbenken for å høvle flask på toppen av langborda? Slik som det ser ut som på biletet av karane som høvlar på skottbenk i Karasjok.
Kjelder:
Granhus, Anton, 1952, Den Gamle verktøykassa, artikkel i Årbok for Nord-Trøndelag Historielag.
