Nels Diller in Mt Horeb, Wisconsin, USA with his new self made skottbenk based on an old original bench found in Amana, Iowa, USA.
In 2017 some members of Norsk Skottbenk Union made a trip to Minesota, Wisconsin and Iowa in USA to do some research on traditional workbenches for jointing long boards in theese areas, and to meet fellow woodworkers. We had some knowledge about the Aslak Olsen Lie house project in Wisconsin and made a visit to the building site at Folklore Village. Luckily the carpenter Nels Diller where working on the site the day we came and he informed us about the work and showed us the original materials from the house built by Aslak Olsen Lie in 1848-49. We studied the floor boards from the original house and discussed if the boards had been made on a skottbenk. Inspired by this Nels have now made his own skottbenk based on the original old skottbenk we found in Amana, Iowa on our trip in 2017.
Nels Diller are a retired carpenter based in Mt Horeb, Wisconsin USA. He have studied with Ottar Romtveit in the summers of 2005 and 2006 at Raulandsakademiet in Telemark, Norway. He studied Norwegian log building (lafting) and Norwegian timber framing (stavkonstruksjon). They built a replica of the famous loft at Torvertjønn during the course. Nels built a scaled down model in 2012 at Mt Horeb, Wisconsin, USA. They call it a «stabbur» there.
Our member Jon Dahlmo are admiering the «stabbur» model built by Nels Diller in Mt Horeb, Wisconsin in 2012. Photo: Roald Renmælmo
Nels are presently working with Folklore Village, a traditional organization, near Dodgeville, Wisconsin. They are restoring the 1850 home of the Norwegian immigrant, Aslak Olsen Lie. The project is founded by individual contributions and volunteer labor, including the work done by Nels. They have a summer program for paid interns to work on the restoration/rebuilding. You can learn more at www.folklorevillage.org where you click on the Aslak Lie Home.
Aslak Olsen Lie, nr 2 from the right, and his family in front of his home in Wisconsin in 1874. Pay special attention to the typical «Norwegian» windows in the log built part of the house. The upper part has got the more typical american type of sash windows. Photo: Andrew Dahl, 1874
The skottbenk are built from the plans of the original skottbenk found in Amana, Iowa in anticipation of making flooring, window sash, doors and other millwork. If they are able to set up a working shop in the second floor of the building, the skottbenk will become a permanent fixture there. They hope to reproduce the cabinet work of Aslak Olsen Lie within the shop using traditional tools and techniques. There are many existing pieces of Lie´s work in the area.
This cabinet are attributed to Aslak Olsen Lie and we could do some research in the joinery details. Thor-Aage are taking photoes in the collection of furniture at Westerheim i Decorah, Iowa. Photo: Roald Renmælmo
We in the Union concratulate Nels at Folklore Village as the first official member of Norsk Skottbenk Union in USA. Now we hope many more will come in the years to come. The skottbenk made by Nels are made to be dismanteled for transportation and can also have longer jointing boards for jointing longer pieces. The bench has many very nice and clever details and will serve its owner for many years to come.
The base of the bench are made of oak and all joints are mortise and tenon joints without glue. There is a removable ⅝» black ocide threaded rod with wing nut that holds the base together. Photo: Nels DillerThe Threaded wood rod are made with a antique tap and die set, 1 ½» I.D., 1 13/16″ O.D. threads. Photo: Nels DillerThe clamp boards / jointing boards are held in place with removable ¼ -20×2 hex flat head cap screws and threaded inserts. Photo: Nels DillerEverything breaks down easy for travel or storage. It is also easy to add longer clamp boards / jointing boards for longer work. Photo: Nels Diller

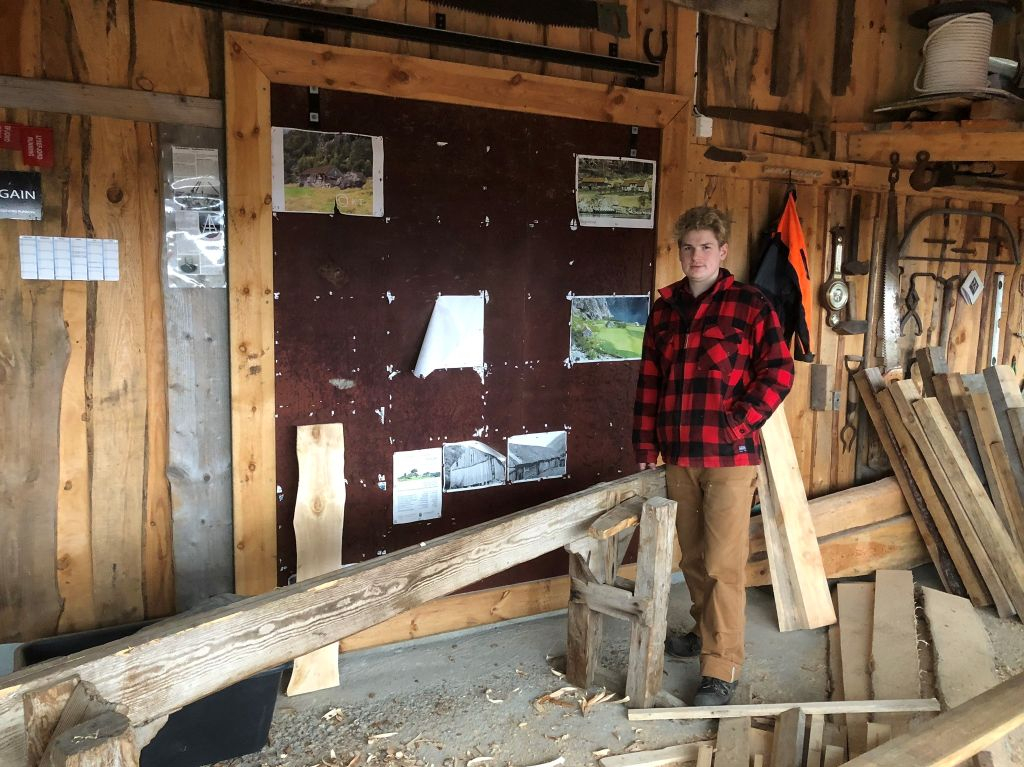

Håvar Aabol har arbeidd med ei studentoppgåve i registrering og bygging av skottbenk på studiet i tradisjonelt bygghandverk på NTNU. På studentbloggen har han posta eit innlegg om arbeidet han har gjort, og eg vel å få det med på bloggen til Norsk Skottbenk Union. Under følgjer tekst og bilete frå Håvar og leiinga i unionen vurderer dette som eit godt utgangspunkt for å ta opp Håvar som fullverdig medlem ettersom vi kjenner til at han tidlegare har snikra dei høvlane som skal til. Vi kan då ynskje Håvar velkommen som medlem.
Skøtbenk på Valdres folkemuseum
Berre for nokre få år sidan var det enda ikkje funne skottbenk i Valdres. Eg var i kontakt med bygningsvernrådgjevar Odd Arne Rudi på museet på Fagernes, sidan han er mykje rundt på gardar i Valdres. Kanskje hadde Rudi kome over ein slik benk på nokon av sine mange synfaringar? Han kunne opplyse om at skottbenk var ikkje noko han hadde sett i dalen. Nedtur. Vi vart enige om at han skulle halde ein ekstra utkikk etter ein slik benk. Det gjekk vel eit år, innan eg tok telefonen på ny og høyrde om han hadde kome over noko som kunne likne ein skottbenk, men svaret var det same som sist.
Dagen etter denne telefonen, ringer Rudi meg tilbake med nyheita om at han har funne ein skottbenk i Ulnes. Skøtbenken var då reoppdaga i Valdres. Seinare fekk eg informasjon om ein «trefoting» i Etnedalen. Til alt overmål fann Rudi også benken som denne bloggposten handlar om. Arkivet til Valdres Folkemuseum er enormt stort, mykje befinn seg i samlinga. Klemt mellom eit treskeverk, ei rekkje spissledar og ein laftevegg vart benken oppdaga. Benken har ikkje noko registreringsnummer og var difor ikkje å finne i det digitale arkivet.

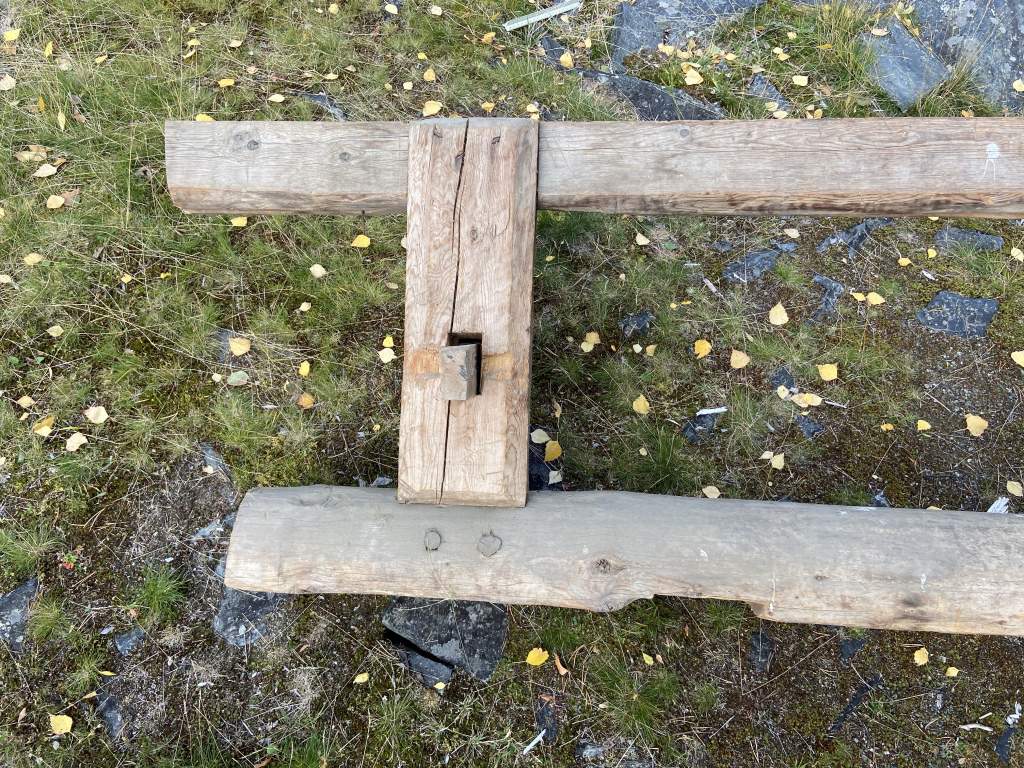

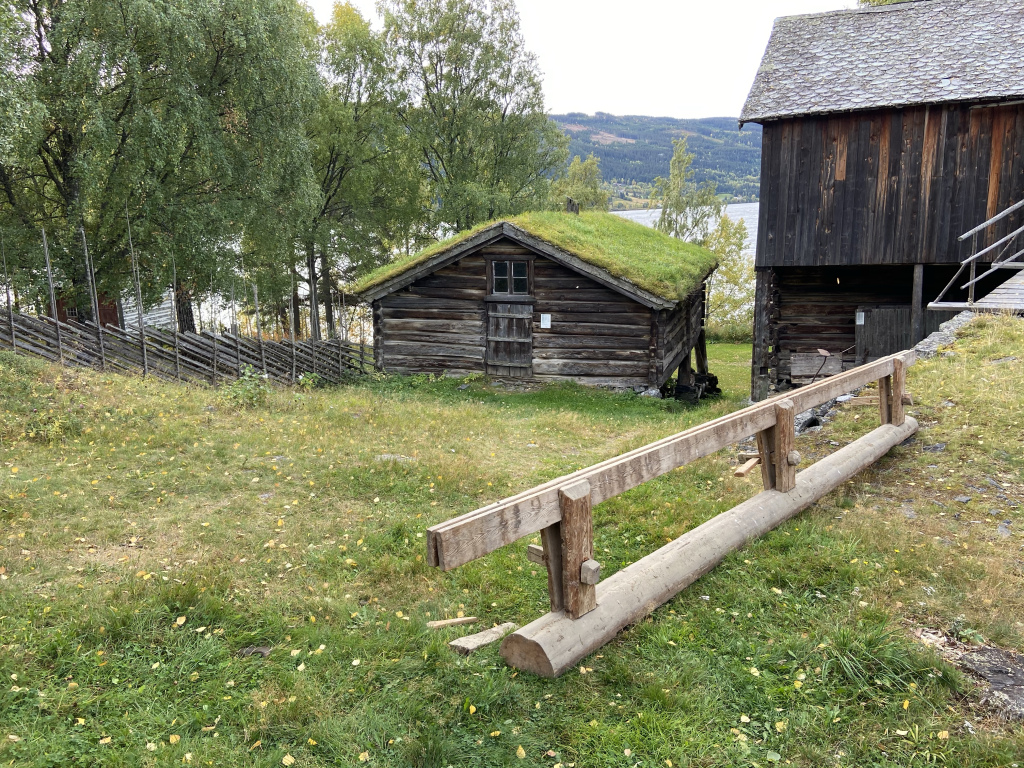

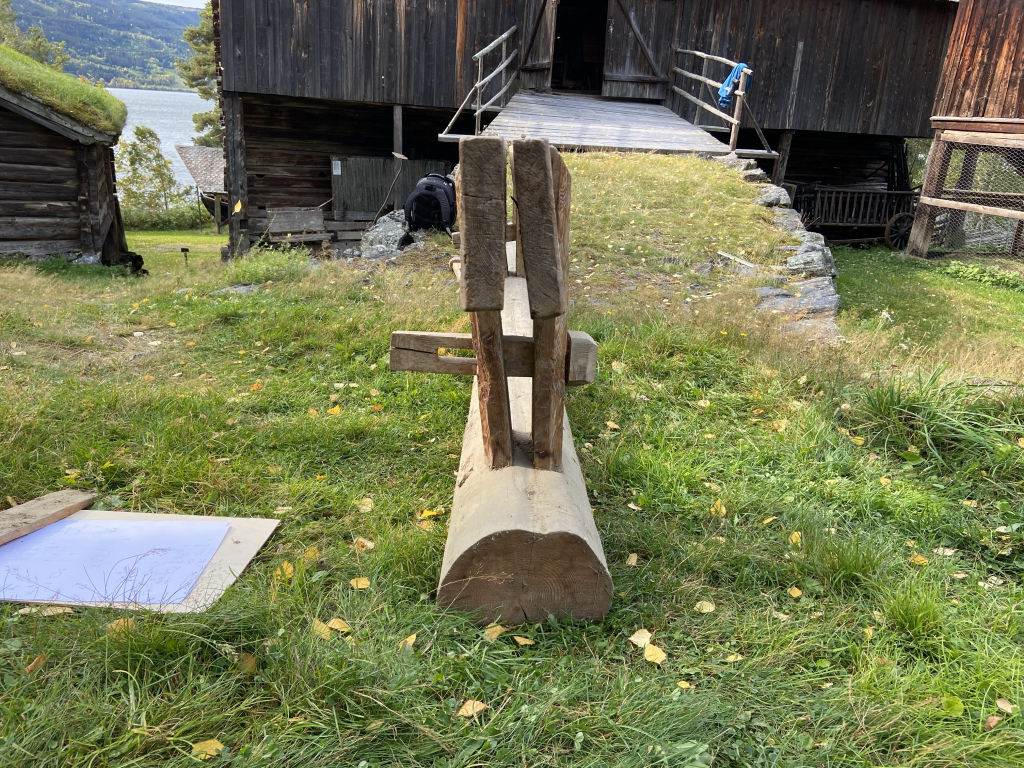

Benk funne på Valdres Folkemuseum

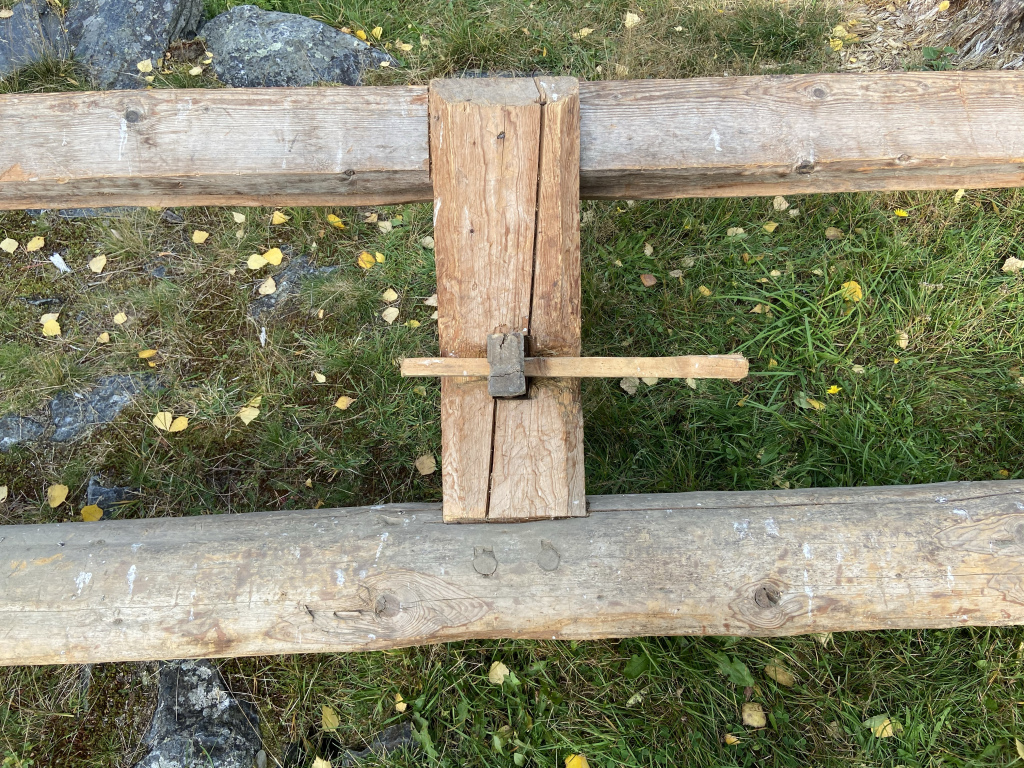

Benken er «enkel» i utforminga. Det er ein kløyvd stokk som dannar botn og vekta i benken. «Klypene» er tappa ned i stokken, omlag 4’’. Det er tappa hol i klypene, for å gi plass til strekkfiskemne, som skal yte press på klypene. Strekkfiskane som går gjennom klypene, er tilverka i bjørk.
Oppmålingsteikning av skottbenken

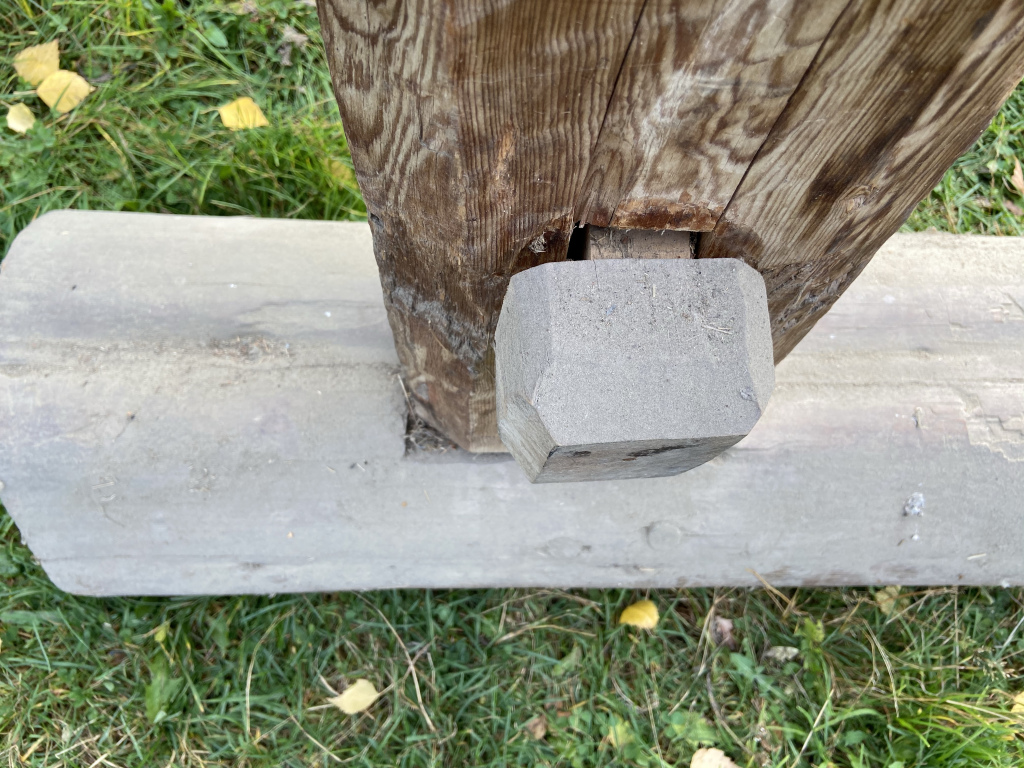

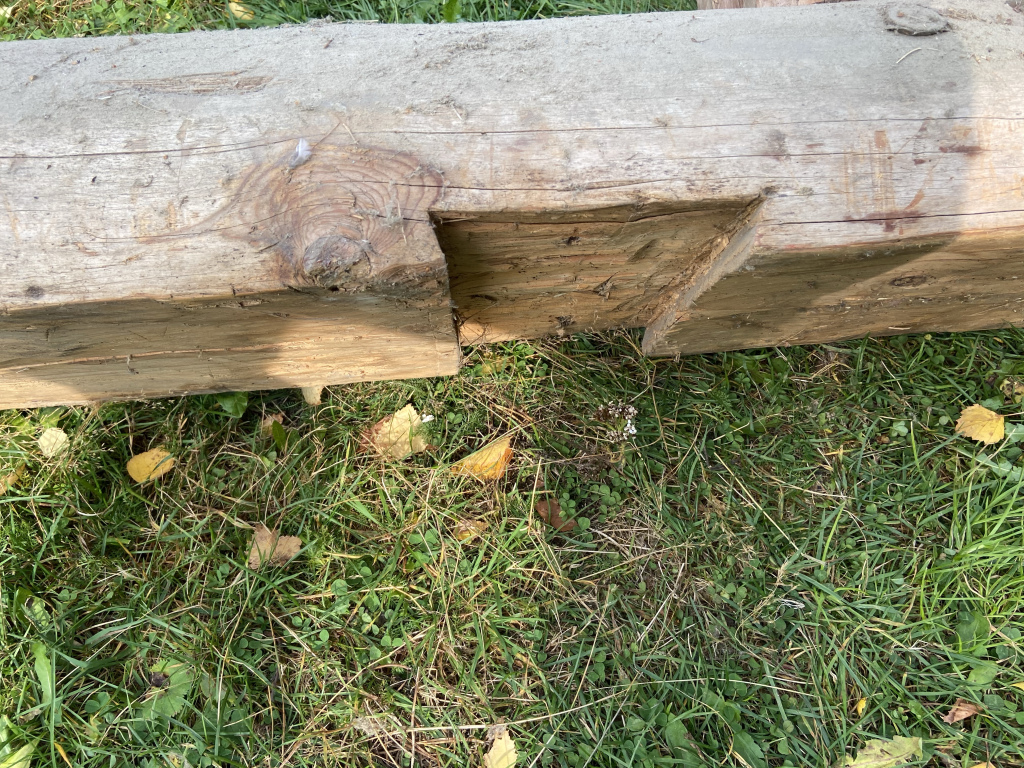

Benken manglar føter under halvkløyvningen. Dette ser ein ut frå merkjer under. Føtene er låste i eit kilespor under halvkløyvningen. I tillegg er dei spikra frå undersida av føtene og opp i halvkløyvningen. Dette kan vitne om at føtene ikkje har vore særs grove. Vidare er benken mellom 720 og 780 mm høg, målt utan føter. Skottbenkane som er registrert rundt om i landet, varierar mellom 760 – 850 mm. Der eit snitt kan vera om lag 780 mm (kjelde: Roald Renmælmo). Dette kan tyde på at føtene kan vera ein stad mellom 1-2,5’’, om ein tek utgangspunkt i den høgaste delen av benken. Om benken har vore jamnhøg nokon gong er eg usikker på. Ved fyrste augekast, kan det synsast som kilefunksjon er særs låg i forhold til toppen av borda. Men, skulle ein få plass til bord med 35 cm breidde, kan det ikkje utformast anleis.

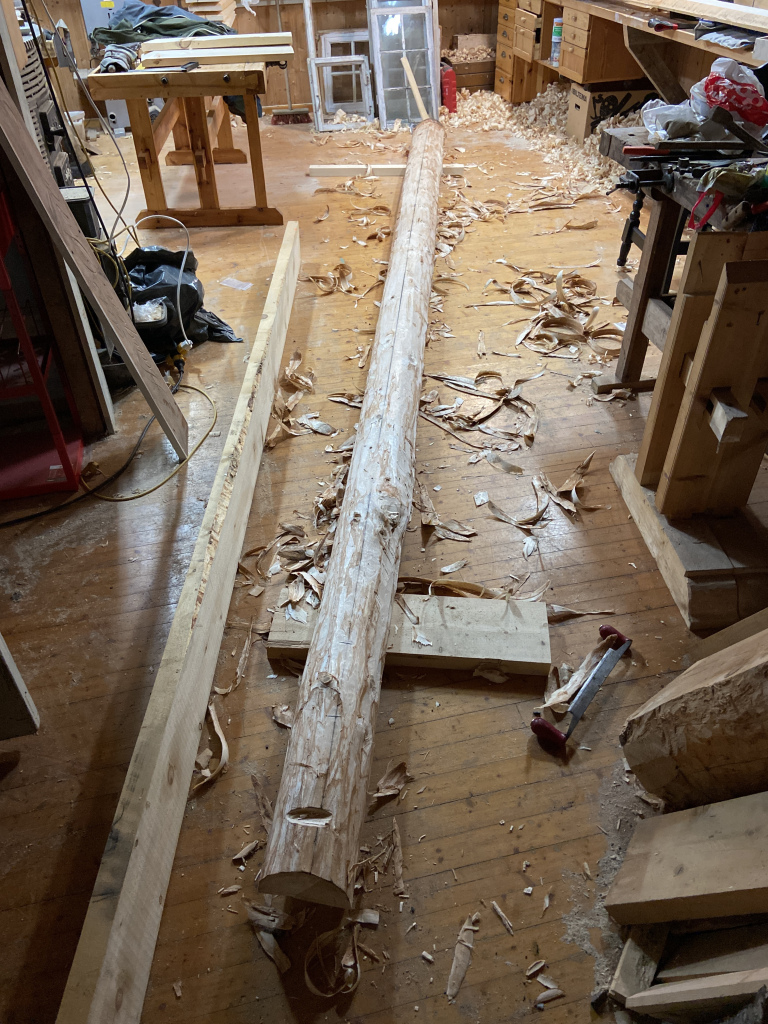

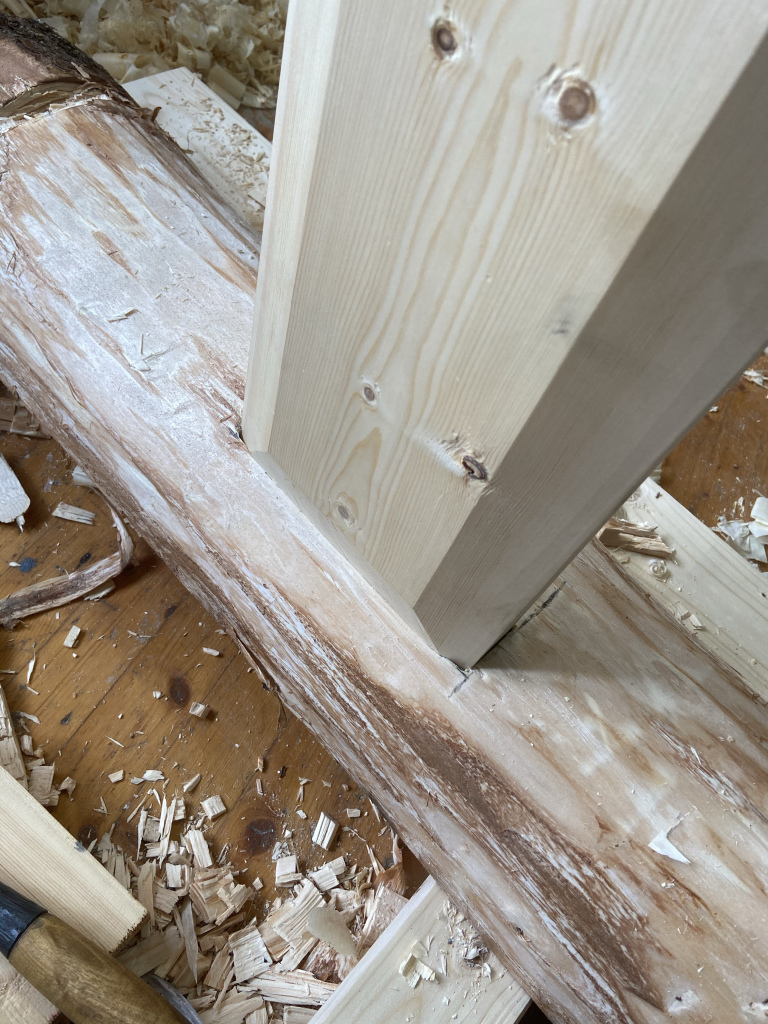

Eg har brukt nokre dagar på å laga ein kopi av denne benken. Benken er tilsynelatande enkel i utforming, men eg vart overraska over kor mykje arbeid som ligg bak ein slik benk. Sidan ein har ein halvkløyvning i botn, får ein ingen rette flater å gå ut i frå. Eg valde difor å bruke verkstadgolvet under kløyvningen som referanse. Eg lyfta stokken opp med lik avstand til golvet i båe, ender og nytta ein «referansestav» frå golvet og opp. Dette gjorde det enklare å finne lengda på klypene og lengda på kor mykje av klypene som skulle fellast ned i stokken.
Tapphola er om lag 4″ djupe
Eit problem ein kan støyte på i ein slik prosess, er utvalget ein har av materialar. Då eg fann ut at benken er utforma med lunn/halvkløyvning i botn, vart det litt hektisk. Materialane nytta i ein slik benk bør vera nokon lunde tørre. Mykje halvkløyvning hadde eg ikkje på lager og måtte difor til skogs. Ei gran som såg relativt tørr ut på rot, vart vald. Det var ei utfordring, då ho og måtte ha rette dimensjonen. Før eg felde treet sjekka eg om det var rettvokst, noko treet heldigvis var. Eg valde å kløyve lunnen på sag. Sjølv om originallunnen sannsynlegvis vart kløyvd med kilar og sidan telgd. Tidlegare hadde eg kløyvd opp ein del 2-2,5’’ furu, som fint kunne nyttast til klyper. Ferdige klyper skulle halde om lag 2’’ tjukke og 7-7 1/4’’ breidde.
Folkevogn er kjekt å ha

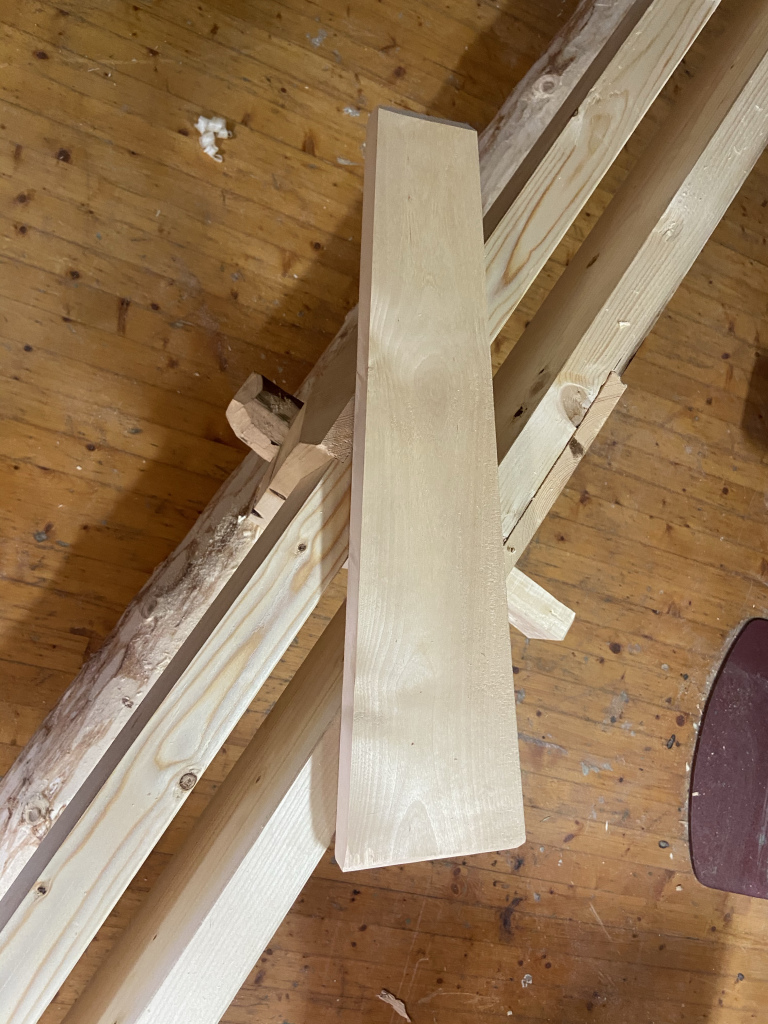

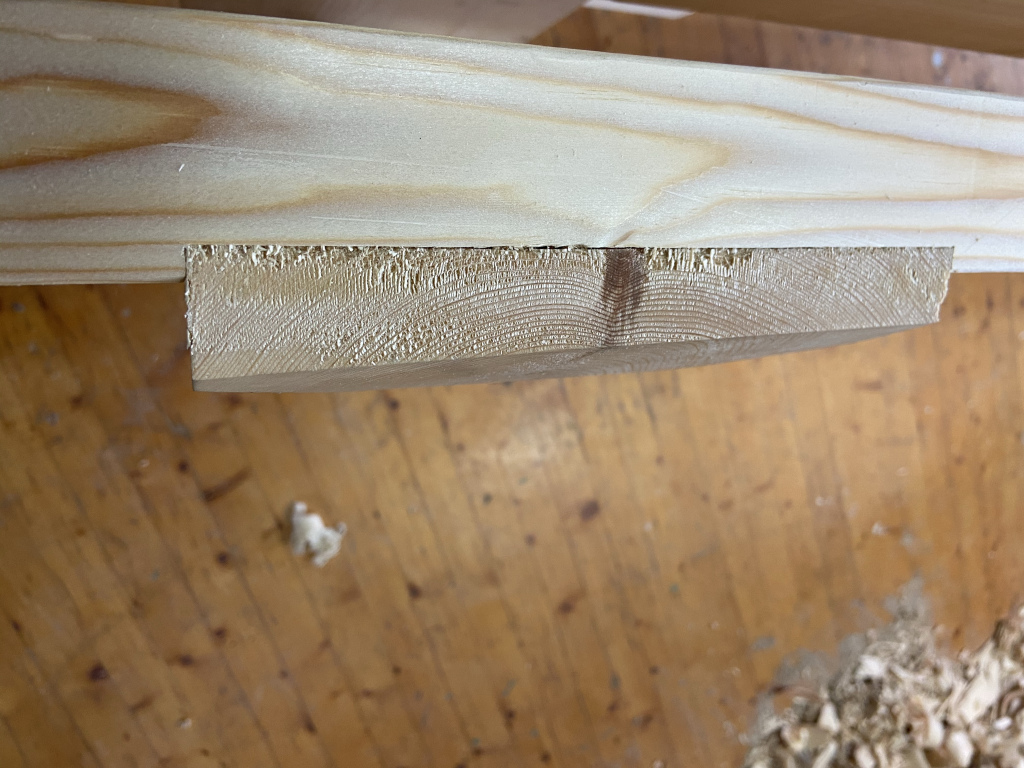

På originalbenken var klypene tilverka forholdsvis grovt med øks. Noko eg også prøvde meg på. Emne til klyper og halvkløyvningen var ferdige kvar for seg, og moneringa kunne ta til. Midten på halvkløyvningen vart merka i båe endar og sotsnorslag danna ei referanseline eg kunne jobbe ut i frå.

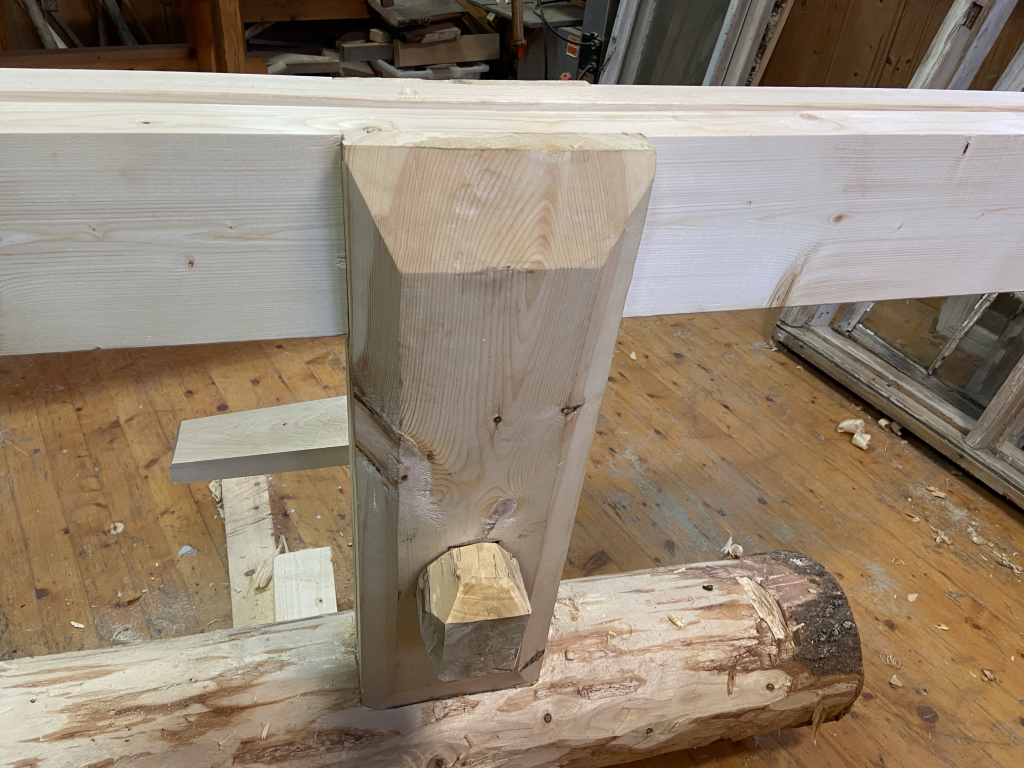

Det var ikkje heilt enkelt å forstå originalen og funksjonen på klypene. Benken har stått lenge og veden har krope ein del. Bevegelegheita på klypene var difor særs begrensa. Om benken var konstruert med bevegelege klyper berre på eine sida, fann eg difor ikkje noko sikkert svar på. Likevel valde eg å montere desse fast på sida ein står og høvlar, samt at eg laga tapphola meir romme i botn på andre sida. Klypa nærast kilen har difor evna til å bevege seg. Klypene er plugga med tretappar gjennom halvkløyvningen. To pluggar på kvar klype med diameter på om lag 3/4’’. Hola ser ut til å vera bora vassrett inn, og har same diameter på båe sider. Sidan benken ikkje kan demonterast, er det vanskeleg å seie om dette er bora med spiralbor heilt gjennom lunnen, eller om det er bora inn med navar frå båe sider.
Nabbar/pluggar som held klypa stabil i halvklyvningen
Eg har enno ikkje montert desse pluggane sidan halvkløyvningen er noko rå. Eg plukkar difor ut klypene og justerer hola og pluggar når halvkløyvningen har tørka. Håpet er at den ikkje går seg bort på vegen mot eit tørrare liv. Vidare har eg heller ikkje hogge inn føtene under halvkløyvningen. Dette gjer eg når emnet har tørka, då føtene truleg vil flukte betre over tid.
Eg er litt usikker på om kilen på skottbenken er original. Dei får noko hard medfart ved bruk og er truleg bytta ut i nyare kilar. Eg laga mine kilar noko lenger enn referansa. Noko som vil kunne klemme borda på skottbenken meir i saman. Så var det borda som skulle på plass i klypene. Sidan klypene står tettare i halvkløyvningen enn dei gjer på borda, må borda fellast inn med ein vinkel i klypene. Eg trur det er gjort på same viset på originalen. Det er vanskeleg å sjå utan å måtte demontere borda. Eg gjordet det slik for ein annan grunn òg, nemeleg fordi eg ikkje hadde topp vyrkje til bord. Eg laut kjøpe bord til dette, men desse hadde berre rett lengde og var brukbart rette. Feilen er at borda har store kvistar der høvelen skal jobbe, og dette gjer det vanskelegare å halde toppen på benken rett og sjølve rettearbeidet vanskeleg. Eg ynskjer difor å skifte ut desse borda ved eit seinare høve, då er det enklare med jamn innfelling i borda og ikkje skrå.

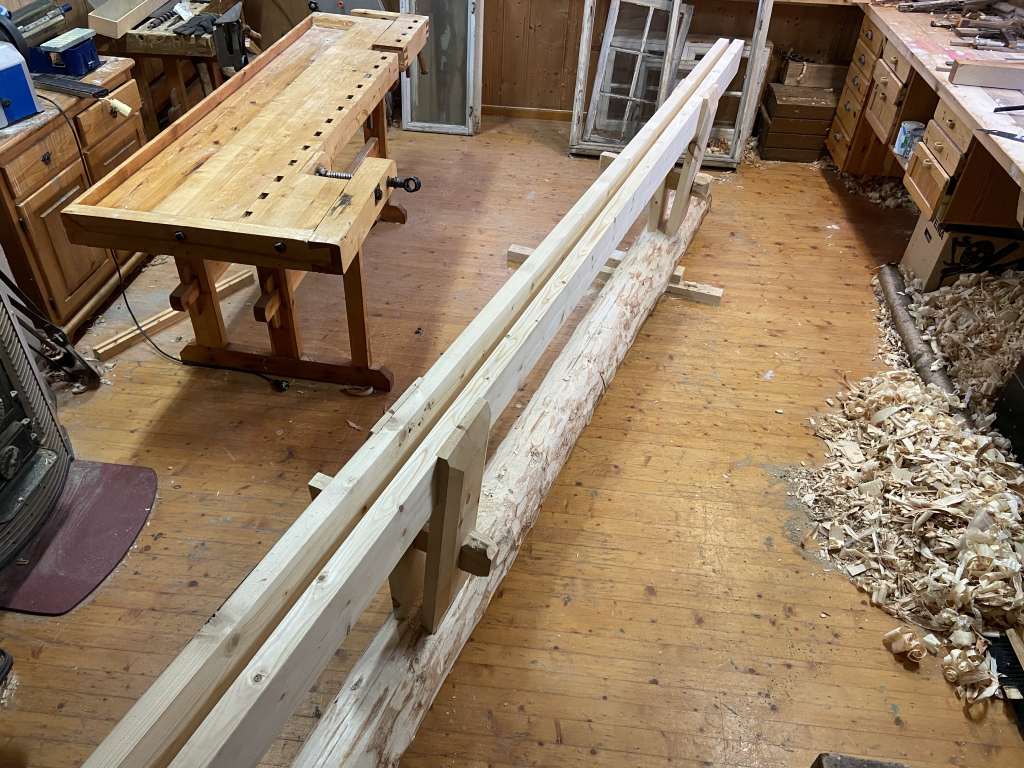

Nesten ferdig benk, manglar nabbar i klyper og to føter.
Jan Gunnar Helmikstøl har gjennom mange år vore med oss på Ryfylkemuseet på forskjellige prosjekt. Han er genuint interessert i tradisjonshandverk. Han er blant anna smed, knivmakar og tømrar. Nå har han endeleg funne høve til å få snekra seg ein strykebenk. Og han dreg med seg fleire i arbeidet. Det er ein flott miljøskapande samlingstad dei har i redskapshuset på Heia i Strand. Der alle er velkomne. Den vidare teksten og bileta har eg fått tilsendt frå Jan Gunnar.

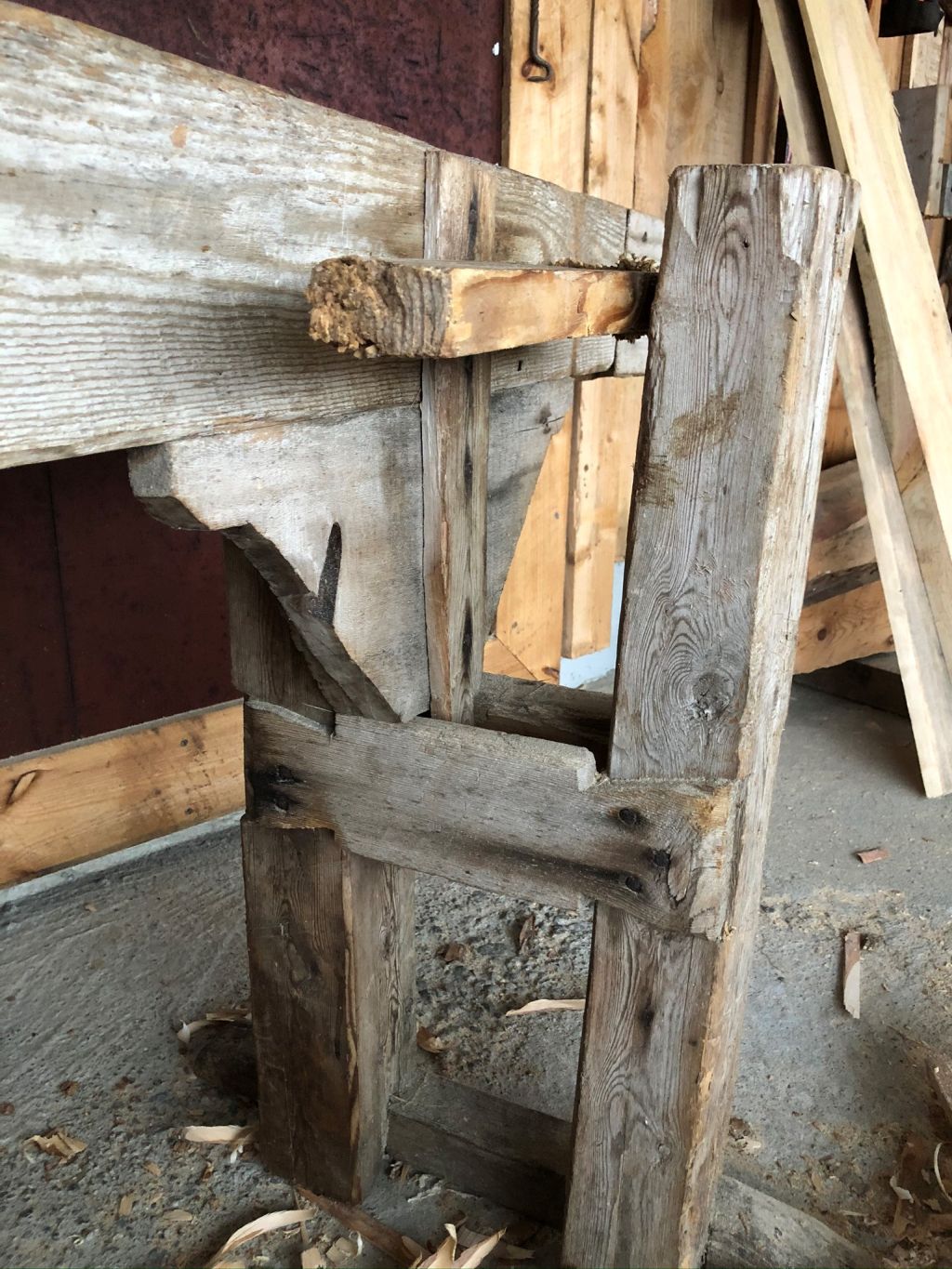

Jan Gunnar Helmikstøl med strykebenken frå Bråtveit i Suldal.
For fleire år sidan, då Ryfylkemuseet restaurerte den store løa i Vigatunet, Hjelmeland, fortalde Sven Hoftun om skottbenkar. Eller strykebenk som var det lokala navnet i Suldal i følge Sven. Han tipsa og om Norsk Skottbenkunion som eg har fulgt med på etter dette.
Nå er det sånn at eg treff og drøser med mange eldre folk. Og eg hadde strykebenkar longt framme i hovudet då eg traff på Ragnar Ritland. Han hadde dei første 20 åra av livet på ein veglause heiagard longt til fjells. Eg spurde sjølvsagt om han hadde høyrt om strykebenkar. Ragnar var stille ei stund, men til slutt kom det: «Strykebenk,- det har eg ståande i løå heima på Ritland. Eg va med å høvla golvbord når me la nytt golv på Raukleiv i 1960 årå«. Dette var kjekt og gjorde meg bare meir interesserte i desse benkane.
Så ein dag traff eg på Johannes Bråtveit. Han er født og har vakse opp i Bråtveit, som er ein gard på sørsidå av Suldalsvatnet. Dette er i sama området som Sven og dei har funne og registrert fleire strykebenkar. Johannes fortalde dei hadde strykebenk på garden og at dei og hadde høvlane som høyrte til.
This slideshow requires JavaScript.
Tidå har gått. Eg var på Ritland og tok bilder av benken men denne dagen var både eg og Ragnar nokså travle. Bildene blei dårlige og eg har ikkje fått målt den opp ennå. Den i Bråtveit eig svogeren min, og eg har ikkje hatt noko hast med å ta bilder og måle den opp. Dette til tross for gjentatte oppfordringar frå Sven om å gjera det.
Fortidsminneforeningen avd. Ryfylke starta opp et opplæringsprosjekt i 2018. Ei løe skulle rekonstruerast og reisast på garden Håheller i Lysefjorden. Dette prosjektet skulle gjennomførast på same måte som dei kursa Ryfylkemuseet har arrangert mange av, og museet skulle og vere samarbeidspartnar. Eit av dei viktige prinsippa er at løa skulle produserast og reisast med same verktøy og på same måte som dei brukte dei som bygde denne i 1760-1790.
Løa i Håheller er nå reiste. Det mangler ein del ennå før den er heilt ferdig, men det nermar seg slutten. Våren 2020 skulle det arrangerast kurs i å laga labankdører og me skulle kun nytta høvlar og håndverktøy. Odd Bakka, som er ein kamerat av meg, ville vera med på dette kurset og ringte ein dag for å melda seg på. Me diskuterte korleis desse dørene sko lagast og eg kom då sjølvsagt inn på dette med strykebenkar. Det blei stilt ei stund i telefonen og så kom det: «Eg trur beint fram eg har ein slek ein benk ståande i løå på Gurograv.» (Gurograv er ein husmannsplass som høyrer til garden Odd har på Nesflaten i Suldal. Dette er og midt i området Sven og dei har funne så monge strykebenkar). Ganske rett! Etter et par timar kom der et bilde på telefonen min av ein skikkelig fine strykebenk. Nå blei Odd Bakka meir interessert i dette, og han begynte å sjå etter høvlane som høyrte til. Og jammmen dukka desse og opp.
Eg har heilt sidan eg høyrte om strykebenkar hatt lyst å laga min eigen, men det har aldri blitt noko av. Nå ville me trenga desse i arbeidet med dørene og det blei motiverande å laga dei. Me kunne låna museet sine men hadde lyst å vera sjølvhjelpne. Under arbeidet med løa i Håheller har det vore med mange forskjellige folk. Nokre få med tømrarbakgrunn, men mest folk med interesse for gammalt håndtverk.
Sommaren 2019 meldte det seg ein kar i frå Stavanger og sa han hadde lyst til å vera med i dette prosjektet i Lysefjorden. Han heite Cato Jøsang Vågen, var då 22 år og utdanna tømrar. Eg hadde merkt meg dette navnet frå før av, då Cato er svært aktiv på sidene/gruppene på Facebook som handler om tradisjonshåndtverk og gammalt verktøy. Her hadde eg lagt merke til at han hadde svært gode svar når nokon spurte om forskjellig som handla om det. Cato var med oss fleire gonger i Håheller og han viste seg å vera ein svært flinke handverkar. Kombinerar ein dette med å stå på i jobben blir slike folk fort uvurderlige for dei som har ansvar for framdrifta i et prosjekt. Cato har og hatt det travelt då han i tillegg til å vera tømrar i Stavanger tek tilleggsutdanning på Fagskolen i Hordaland på linja for klassisk bygningshåndverk og restaurering. Han visste godt kva ein skottbenk var og var lett og be då eg spurte om han ville vera med å laga kvar vår strykebenk til dette kurset. Så kunne han få sin med seg heim etterpå. Begge hadde eit mål om å søka medlemskap i Skottbenkunionen på sikt.
Cato Jøsang Vågen ved strykebenken frå Gurograv på Nes i Suldal.
Strykebenken frå Gurograv
Eg henta dei to strykebenkane i Suldal og var innom Ryfylkemuseet for få ei innføring i å laga labankdører kun med hjelp av håndhøvlar. Dei viste meg og strykebenken dei hadde på verkstaden og me diskuterte litt forskjellar og sånt. Ein svært nyttige tur!
Cato og eg bestemte oss for å laga benkane våre ut i frå den gamle frå Gurograv på Nes, blanda med museet sin. Me brukte restmaterialar eg hadde til overs frå då me bygde det stora redskapshuset me har som kurslokale. Dette er heimeskore på ei lita bandsag eg har. 3×5 tomms av lerk, furu og gran. Langborda måtte me skjæra te dette prosjektet. Cato hadde ikkje prøvt å saga material før. Nå fekk han saga sine egne langbord til strykebenken sin. Då me arbeidde med desse benkane kom der som vanleg andre interessert og ville vera med. Det blei nokre kjekke stunder med snekring av strykebenker. Under labankdør-kurset var dei uunnværlige. På det mesta var alle fira benkene i bruk. Både dei gamle og dei nye.
Ny dør til Håheller
Frå venstre Asbjørn Nordland, Leif Harald Jørmeland, Knut Østerhus, Markus Johansson og Lars Fossåskaret
Jan Gunnar lærer villig frå seg til Johan August Helmikstøl Snaprud
Bjørn Myklebust med nothøvelen
Andreas Holkesktad Sunde og Lars Fossåskaret
Odd Bakka og Lars Fossåskaret høvlar flask på langbenk.
Robert Kvalvåg, Lars Fossåskaret og Arnfinn Livastøl
Lars Fossåskaret og Markus Johansson
Martin Holta, Robert Kvalvåg, hunden Ingrid og Markus Johanssonn
Robert Kvalvåg og Leif Harald Jørmeland
God drøs i pausane. frå venstre Lars Fossåskaret, Arnfinn Livastøl, Cato Jøsang Vågen, Robert Kvalvåg, Odd Bakka, Leif Harald Jørmeland og Knut Østerhus
Hans Erik Olsen i Birtavarre i Kåfjord fekk oppleve kor fantastisk det er å høvle på skottbenk alt i 2012 då han var med på kurs i høvling og høvelmaking i Målselv. I ettertid har det blitt snikra fleire høvlar og i tillegg har han lagt mykje tid på å lære seg å smi eggverktøy. Når han fyrst fekk snikra sin eige skottbenk, så gjekk han nokre steg vidare ved å smi sine eigne høvelstål og snikre sine eigne høvlar til skottbenken. Det står respekt av arbeidet med å smi stål og snikre okshøvel, skottokse og eit sett med golvplogar. Dette kvalifiserer ikkje berre til opptak i Norsk Skottbenk Union, men han vert også VIP medlem på bakgrunn av å ha smidd sine eigne stål. Vi kan legge til at ståla er smidd i hans eiga smie med sideblås, trekull og belg. Frå før har vi berre smeden Jon Dahlmo som er VIP medlem. Som VIP medlem har ein høve til å bere det offisielle arbeidsforkleet til Norsk Skottbenk Union i fargen koksgrå. Hans Erik er fyrste medlem i Nord-Troms og vi håper han kan bli ein god misjonær for vidare spreiing av skottbenken i regionen. Vi gratulerer Hans Erik og ynskjer han velkommen som medlem. Teksten under og bileta i bloggposten er frå han.
Skottbenken, strykebenk eller rettebenk på Perteng, kjært barn mange navn
Da har jeg fått laget meg skottbenk. Som forbilde og i tanker har jeg sett litt på benken fra Balsfjord, Nesset, som Henrik har dokumentert på unionens nettsider, men da ikke med helt de samme mål og dimensjoner. Jeg har laget benken etter det materiale som jeg hadde liggende på låven. Bokkene er sammensatt med tapper og treplugger dimensjonen 4,5 x 4,5 toms furu og 4 x 4 toms bjørk som skruen går i gjennom, mener nok at bjørk er bedre å bruke når det skal skjæreres gjenger. Skruen har en dimensjon på 1,5 toms i diameter, det kan virke noe pinglete men har valgt å bruke det verktøyet man har tilgjengelig , materiale til skruen er gamle bordbein som er dreid ned til rett dimensjon for gjengesettet (Koreatypen). Langbordene har jeg kjøpt på materialhandelen og er av gran 2 toms 6 i dimensjon og 3,60 lang, her har jeg avrettet de litt med en håndhøvel , høgda på benken er 85 cm.
Skottbenken med skottokse
Golvplog til fjørhøvling
Golvplog til nothøvling

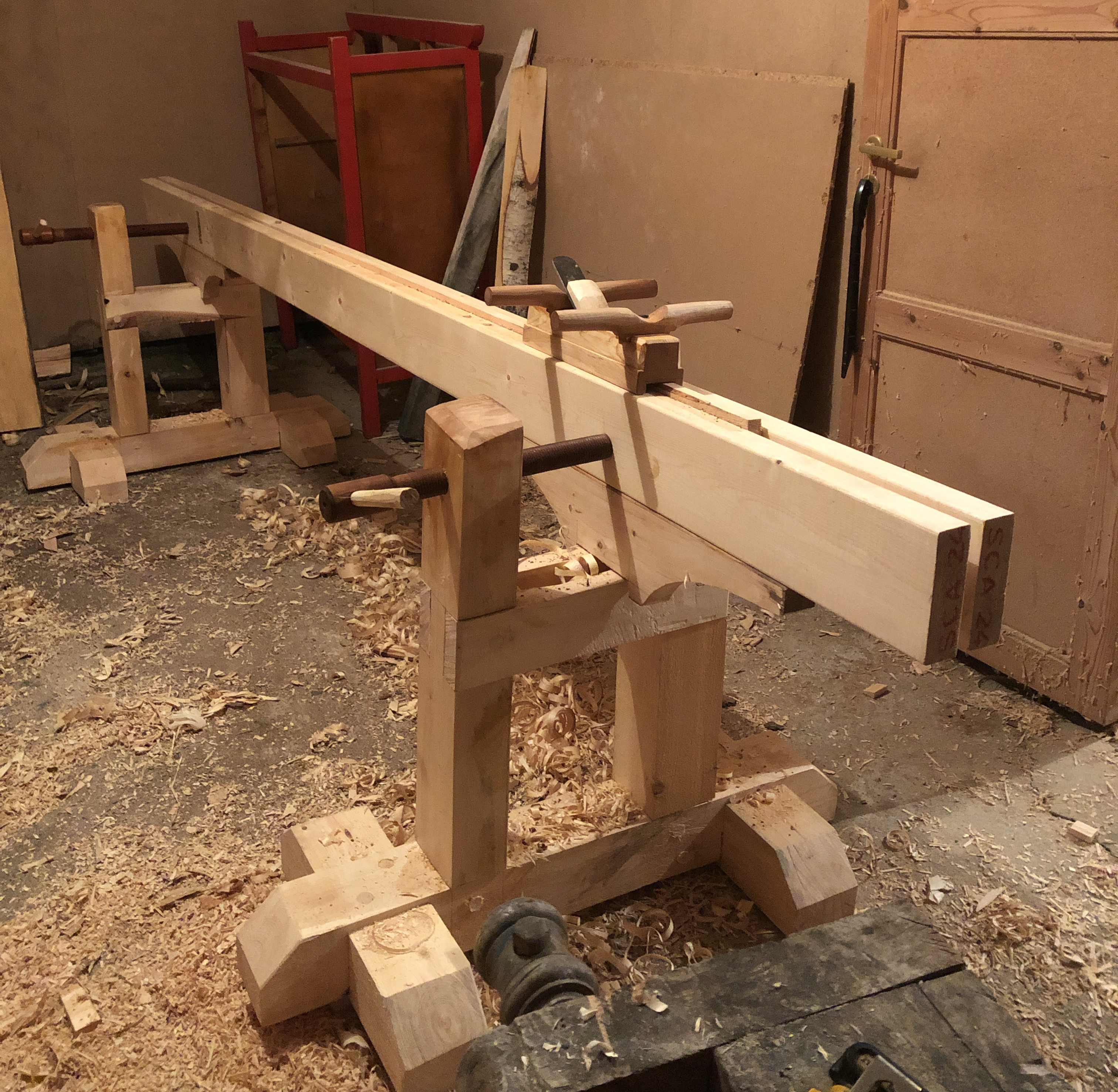

Skottbenk og skottokse snikra av Hans Erik Olsen.
Grunnen for å lage skottbenk er kanskje ikke direkte å høvle og pløye golvbord, men heller det å kunne rette av bord til andre formål innen snekkeri, og også å kunne sette bordene sammen med not og fjær. Så må man ha noen høvler til benken, skottokse og pløyeokser og det er et greit vinterarbeid å lage disse.
Nå har jeg muligheten til å smi høvelstålet selv i egen smie, hvor avlen er sideblåst med belg som gir luft og trekull til drivstoff. Høveltanna til skottoksen er smidd av 50 X 5 vanlig kjøpejern 355 konstruksjonsstål og stålsatt med et stykke fra en harvefjær av den gamle sorten. Stålet til pløyeoksene er litt mere sammensatte, men er stålsatt med samme prosedyre. Den store høveltanna må ha en spalte som den lille skal ligge i , spalten kan hugges ut med meisel men her må man stålsette seg sjøl og være stødig på handa, eller ta i bruk den minste motstands vei, skjære ut spalta mekanisk med vinkelsliper eller skjærfil. Jeg satt på malingstape tegnet på målene og brukte vinkelsliper. Uansett metode så må man legge inn et filingsmonn, den siste filinga tas etter herdinga, det må ikke bli glipper i mellom tennene, da vil spon sette seg fast og høvelen tetter seg, det ville bli et dårlig verktøy til å høvle med.
Tremaler er praktisk som utgangspunkt for å smi kompliserte stål
Eggstålet er klart til smisveising
Sett med stål til golvplogar
Sett med stål til golvplogar
Det er og ønskelig å finne og dokumentere en gammel skottbenk i Nord-Troms men så langt har jeg ikke funnet noen. Vi har ikke i musets samling heller som jeg vet om, men jeg regner med at de har vært i bruk også her, til husbygging og produksjon av golvbord og panel. Nordreisadalen og skiboten, Kvænangen er kanskje de plassene som er mest aktuelle steder å lete. Der har tilgangen til furuskog og sagbruk har vært best i regionen
Beate Sande og søstera Solveig til gardsbruket Lømyra i Sandsbukta i Fræna med skottbenken som truleg er etter farfaren deira, Anders Sande (1841-1911) Foto: Øyvind Vestad
Det har gått litt tid utan aktivitet i form av nye bloggpostar her på bloggen. Det betyr ikkje at det ikkje har skjedd saker på skottbenkfronten, det er berre vi som driv som har vore litt bakpå med posting. Når vi fyrst postar etter så lang tid så er det ekstra gledeleg at vi kan ynskje Øyvind Vestad velkommen som nytt medlem i Norsk Skottbenk Union. Vi har før posta på bloggen her om nokre av dei fine skottbenkane som Romsdalsmuseet i Molde har i si samling. Øyvind er handverkar på Romsdalsmuseet og samstundes student på Tradisjonelt bygghandverk på NTNU i Trondheim. Som ein del av sin praksisplan i emnet tradisjonsfaglig utøving 2 har han fått med seg vårt medlem Peter Brennvik frå Vestnes som veileder ei veke for å snikre ein ny skottbenk til museet. Skottbenken er kopi av ein original skottbenk i samlinga til museet. Skottbenken har registreringsnummer R13756.34 og kjem frå Lømyra i Sandsbukta på Fræna. Under kjem tekst frå Øyvind og alle bileta i posten er frå han.
Skottbenk R13756.34 frå Fræna. Foto: Øyvind Vestad
For nokre år sidan blei Romsdalsmuseet invitert av Beate Sande og søstera Solveig til gardsbruket Lømyra i Sandsbukta i Fræna for å sjå på gardsredskap og verktøy, om det kunne vere noko av interesse for museumssamlingane. Farfar til Beate og Solveig, Anders Sande 1841-1911 var snikkar med læretid i Kristiansund, løebyggar og rokkemakar. Faren Anton Sande 1884-1982 var snikkar, hjelpte faren med løebygging, og tok til med skipsbygging i fjæra heime etter læretid ved verft i Molde. Ein heil del av det Beate viste fram var av interesse, blant anna fleire høvlar. Me blei invitert inn på låven for å sjå der, og på treskargolvet innimellom og bak stod det noko som minte sterkt om fotar til ein skottbenk. Me spurte om det kunne vere til ein skottbenk, men skottbenk hadde dei aldri høyrt om. Det var skruar for stramming på fotane og rekspon for langbord i toppen, så då starta jakta etter langborda på låven. Og mellom stillasplankar og annan material i eine hjørnet dukka det to plankar med reksponfar. Fotane og langborda blei bore ut, montert og fotografert. Ein skottbenk steig fram frå gløymselen. Den blei tatt med til Romsdalsmuseet, fekk eit opphald i varmekammeret for å ta knekken på eventuell mott, før registrering og innlemming i magasinsamlinga. Det skal nemnast at museet frå før har tre skottbenkar i sine samlingar som står ute i museumshusa, så difor blei det bestemt at denne skal vere i klimastyrt magasin.
Ein mal som er signert av snikkaren Anders Sande (1841-1911) eller sonen Anton Sande (1884-1982)

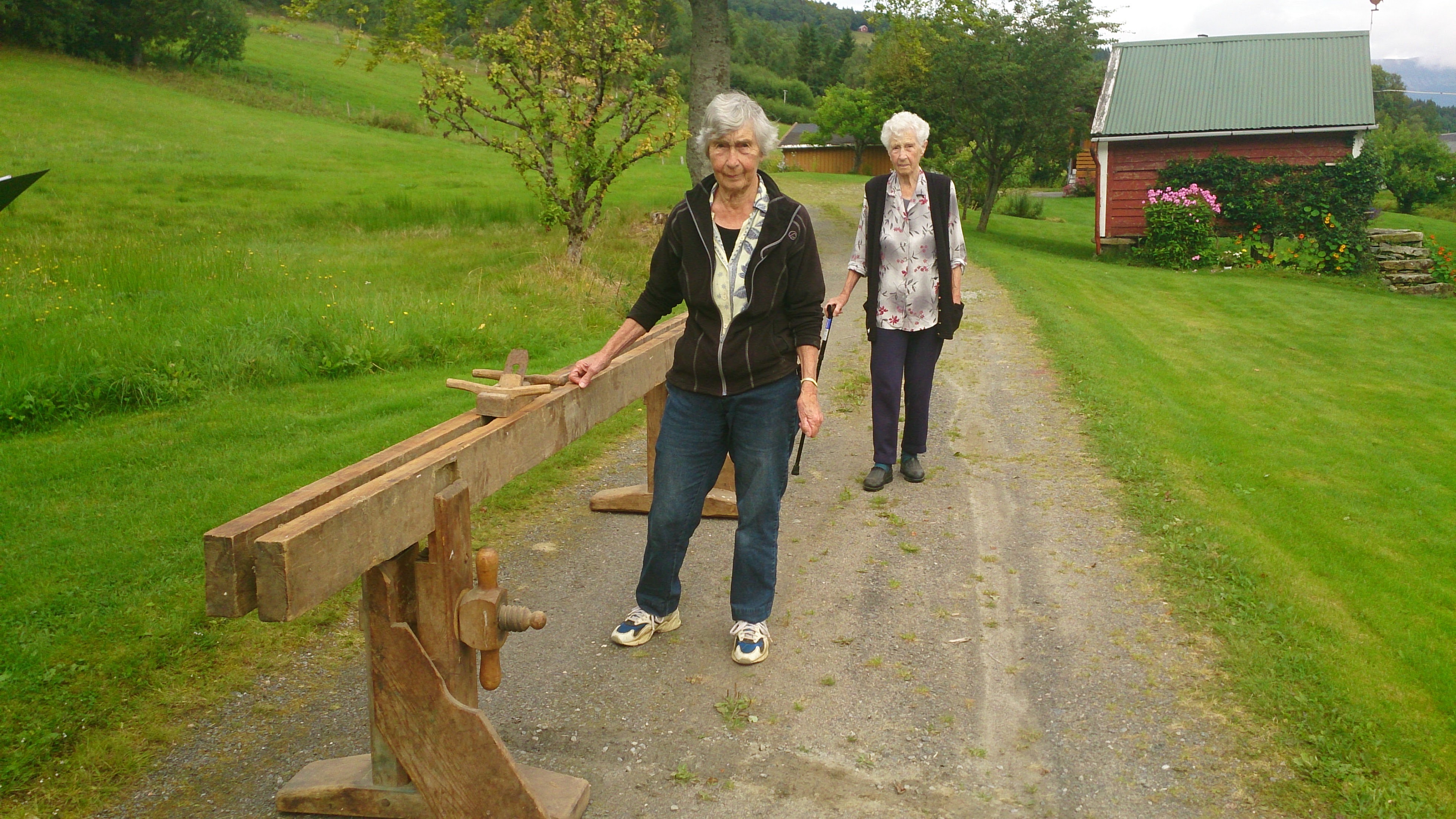

Beate Sande og søstera Solveig til gardsbruket Lømyra i Sandsbukta syner fram skottbenken og ein okshøvel.
Skottbenken frå Lømyra er 390cm lang, og 78 cm høg, tverrfoten 74 cm. Bukkane startar ein alen inn frå enden. Langborda er i 2×6’’, tverrfoten 175×90, den faste foten 155x85mm, bevegelig fot 160x 77mm. Den faste foten har skråstøtte ned til tverrfoten. Både bukkar og langbord er i furu. Strammeskru og mutter er i 3×3’’bjerk.
Hausten 2019 dukka det opp eit behov for ein skottbenk då det skal høvlast og profilerast kledning til eit av museumshusa. I staden for å ta i bruk ein av dei originale skottbenkane blei det bestemt å lage ein god brukskopi. Ikkje nødvendigvis fordi at dei gamle er dårlege men dei skal bevarast for ettertida som studieobjekt. Og ved å lage ein kopi prosessuelt får ein ei forståing av kor stor innsats som er lagt i skottbenken, og få auke kunnskapen om handverket.
Kopien blei laga i samarbeid med eit medlem i Norsk Skottbenk Union: Peter Westnes Brennvik. Peter er tradisjonshandverkar og legg vekt på det prosesuelle og det var viktig i dette prosjektet. Me tolka verktøyspor og metodar for kapping og fellingar og nytta handverktøy. All materialen til bukkane er lokal og naturtørka. Mens langborda er kjøpmaterial frå ein av byens trelastutsalg.
Arbeidet starta med å skjere ut dei seks emna til bukkane frå to breie firtomsplank. Til det blei det nytta rammesag. Emna blei retta med skrubbhøvel og sletthøvel, sidene blei vinkla og deretter blei det med ripmottet markert dimensjon og så å høvle til streket. I tverrfoten står dei to fotane. Den eine foten er fast nede med ein tapp i tapphol. Den andre foten har tapp ned i eit rektangulært glidehol. Hola blei hogne med tappjarn etter ein metode som fekk spona effektivt ut av holet. Etter tappinga blei avfasinga markert og høvla. Tverrfoten tynna ned mot endane, og det blei effektivt saga vekk med rammesaga, og høvla glatt. Fotane blei saga ned til ca halv tjukkelse oppe der langborda kjem, så blei det merkt opp for rekspon, ein slags svalehale for langborda. Det blei på ein elegant måte hogd ned og skore med eit skrått hoggjarn. Så var det å legg attåt langborda for merking av reksponfaret og skjære og hogge det ut.
Peter kappar emne
Emna til bukkane vart saga frå breie 4″ plank med rammesag.
Emna vart retta med skrubbhøvel og sletthøvel.
Siktestikker for retting av emna.
Emna vart merka med ripmot for dimensjonshøvling.
Merking av tapphol
Hogging av tapphol
Daging av tapp
Fotane vart saga til ca halv tjukne der langborda kjem.
Det blei ein del spekulering omkring det å gjenge opp skruane. For me ville nytte det gjengeverktøyet som etter all sansynlegheit var nytta til å lage skruane til den originale skottbenken. Bjørkeemna i 3″x3″ blei dreia til i dreiebenken til dimensjon. Det blei å prøve seg litt fram på dimensjoneringa på naglen i forhold til gjengesnittet. Firkanten blei bevart i enden då den skal inn i ei firkanta tapping på den faste foten. Gjenginga på skrumutteren blei det au litt spekulering på, særleg på kor stort holet skulle vere. Men så las me opp att det som var skreve med blyant i sida på gjengesnittet, og der var der beskjed til oss: Styring 2 ⅛». Holet i mutteren er styring. Styring for gjengesnittet. Og når me bora opp med den dimensjonen og gjenga med gjengesnittet, trilla mutteren med letthet i rundt slik me ønska. Bjerka me nytta kunne godt ha vore meir tettvaksen, då ho var lett i vekt, og litt porøs. Den har nok hatt gode vekstvilkår i sydvendt lende. Dei originale mutterane var dreia, det frigjorde vi oss frå av dreiekunnskapsmessige årsakar, men beheldt dimensjoneringa, tok fasong frå ein mal frå verktøykista frå Lømyra og la inn same avfasinga som fotane.
Emne til skruve vart dreid til.
Gjengesnitt med doble skjer.
Gjengesnitt i bruk.
Peter lagar gjengar i skruvmora
Mal for merking av handtak
Tilhogging av handtak.

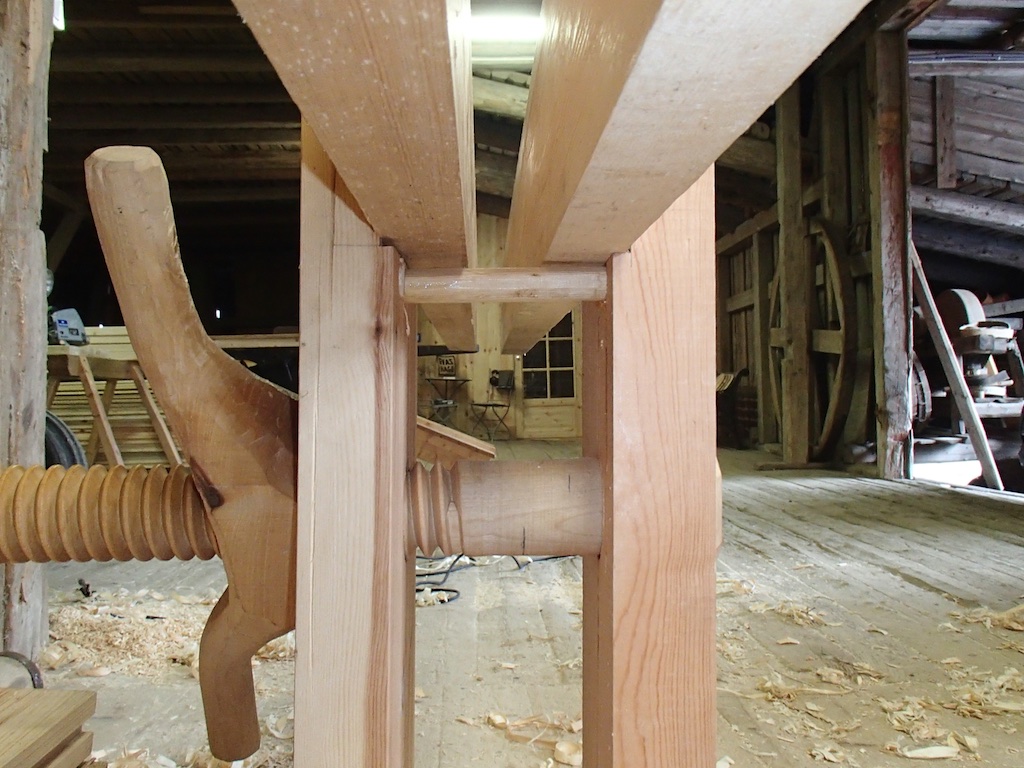

Den faste foten fekk skråband ned til den tverrfoten. Langborda blei lagt i rekspona. Skruane montert i firkanten, mutterane skrudd på. Okshøvelen fekk seg påmontert meiar etter modell frå Lømyra, og det var klart for høvling!
Vi kan gratulere og ynskje Hans Andras A. Lien velkommen som medlem i Norsk Skottbenk Union. Han har kvalifisert seg for opptak som medlem ved å snikre sin eige skottbenk, lage skottokse, langhøvel og skottplogar. Han kan også vise til ein fin stabel med pløgde bord. I tillegg til å lage skottbenk og høvlar har han også smidd ståla til ploghøvlane sjølv. Det kvalifiserer til å bli V.I.P. medlem i Unionen og han kan derfor få høve til å skaffe seg det offisielle arbeidsforkleet til Norsk Skottbenk Union i koksgrå farge slik som smeden Jon Dahlmo er utstyrt med. Her er informasjon og bilete Hans Andreas har sendt oss.

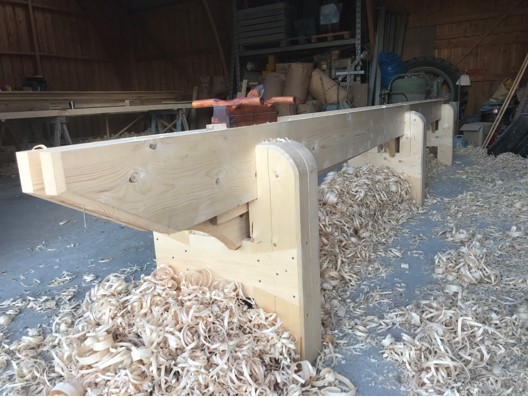

Den nybygde skottbenken til Hans Andreas
Nå tenkte jeg det er på tide å sende inn skottbenken og tilhørende høvler jeg har laget for å søke opptak om medlemskap i Norsk Skottbenk Union. Skottbenken er en kopi av skottbenken fra Blikseth på Toten som jeg dokumenterte for noen år siden.
Min skottbenk er 635 cm lang, ellers er den helt lik originalen. Skottbenken er kilestrammet, og veldig enkel å bruke. Det er nok å dytte på kilene med håndbaken for å låse emnet. Benken er laget av ei gran jeg hogde og sagde selv like etter at jeg dokumenterte originalen. Så har materialene ligget på låven og tørket i noen år.
Tverrplankene i føttene – de med svalehale, har ligget innendørs å tørket det siste halve året, siden en krymp i disse ville komme til å gjøre føttene veldig slarkete. Det faste langbordet og støttebordet på motsatt side er skrudd til føttene for at benken skal være lett å demontere for frakt.

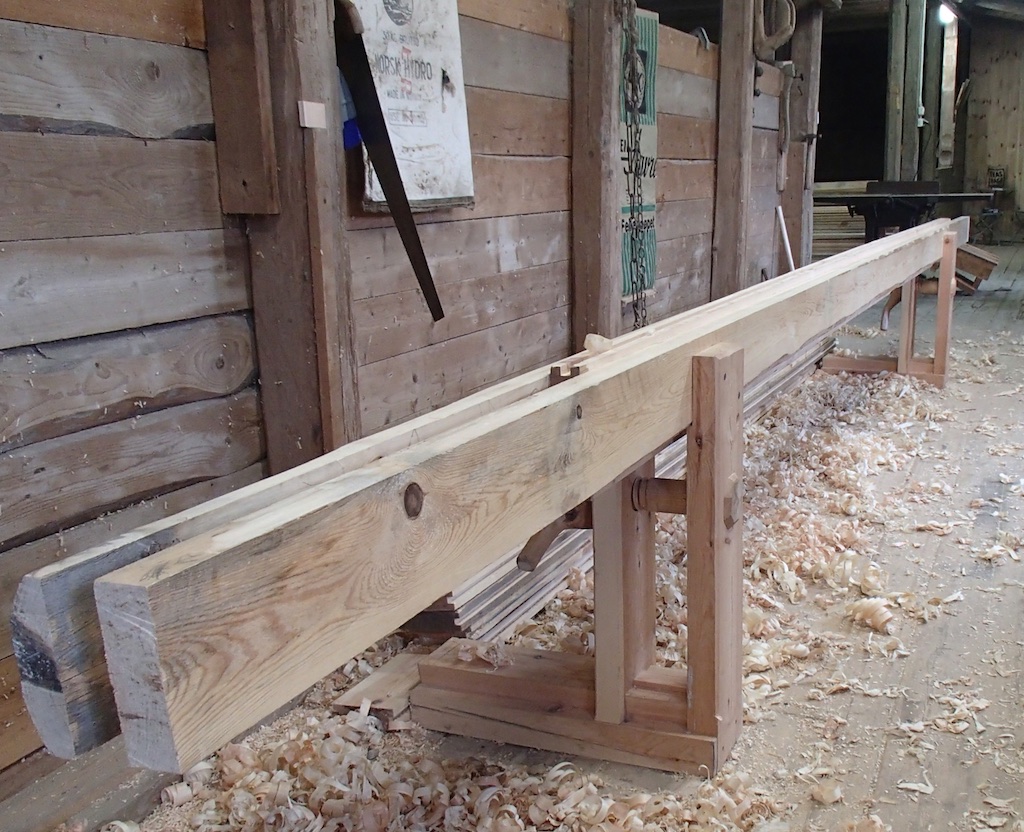

Den nye skottbenken med høvelspon
Den originale skottbenken frå Blikseth
Noe av materialene som er høvlet på skottbenken. Det skal til sammen håndhøvles 175m2 1″ topp/rot ytterkledning av gran. Dette blir en vekselpanel som ligger not i not.
Retting av langborda med langhøvel
Langhøvel laget av ask. Lengde høvelstokk 30″, bredde høveltann 75mm
Jeg har laget 4 høvler for arbeid på skottbenken. En langhøvel for retting av langbordene, en slettokse med løse meier, og ett sett med skottploger ment for pløying av kledning opp til 40mm tykkelse. Høvlene er ikke kopier, men selvkomponert.
Slettokse med løse meier. Lengde høvelstokk 12″, breedde høveltann 60mm Laget av bjørk, oljet med linolje.
Skottplogene. Disse er laget for å høvle kledning/panel opp mot 40mm bredde. Not/fjær er på 3/8″ , avstand fra land til not/fjær er også 3/8″ Dybden på fjær er 3/8″, litt dypere på not. Lengden på høvelstokkene er 12″. De er pigmentert med ett tynt strøk narvesverte, så oljet med kokt linolje.
Skottplogene. Disse er laget for å høvle kledning/panel opp mot 40mm bredde. Not/fjær er på 3/8″ , avstand fra land til not/fjær er også 3/8″ Dybden på fjær er 3/8″, litt dypere på not. Lengden på høvelstokkene er 12″. De er pigmentert med ett tynt strøk narvesverte, så oljet med kokt linolje.
Høvelstål for not.
Høvelstål for not.
Høvelstål for not.
Høveltann for fjør
Høveltann for fjør
Høveltann for fjør
Høvelstålene til plogene har jeg smidd selv på feltessa hjemme. Noe av grunnen til dette er at da får jeg alle de nødvendige frivinklene slik jeg vil ha de. De er smidd ut av fjærstål, og med en vinkel på 40 grader så tåler de fint tørr grankvist opp mot 1″ diameter, selv når jeg høvler 1,5mm i hvert drag. Stålene kniper ikke, og fungerer veldig godt. Høvelstålene er laget etter modell fra stålene som sitter i ett plogsett som kommer fra garden Lyshaugen i Gjøvik kommune, utlånt av Jens lyshaugen.
Trond Oalann med skottbenken i bakgrunnen. Frå kurs i høvling og høvelmaking på Voss i 2008. Foto: Roald Rennælmo
Trond Oalann var tidleg ute med å lage sin eige skottbenk. Alt i år 2008 då vi hadde kurs i høvelmaking og høvling på Voss kunne han stille med sjølvlaga skottbenk. Dette var før stiftinga av Norsk Skottbenk Union og difor vart det ikkje då skrive noko på bloggen om at Trond er kvalifisert og teke opp som medlem. Korkje Trond sjølv, eller eg, har hugsa å poste på bloggen om skottbenken til Trond slik at han kan verte offisiell medlem i Norsk Skottbenk Union. Kravet for å bli teke opp som medlem i Unionen er at ein har snikra sin eige skottbenk og kan vise at han fungerer. Dette må ein også sørgje for å få posta på bloggen vår slik at det blir «offisielt». Ein kan anten poste sjølv på bloggen, eller få ein av oss som skriv på bloggen til å poste bilete og litt tekst. Her kan du lese meir om korleis ein går fram for å bli medlem i Unionen: Om Norsk Skottbenk Union.

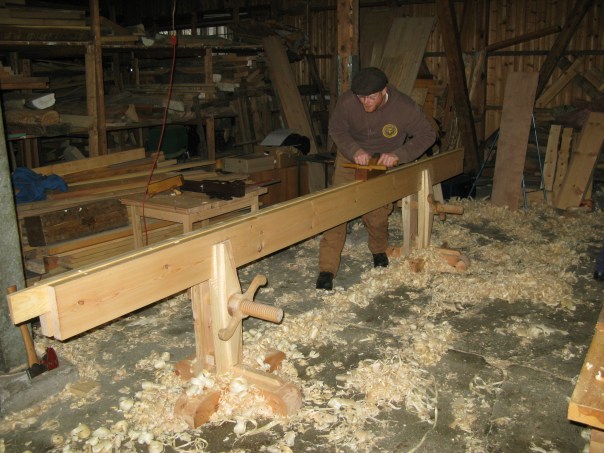

Høvling av golvbord på skottbenken til Trond Oalann. Her er det Erik Alfred Tessaker som høvlar.
Erik Alfred Tesaker er kanskje mest kjent frå NRK serien Oppfinneren. Her høvler han golvbord på skottbenken til Trond Oalann.
Erik Alfred høvlar golvbord.
Detalj av skottbenkbukk
Skyting og pløying av golvbord.
Skottbenken til Trond Oalann i bruk.
Pløyving av golvbord.
Pløying av golvbord. Golvplog.
I samband med produksjonen av NRK programserien Oppfinneren har Trond Oalann vore involvert som ekspert på tradisjonelle stavkonstruksjonar. Der har han vore med å byggje drømmetårnet til Erik Alfred Tesaker i ein byggjeteknikk som gjerne vert kalla for stegeverk og som er ein variant av grindbygga ein finn på Vestlandet. I år var også Trond med og hjalp til med delar av konstruksjonen til det nye kjøkkenet som Erik Alfred byggjer til huset sitt. Då tok Trond med seg skottbenken sin til utlån slik at Erik Alfred kunne høvle seg skikkelig golv til sitt nye kjøkken.
I Gyland som ligg i Flekkefjord kommune har ikkje Erik Alfred kome over lokale originale skottbenkar. I heile Vest-Agder fylke er det dårleg stelt med slike høvelbenkar. Det er berre i Marnadal at vi kjenner til at skottbenk har vore brukt gjennom svarmaterialet i spørjelista om snikkarhandverket i Norsk Folkeminnesamling. Vi har ikkje kome over gamle skottbenkar i fylket. Vest-Agder, Aust-Agder, Telemark, Vestfold, Østfold, Akershus og Oslo er alle fylka som ikkje kan vise til gamle originale skottbenkar. Om du kjenner til skottbenkar frå nokon av desse områda så er vi svært takksame for tips. Vi har ei eige side på bloggen der du kan sende oss tips om funn av lokale skottbenkar:
Vi ynskjer Trond Oalann velkommen som medlem i Norsk Skottbenk Union og ser fram til at han støttar oss vidare i dette viktige arbeidet med å fremje skottbenken. Vi oppmodar også andre som har snikra seg skottbenk om å sende oss bilete og informasjon slik at vi kan få lagt det ut på bloggen. Vi veit det er ein del mørketal, slike som har laga seg skottbenk og høvlar men ikkje har fått sendt inn dokumentasjon til oss. Eg kan nemne at det så langt ikkje er nokon av handverkarane frå Røros/Os som er registrert som medlemmar enda det truleg er kring 10 nybygde skottbenkar i bruk i området.

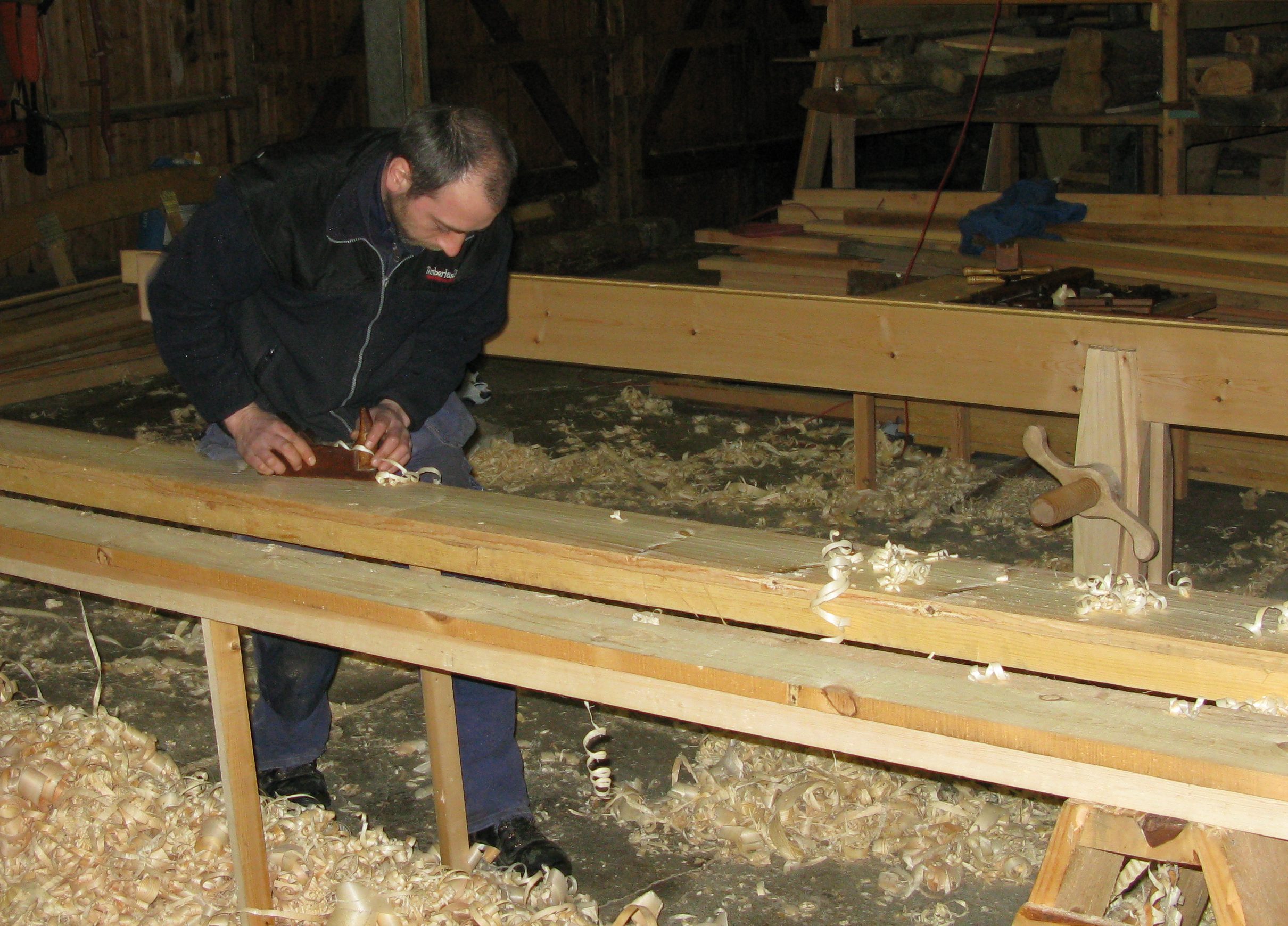

Kursdeltakar på høvelkurs på Voss i 2008 høvlar på skottbenken til Trond Oalann. Foto: Roald Renmælmo
Kai Johansen har nyleg presentert dokumentasjon av skottbenken på Egge museum. Ein veldig interessant Skottbenk med mange fine detaljar. I dag har han gjort ferdig arbeidet med å snikre kopi av denne benken. Han har også laga ferdig okshøvel og skottokse og viser at benken og høvlane fungerer. Vi kan med dette ynskje velkommen som medlem i vår union.
Skottbenk, langbenk og høvlar laga av Håvard Stuberg.
Student og snikkar Håvard Stuberg på Stiklestad har ikkje berre målt opp og dokumentert ein original skottbenk på Klæbu bygdemuseum. Han har også laga seg ein skottbenk basert på den originale, laga seg langbenk for høvling av flask og laga høvlane som høyrer med til skottbenken. Dette kvalifiserer til opptak i Norsk Skottbenk Union og vi kan bare gratulere og ynskje Håvard velkommen som medlem. Under følgjer tekst og bilete frå Håvard.
Etter at jeg begynte på Tradisjonelt bygghåndverkstudiet ved HIST/NTNU vart jeg tidlig kjent med skottbenken og dens fortreffelige bruksområde i å rette bord og panel. Det ble tidlig klart at en skottbenk måtte jeg skaffe meg. Jeg begynte å undersøke om det kunne finnes skottbenker lokalt her i Verdal, uten å klare å finne noen i første omgang.
Under en studiesamling ved NTNU i Klæbu, der vi skulle bygge en låve for Klæbu historielag sitt bygdemuseum, kom jeg over to forskjellige typer skottbenk bukker. Disse var en del av samlinga på Klæbu bygdemuseum. Jeg dokumenterte den ene med tegning og foto med tanke på å kopiere denne ved en senere anledning.

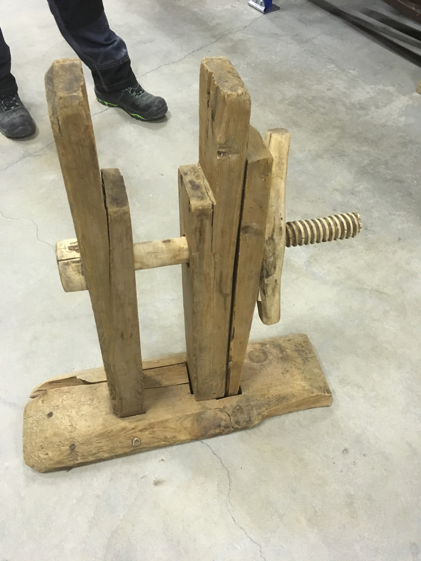

Skottbenkbukken som befinner seg på Klæbu bygdemuseum
Skissen som vart tegnet i Klæbu og sammen med bilder har vært brukt til tillaging av skottbenken.
Nå i 3. studieår har vi snekkerier som tradisjonsfaglig fordypning i 12 uker. I forbindelse med dette skal jeg høvle nye gulvbord til Almåsstuggu som bygd i 1823, og som i dag står på museet ved Stiklestad Nasjonale Kultursenter der jeg jobber som museumshåndverker. I den forbindelse vart det da aktuelt å finne frem igjen dokumentasjonen fra Klæbu, for så å lage en skottbenk for å få rettet gulvbord til dette.
Okshøvel
fletthøvel ferdig overflatebehandlet med rå Sienna, Stiklastadir øl og kokt linolje

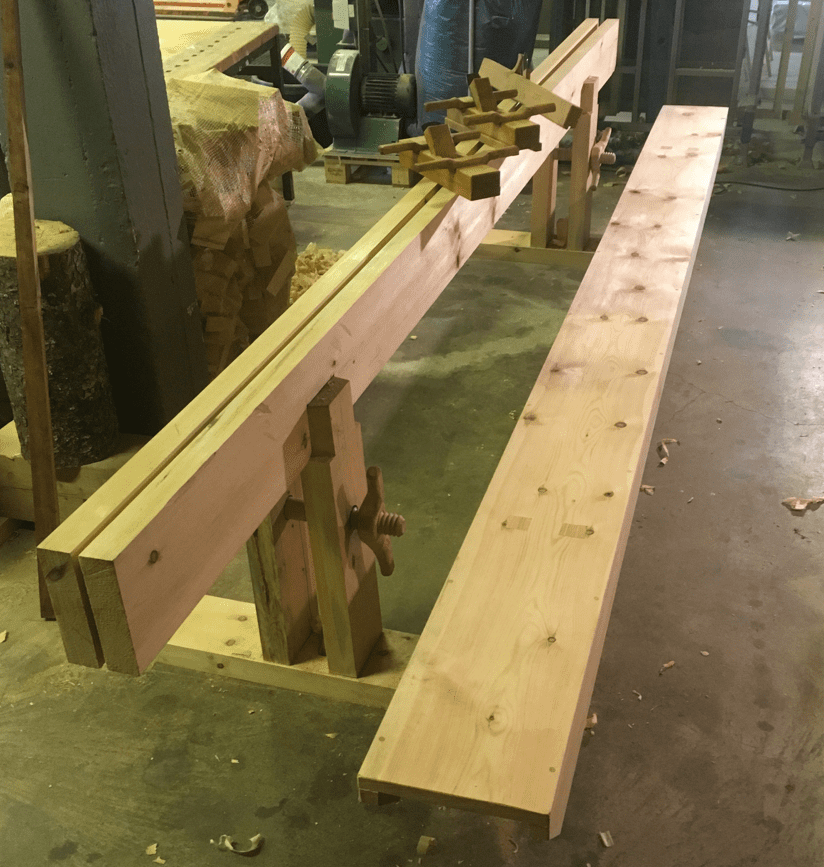

Her er skottbenken, langbenken og høvlene som trengs til høvling av gulvbord med not og fjær.
Almåsstuggu som står på Stiklestad museum trenger nytt gulv over kjøkken etter branntilløp i kjøkken
Skottbenken kan man si vart påbegynt for lenge siden da jeg i november 2015 kløyvde en førstestokk av furu med øks og kiler etter tradisjon lært av Roald Renmælmo og Siv Holmin. De to havlkløyvningene vart rydd ned til en dimensjon på 13”-5” og har frem til nå vært brukt til vandring på sagstillingen jeg har brukt til handsaging av div tømmer. De er nå med øks og med selvlagd okshøvel og fletthøvel dimensjonert ned til 9”-2” og kappet på 4,1 meter. Dette er en dimensjon som jeg har beregnet jeg vil ha til rettbordene i skottbenken da gulvet har en lengde på 3,8 meter. Rettbordene viser seg å være veldig stive og stødige, dette kommer nok av at de er kløyvd og ikke saget ut av stokken. Jeg har også laget en langbenk som har samme lengde som skottbenken.
Retting av flasken på rettbordene som vil bli den ene referansesiden. Her bruker jeg stikker til sikting på endene dette for å få rettet ender, som jeg senere bruker som utgangspunkt for sot/krittsnor merking langsetter planken så den blir rett.
Rettbord etter grov dimensjonering med øks og høvlet med fletthøvel ned til riktig dimensjon
Etter høvling med skrubbhøvel høvlet jeg med okshøvelen ned til nøyaktig dimensjon
Skruene under produksjon
Skruene under produksjon
Funn av benk i vårt eget magasin!
Under produksjonen av bukkene kom vår magasinansvarlig innom snekkerverkstedet, hun kunne fortelle at hun hadde noe som lignet på disse stående i magasinet som ligger i naborommet av verkstedet vårt. Det viste seg å være en type skottbenkbukker som er veldig lik de fra Klæbu, bare noe mindre i dimensjon.

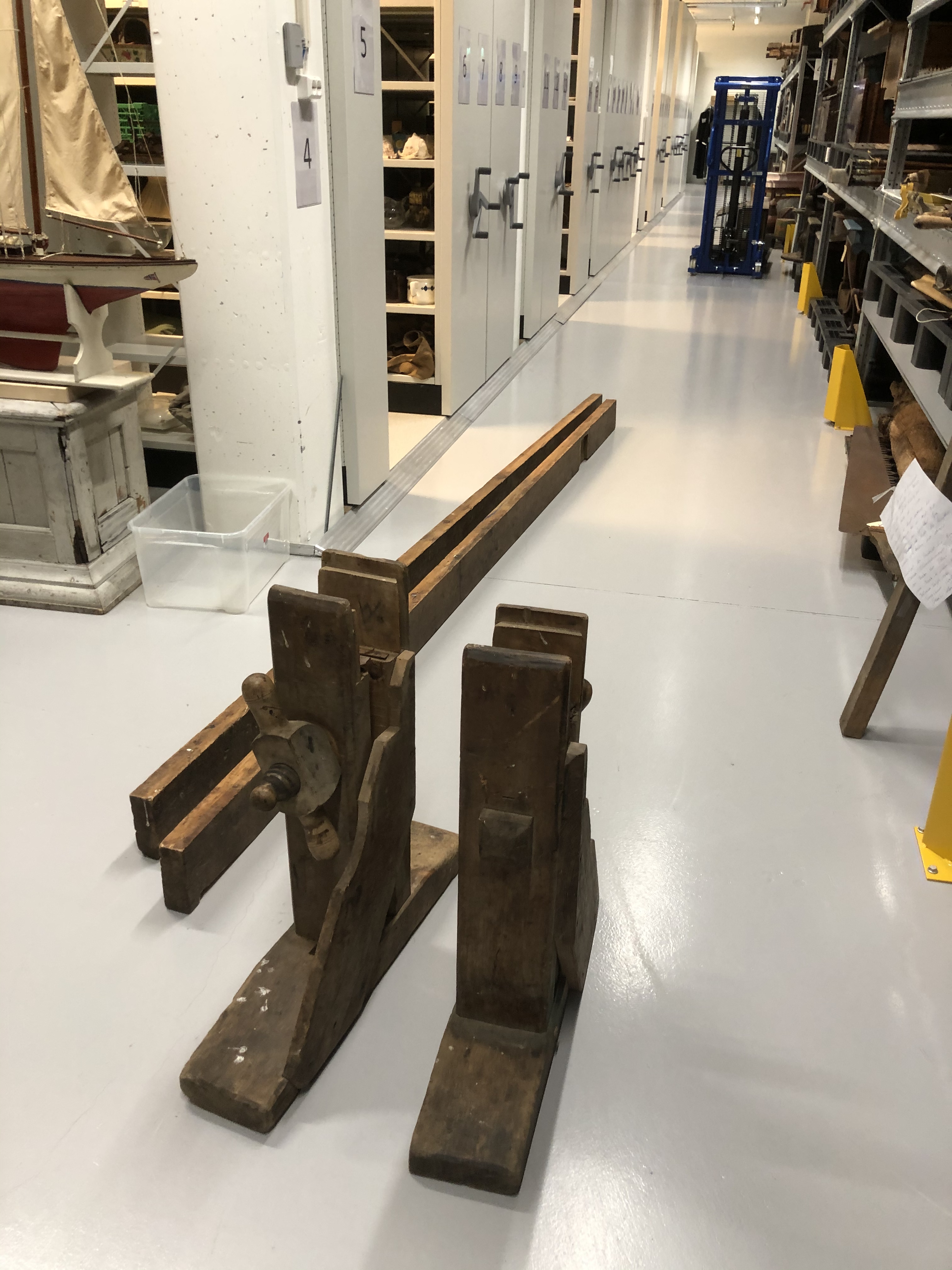

Skottbenkbukken som er i magasinet til Stiklestad Museum. den er i prinsipp og utførelse lik bukken fra Klæbu, men noe mindre i dimensjon. De er som man ser på bildet forsterket på høyre side, antagelig fordi det har blitt strammet for hardt slik at man har fått sprekkdannelse i beinet.

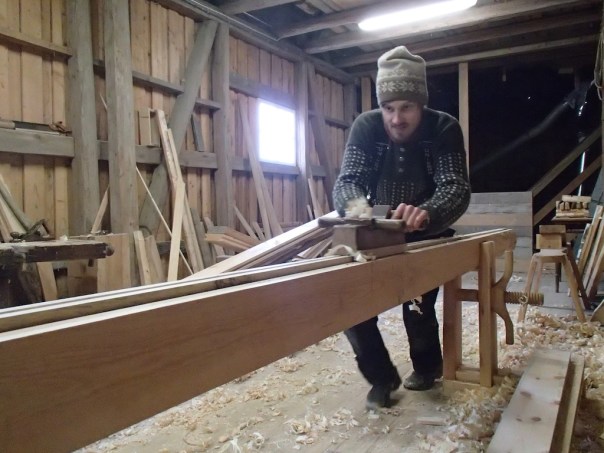

Magnus Wammen er den fryste frå Vestfold som vert teken opp som medlem i Norsk Skottbenk Union. Frå dette fylket har vi berre kjennskap til nemninga Føibænk på arbeidsbenken som vi kjenner som skottbenk, rettbenk eller strykebenk andre stader i landet. Foto: Magnus Wammen
Magnus Wammen har tidlegare tipsa oss om golvbord med laus fjør. No har vi fått tilsendt nødvendig dokumentasjon som grunnlag for opptak i Norsk Skottbenk Union og kan ynskje han velkommen som medlem. Han er den andre frå Norsk Folkemuseum som offisielt vert teken opp som medlem etter at Ole Jørgen Schreiner vart teken opp tidlegare i år. Magnus har nok hatt benken sin ei tid etter å ha snikra han men vi har ikkje fått dokumentasjonen før i dag. Magnus er den fyrste frå Vestfold som vert medlem og sjølv om han har snikra benken sin med grunnlag i ein rettbenk som Arne Berg har fotografert i Midte Gauldal så er han oppteken av å følgje den lokale tradisjonen kring bruken av nemningar. I svara på spørjelista om snikkarhandverket i Norsk Folkeminnesamling har vi frå før vore inne på svaret frå Ole Bråvoll i Andebu i Vestfold som nemner «Føibænk». Føibænk er så langt det einaste namnet på skottbenk som vi kjenner frå Vestfold. Det er derfor veldig bra at Magnus tek opp at tradisjonen frå sitt heimfylke og nyttar nemninga føibænk. Under følgjer tekst og bilete frå Magnus Wammen.

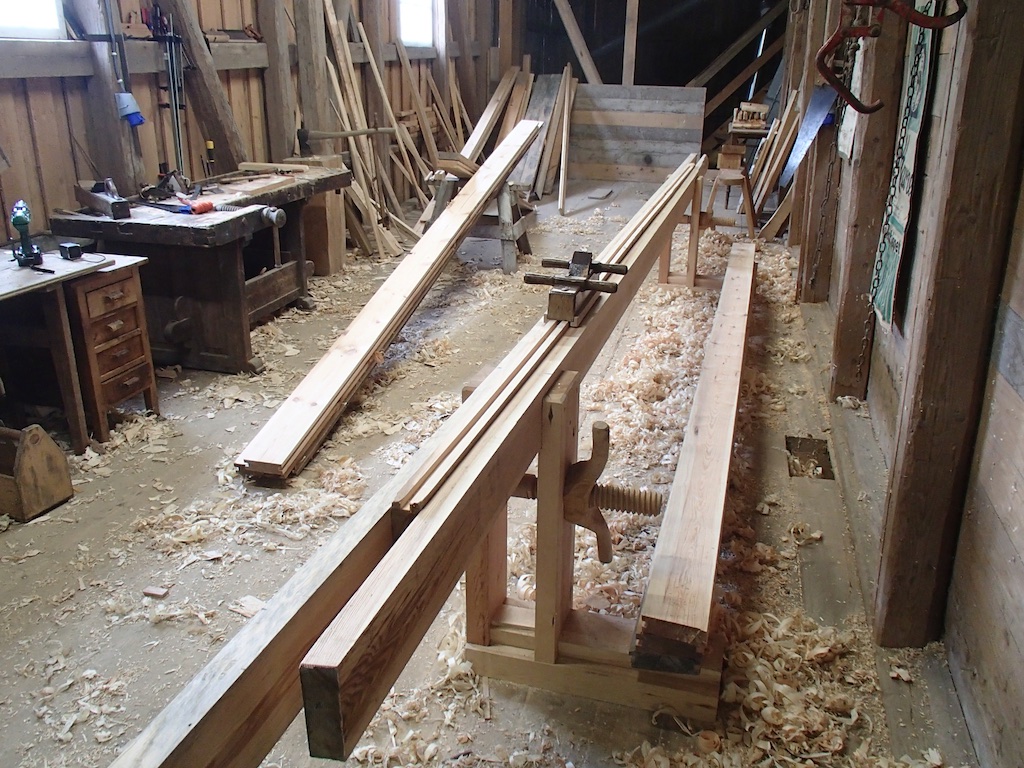

Føibænk laga av Magnus Wammen. Foto: Magnus Wammen
«Rettbenken er en etterligning av en benk fra et fotografi tatt av en benk ifra Midtre Gauldal i Sør Trøndelag. Bildet er tatt av Arne Berg og finns på Digitalt museum. Benken har der benevnelsen Rettbenk.
Ivar Jørstad som også har laget en rettbenk tipset meg om boka Vestfoldmål:ord og vendinger fra Andebu av Ole Bråvoll, (siden jeg bor nord i Vestfold) der benevner han benken som Føibænk. Hvor han beskriver » 2-3 ukanta bord fra oppgangssaga blei festa med kiler i to slike krakker – føibenk- og javnet på kanten med oks- el. bjønnhøvvel til f.eks veggebord. Låveflak blei kanta der»
Min rettbenk/føibænk er 2` 6 1/2″(80cm) høy og 20` lang. Rettborda er dim. 1 3/4″x6″. Bilet viser høvling av gulv til nytt snekkerverksted på gården. Gulvet skal ha løs fjør etter inspirasjon fra gulv med løs fjør som ligger andre steder på låven.Foto: Magnus Wammen
Skruene og vingemuttern er av bjørk. Laget av samme gjengesnitt som beskrevet i benken til Ole Jørgen Schreiner, på denne bloggen. Benken fungerer veldig bra, stramming av skruene er effektive, særlig etter at de har fått et strøk med kokt linolje.
Jeg har laget en dybdestopp ved at jeg ha borra gjennom en tommesdymling (like under rettborda) som jeg slår i, etter at en side er retta av og skal snu bordet. Da får jeg paralelle bord som kan skjøtes i lengden. Foto: Magnus Wammen
Av vidreutvikling som er på trappene å få smidd en benkestopp som kan slåes i enden av rettbordet når jeg innimellom trenger et langt anlegg for å høvle lange lengder på flasken.
Høvling på føibænken. Foto: Magnus Wammen
Detalj av fot og skruve på føibænken. Foto: Magnus Wammen
