Category Archives: Skottbenk med skruvar

Skottbenk der ein nyttar skruvar, gjerne av tre for å spenne fast borda

The «Skottbenk» from Amana, Iowa in measures

The original local Skottbenk at our stand at Handworks 2017

A group of dedicated members of Norsk Skottbenk Union made a trip to USA to see the Skottbenk that Jameel Abraham at Benchcrafted found in Amana, Iowa. Our trip where at the same time as Jameel and his family arranged Handworks 2017, a hand tool and toolmaking event. Handworks is a gathering of like-minded hand tool makers for the beuty of hand woodworking and the tools that go along with it. Traditional Workbenches are a important aspect of this. An important task on our trip was to take measures and documentations of the original Skottbenk found in Amana. Ivar Jørstad have posted in Norwegian about this. You will find all the measures in his post, but for English readers it could be a problem to read his Norwegian. I post the same drawings with English text here in this posting.

A measured photo of the Amana Skottbenk. All meshures are in Inches.

The height are among the higher benches compared to what I know from Norway. The long boards are very short compared to most known benches of this type. It might have been used in Amana Furniture Shop. For jointing parts for furniture or indoor paneling the length would be sufficent. That could indicate the use of this kind of bench in furniture making?

Meashured drawing of the Amana Skottbenk. Drawing by Ivar Jørstad. All measures are in Inches.

All parts of the trestles are made of oak. The two long boards are made of softwood and looks like white pine or something similar. I do hope that this could inspire woodworkers in USA to make their own Skottbenk based on this old original bench in Amana.

Oppmåling av Amana-skottbenken Measures of the Amana-skottbenk

DSC01959
I mai 2017 var en gruppe norske tømrere, snekkere og en smed på USA-tur blant annet for å besøke arrangementet HANDWORKS 2017. HANDWORKS er en håndverks- og håndverkermesse der produsenter av håndverktøy, forhandlere av gammelt verktøy, produsenter av håndlagde tregjenstander, håndverkere og entusiaster møtes.
Arrangementet gikk av stabelen for tredje gang i år, og for om lag ett år siden hadde Roald Renmælmo fått melding om at det sto en gammel skottbenk som utstillingsbukk for tekstiler på Amana Woolen Mill. Arrangøren var blitt oppmerksom på hva det kunne være etter å ha lest om skottbenker på bloggen http://www.skottbenk.com. Tanken bak besøket på messa var å ta benken nærmere i ettersyn, vi skulle lage en ny benk og vise hvordan skottbenker brukes, og vi ville selvfølgelig se på alt det spennende de andre drev med og solgte.

DSC03153
Vi var spent på hvilke mål benken hadde, først og fremst med tanke på om det kunne være brukt norske tommer. Amana var en tysk bosetting fra 1850-tallet, men kanskje kunne noe knyttes til norsk eller dansk tradisjon. Men norske tommer stemte dårlig, så med tanke på at det kanskje er noen i USA som vil lage en kopi er måla oppgitt i engelske tommer/inch.

DSC01961-001
Skottbenken er i sin helhet bygget av eik, med unntak av langborda og lektene som er festa oversida av langborda. Langborda er av bartre som kan minne om furu. Hva årsaken til at det er lagt på lekter fant vi ikke noe godt svar på, kanskje de som brukte den ønska en høyere benk.



This slideshow requires JavaScript.

Gjennom beina i bukkene går det lange bolter med firkant-hode og skive for å holde dem stabile. Ellers er et av beina reparert med skrue og bolt der skruen går gjennom. Langborda er festa med blanke treskruer med spor.

About the Norsk Skottbenk Union trip to USA

Our stand at Handworks 2017 in Amana, Iowa.

We are back in Norway after almost two weeks touring Minnesota, Wisconsin and Iowa in USA. For most of us it was our first trip to USA and it was a very nice experience for all of us. We have met a lot of skilled craftsmen and made many new friends on our journey. The first four days we spent in Grand Marais, a small city on the northern shore of Lake Superior in Minnesota. There we met Trond Oalann that had a class making a Norwegian kind of timberframing, «stavline» at North House Folk School. On our stay here we had some demonstration of planemaking, splitting and hewing logs and forging plane irons and chisels. Peter Henrikson at North House let us have some pices of white pine so we could start to make a new Skottbenk for our demonstration at Handworks 2017. We did also assist Trond and did some work with his students.

After our stay in Grand Marais we drove down to Folklore Village near Dodgeville in Wisconsin. I had read about Aslak Olsen Lie (1798-1886), a woodworker from Reinli in Valdres in Norway who moved to Wisconsin with his family in 1848. Here he built his new home in 1848-49 and this house is now under restauration by Nels Diller who works for Folklore Village. We got to meet the director Terri Van Orman and the carpenter Nels Diller and could see a lot of original materials and logs from when Aslak built his home more that 160 years ago. Some of the preserved floor boards seems to have been made on a skottbenk, but we could not find a bench in that area. You can read about Aslak Olsen Lie in the very interesting book: Snikkaren Aslak Olsen Lie : bygdekunstnar i Valdres og Wisconsin. It might be available only for Norwegian readers?

We left Folklore Village and drove to Vesterheim in Decorah, Iowa. We arrived in the evening 16th May and could participate in 17th May celebration in Decorah the next day. It was still time to make a visit to the museum collection at Vesterheim. Darlene Fossum-Martin from Vesterheim guided us through the very interesting collection of tools and workbenches in the Painter-Bernatz Mill and the building in the Open Air Division. We even got to se some of the furniture collection where they had a cabinet attributed to Aslak Olsen Lie.

After our stay in Decorah we drove to Amana where Handworks 2017 where arranged. This was the main reason for us to go to USA in the first place. It was caused by a tip from Jameel Abraham at Benchcrafted who had found an old original Skottbenk in Amana. At Handworks we found a lot of hand tool enthusiasts from all over USA, Canada, UK, Australia and Norway. It was great to meet all the nice people we only had seen on various blogs and instagram. We went straight down to Amana Woolen Mill and found the old local Skottbenk. Then we finished the new Skottbenk we had started to make in Grand Marais.

It was a lot of things to see and do at Handworks and you might get an impression on Instagram #handworks2017. I recomend the YouTube video of the presentation Roy Underhill had on saturday at Handworks.

Nybygde skottbenkar i Mariestad i Sverige

Min kollega Tomas Karlsson underviser i snikring på bygghantverksprogrammet på Göteborgs universitet. Vi to har i fellesskap utvikla og drive bloggen Høvelbenk der vi har leita fram eldre høvelbenkar i Norden og arbeidd for å spreie den glade bodskapen til våre nordiske snikkarvener og andre interesserte. Tomas har forsvart si licentiatavhandling på Göteborgs universitet om snikring av fyllingsdører; Ramverksdörr – en studie i bänksnickeri. Der har han eit spesielt fokus på tradisjonelle arbeidsmåtar og korleis ein brukar arbeidsbenken i arbeidet. Tomas er såleis av dei fremste i Norden når det gjeld fagkunnskap om arbeidsbenkar i snikkarhandverket. Det er difor ekstra gledeleg at Tomas har teke initiativ til at studentane på bygghantverksprogrammet i Mariestad har bygd nye skottbenkar som skal nyttast i undervisninga i tida framover.

Studentane på bygghantverksprogrammet i Mariestad snikrar skottbenk under leiing av Tomas Karlsson og Patrik Jarefjäll. Foto: Tomas Karlsson

Eg har ikkje opplysningar om kva dei har teke utgangspunkt i for utforminga av benkane. Det finnast noko dokumentasjon på skottbenkar i Sverige, men ikkje på langt nær så mykje som det vi har i Noreg. Ut frå biletet over kan det sjå ut som om det er henta inspirasjon frå skottbenkbukkane dei har hatt frå før i Mariestad og også henta inspirasjon frå ulike norske benkar?

Breaking news, Skottbenk found in Amana, Iowa, USA

I must admit that I have been waiting for this day for some time now. The day when I can give you American readers a photo of a naitive «skottbenk» from USA. A few days ago I got a tip from one of my followers on Instagram, @iasjmobler, about a picture of an interesting workbench posted by @benchcrafted. One of our followers from USA, Jason Thigpen, where the first to comment that this bench is a skottbenk. Benchcrafted is a maker of workbenches and hardware and Jason are owner of Texas Heritage woodworks, the official maker of the shop aprons with the logo of Norsk Skottbenk Union. There are a few pictures on Instagram that are tagged as Skottbenk.

Skjermbilde 2016-05-14 09.05.36
The «Skottbenk» on the Amana Woolen Mill in Amana, Iowa. It was originaly used in the nearby Amana Furniture Shop. Now it is used in the shop of Amana Wollen Mill as a display. Photo: Benchcrafted

I am conviced that this is an old Skottbenk that where used in Amana. The bench are very similar to several Norwegian benches we have seen on this blog before. The pattern of the long boards and the vices are similar to the one that Lars Velsand have made, to the bench from Bredalslien and the bench from Bortistu Storlidalen. It is not very different from the Danish bench that Lost Art Press have blogged about. The bench could easily fit in the Norwegian tradition, but could also be related to the Danish or the German tradition. Amana is an old colony of seven villages in Iowa County. The villages were built and settled by German Pietists, who were persecuted in their homeland by the German state government and the Lutheran Church. They moved to Iowa in 1856 and lived a communal life til mid-1930s. For eighty years, the Amana Colony maintained an almost completely self-sufficient local economy, importing very little from the industrializing American economy. The Amanians were able to achieve this independence and lifestyle by adhering to the specialized crafting and farming occupations that they had brought with them from Europe. Craftsmen passed their skills and techniques on from one generation to the next. They used hand, horse, wind, and water power, and made their own furniture, clothes, and other goods.

In this setting the Skottbenk have made it possible to joint long boards with handtools in an efficent way. There could be more interesting stuff in this area? Some of our followers from USA might go there and search for old handplanes that could be connected to use on this bench? I would also like to get some more pictures and also som measurments of this American skottbenk. I would be very happy to get some more information about this bench, and even other similar benches in USA or other parts of the world.

In case you have missed it, we have posted in English before about how to use this kind of benches. In that post we also have some information about how to make your own Skottbenk. There is also a web adress to a Google SketchUp drawing of a skottbenk from Målselv made by James Groover. I have also posted (in Norwegian) about some American patents of some specialized types of Skottbenk.

Ny skottbenk (Jarle-benk), søknad om opptak i Norsk Skottbenkunion

Denne benken ble laget under en samling på Røros i 2010, det var under denne samlingen at ideen om Norsk Skottbenkunion ble unnfanget. Foto: Ole Jørgen Schreiner
Denne benken ble laget under en samling på Røros i 2010, det var under denne samlingen at ideen om Norsk Skottbenkunion ble unnfanget. Foto: Ole Jørgen Schreiner

Ole Jørgen kunne vore blant våre aller fyrste medlem sidan han var med då ideen om Norsk Skottbenk Union vart unnfanga. Han laga sin fyrste skottbenk i samband med kurset i bygging av skottbenk på Røros i 2010. Det er ikkje nok å ha laga sin eige skottbenk for å bli teken opp som fullverdig medlem i unionen. Ein må også sende inn dokumentasjon som blir publisert på bloggen. Dette siste har tatt litt tid for Ole Jørgen. Vi er glade for å ha fått inn søknaden om medlemsskap og ynskjer Ole Jørgen velkommen som medlem. Vi kjenner til ei rekke potensielle medlemmer som er i same situasjon som Ole Jørgen har vore i. Dei har laga seg skottbenk som er i bruk, men har gløymd å sende inn dokumentasjon for å bli tatt opp som medlem. I så måte kan Ole Jørgen vere eit førebilete som viser at det er viktig å bli tatt opp formelt som medlem sjølv om ein har vore i drift med skottbenken sin i lengre tid. Under følgjer teksten frå Ole Jørgen:

Det er blitt oppfordret om å skrive om egen skottbenk på denne bloggen for å kunne være fullverdig medlem, herved kommer mitt bidrag.

Benken er laget etter Jarle Hugstmyr sin benk, en skottbenk og arbeidsbenk på samme fot. Arbeidshøyden er 81 cm. og langplankene er 4.75 m. Den ytre planken er fast, den løse strammes med skrue. Skruen ble først laget med lånt verktøy på Røros, senere har Norsk Folkemuseum kjøpt gjengesnitt og tapp fra Tyskland, (Weiblen). 2,5″(62mm). Dette er laget i jern og er et godt fungerende verktøy. Gjengetappen er dreiet antar jeg, den er hul og det er tre hull som er boret i skrå i forhold til senter for å lage et skjær for gjengene. Nederst er det en styring med diameter 50mm. Gjengeryggen er slipt ned trappevis mellom hullene, for ikke å ta alt i ett kutt. Hulrommet i tappen slipper ut sponen. Dybden på gjengene er 8mm og fra topp til topp er det 13mm. I gjengesnittet er det to jern som skjærer skruen. Det første skjærejernet har en flate i bunnen, den siste er som en geisfuss. På den ene siden er det en flens som fungerer som styring, den har diameter 62mm. Det er viktig at skjærejernene er stilt riktig og at de er kvasse. Skruene ble gjenget opp på nytt for å gå bedre, de var noe trange. Det er blitt sagt at en kan smøre med rå linolje under arbeidet, det hjelper noe, men verktøyet blir grisete. Når jernene er kvasse går det greit tørt også. Med bruk av gjengetappen kan det ha en større hensikt å smøre, da er egg-vinkelen brattere og det blir lettere utriv i motveden, noe som motvirkes noe ved bruk av rå linolje. Til smøring av gjengene, om det er behov kan voks eller talg brukes. Mineralolje kan ødelegge treet over tid.

Benken står på verkstedet til Norsk Folkemuseum og er i bruk der. Gjengeverktøyet er også vært utlånt til Maihaugen og Sverresborg.

samlingen før jul i 2015 på Sverresborg fikk jeg også laget meg to skottploger, etter Møre-modell. Det er Jon Dahlmo som har smidd tennene som er beskrevet her tidligere.

Fra tidligere har jeg en Skottokse, det vil si en okshøvel som det er satt meier på. Den er gjort i ask og med en 2,5″ tann med klaff fra Kongsberg. Tannen hadde jeg liggende.

Skottbenken har vært i bruk ved noen håndverksamlinger og den har avlet to skottbenker (rettebenker). Det er nok arbeidsbenken som har vært mest i bruk, men med to nye skottploger vil skottbenken kunne benyttes mer.

Vi holder nå på med å montere et interiør fra midten av 1700-tallet og der mangler det gulv. Vi tenker å kopiere gulvet ut fra bilder og den beskrivelsen vi har og da vil skottplogene komme til nytte. Interiøret er fra Lie gård i Sandsvær utenfor Kongsberg, vi vet lite om bygningen den har stått i. Interiøret ble kjøpt av kunstindustrimuseet i 1897 og vært utstilt der før det kom til Norsk Folkemuseum i 1931. Her stod det oppmontert i bysamlingen fram til 1949 og har siden vært lagret. Nå er bysamlingen under rehabilitering og interiøret skal opp igjen som en del av utstillingen.

Notplogen i arbeid. Foto: Ole Jørgen Schreiner
Notplogen i arbeid. Foto: Ole Jørgen Schreiner
Resultatet av høvlinga. Foto: Ole Jørgen Schreiner
Resultatet av høvlinga. Foto: Ole Jørgen Schreiner

Norsk Folkemuseum 12.02 2016, Ole Jørgen Schreiner

Vi ynskjer Ole Jørgen velkommen som fullverdig medlem i Norsk Skottbenk Union. Vi er glade for å sjå at skottbenken er i aktiv bruk i museal verksemd på Norsk Folkemuseum. Spesielt artig er det å sjå at det blir laga gode høvlar til golvbordhøvling og at desse ser ut til å fungere godt.

Skottbenk fra Aure og 3 stålsplogar

Vårt nye medlem Peter Brennvik er ein aktiv mann og kjem stadig over forskjellig spennande. Eg har fått lov til å poste frå hans siste oppdaging og som han har lagt ut på bloggen sin: Verktykista og tekst og bilete under er lånt frå bloggen.

For noko sia var eg og Anders Gimse på Saga til Pål Rune Vik og henta noko kledningsbord. Der kunne Pål Rune Vik syne oss ein skottbenk med tilhørande hølvar. Høvlanne og skottbenken kjem frå ein gard på Skogset ikkje langt i frå fergekaia i Arasvika.

Skottbenken er 73 cm høg og 4,80 m lang. Festemåten er med skru. Opphaveleg har den vore kortare då langborda var påskøyt i eine enden.

Høvlane var typiske 3 ståls plogar som ein ofte finn på Nordmøre. Den eine paret med høvlar kan høvle bord med ei tjukne på 1 3/4″ og det andre 1 1/2″

Her kjem nokre bilete av benk og høvlar.



Nybygd skøttbenk på Hadeland kvalifiserer til opptak som medlem

Kurs i bygging av skottbenk slik som kurset i Mosjøen i haust fører gjerne til at nokre av deltakarane kvalifiserer til opptak som medlem i Norsk Skottbenk Union. Også kurs i høvling av golvbord viser seg no å ha tilsvarande effekt. Lars Velsand frå Gran på Hadeland var ein ivrig deltakar på kurs i høvling av golvbord på handverksdagane på Røros i 2014. Her hadde han med seg nokre fine golvplogar som vi har skrive om på bloggen. Desse er etter hans oldefar og truleg frå 1860-1880. Høvlane er så slitt at det er vanskeleg å få dei til å fungere saman. Etter kurset på Røros var planen å ta til med å høvle golvbord. Han har sendt meg tekst og bilete som viser at dette ser ut til å ha gått veldig bra så langt. Han har bygd seg skottbenk, eller skøttbenk som ein gjerne seier på Hadeland. Denne er kanskje den lengste operative benken i dag med sine vel 6 meter? For å få benken stiv nok har han laga benken med tre bukkar slik som ein kan sjå på fleire av dei gamle benkane vi har sett rundt om i landet. Her er bilete og tekst frå Lars.

«Utgangspunktet var kurs på Røros i høvling av golvbord. Vi har et fint hus fra ca. 1840, med en stor sal som ikke er innredet. Her ønsker jeg å legge golv på samme måte som det er gjort ellers i huset. Tømmeret ble skåret tidlig på våren 2014, i 6 m lengder. Stokkene ble gjennomskåret, kantene rettet på saga. Det ble brukt ei mobil båndsag.

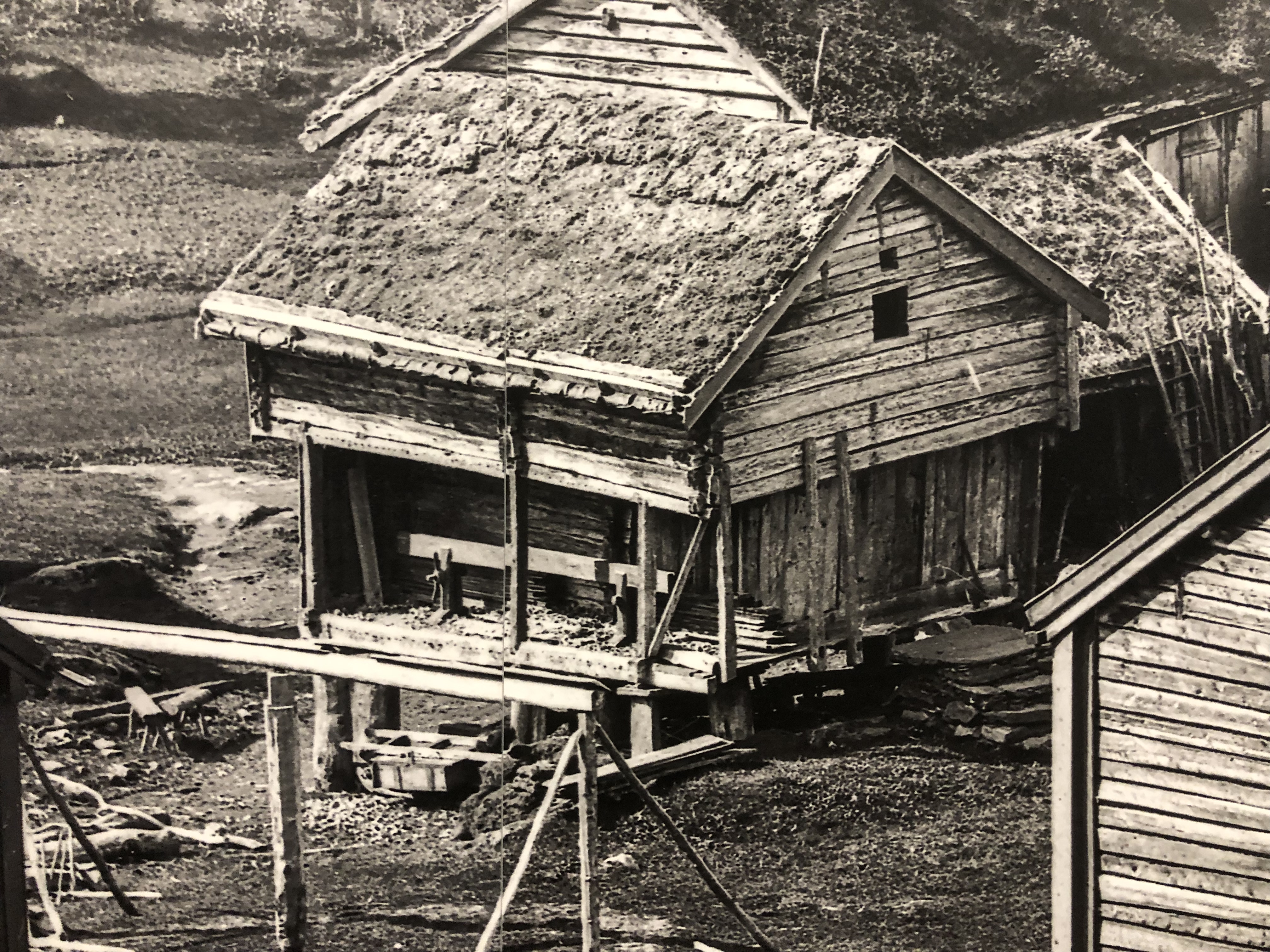

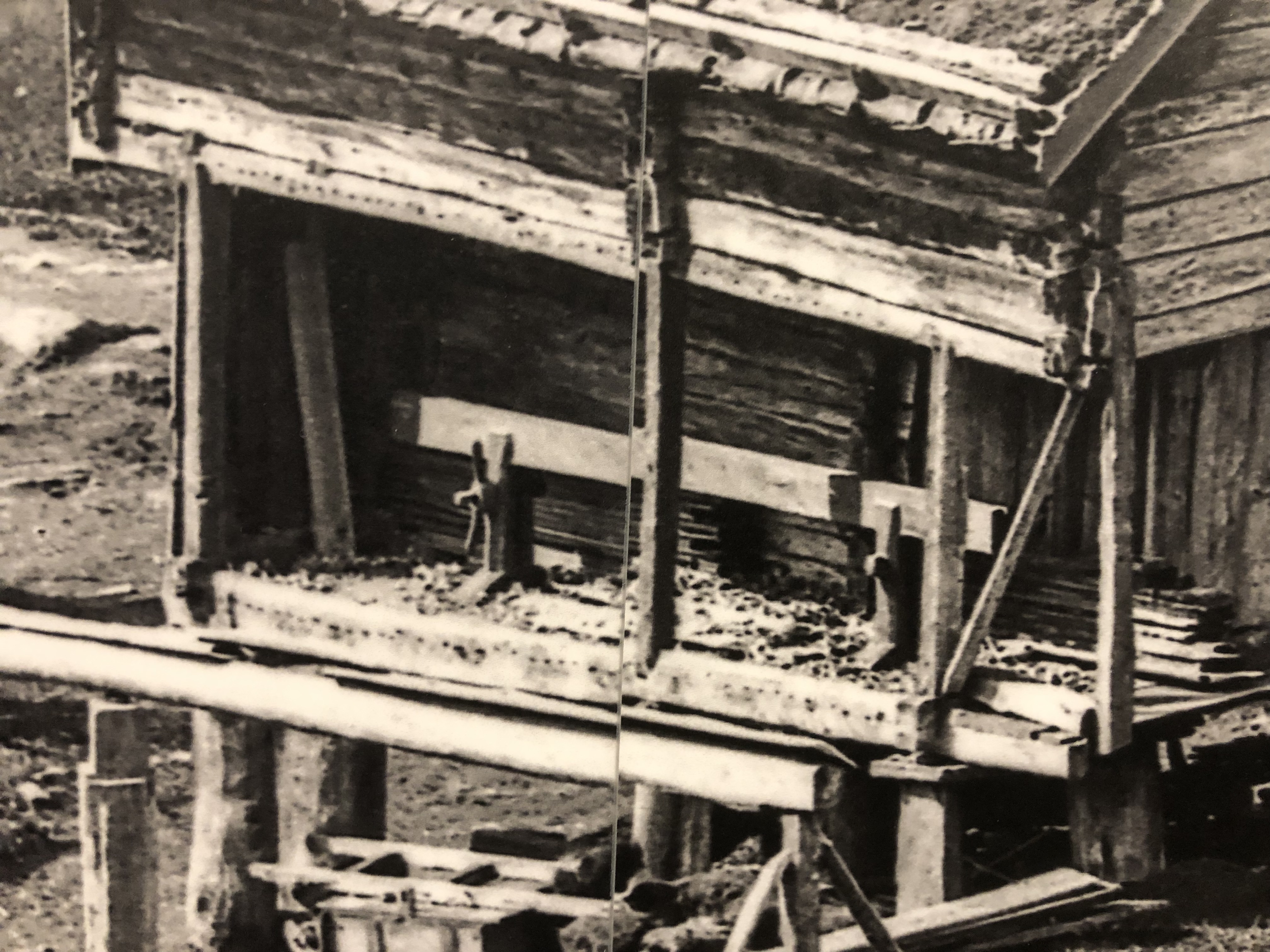

Neste etappe var benken. Jeg har ikke funnet noen gammel skøttbenk her i området, men det finnes et bilde, tatt på Hadeland Folkemuseum, som viser en skøttbenk. Den har museet dessverre ikke klart å oppspore. Bildet er gjengitt i Hadeland Bygdebok, bind 4, og i Vår gamle bondekultur.

Min benk bygger på inspirasjon fra det jeg så på Røros, og bilder som er gjengitt i bloggen. Den er som bildene viser utstyrt med skruer. Gjenger fikk jeg skåret ved hjelp av utstyr hos en lokal snekker. Benken er 6 m lang, derfor har jeg laget tre bukker for å få den mest mulig rett og stødig. Det har ikke vært nødvendig å montere skråband for å stive den av. Arbeidshøyden er 85 cm.

Jeg har en del gamle høvler etter min oldefar, de må være fra rundt 1860-80. Det er et par golvploger, som du har avbildet og kommentert tidligere. De er ganske slitt, så jeg laget en kopi av den ene, nothøvlen. Jeg tenker å bruke løs fjør, for å utnytte bordbredden maksimalt.

Jeg har nå høvlet ca. 30 kvm av de vel 4o som jeg trenger, så jeg begynner å finne teknikken. Benken fungerer fint, høvlen likeså. Det største problemet er kvist i kanten, på enkelte bord finnes dessverre det. Jeg legger ved noen bilder som viser hvordan det hele ser ut. Det blir spennende å se hvordan de brede golvbordene vil te seg, noen er opp til 35 cm brede i rota. Jeg bor på Skirstad i Gran på Hadeland. Jeg har drevet som bonde i mer enn 40 år, så da er det ikke til å unngå at en også må fuske litt i snekkerfaget. Noen fagutdannelse som snekker har jeg ellers ikke.

Ellers er det flere hus her på garden med handhøvlede bord og planker, og min respekt for tidligere tiders handverkere øker i takt med den flishaugen jeg sjøl produserer.»

Skøttbenk med tre bukkar
Skøttbenk bygd av Lars Velsand. Foto: Lars Velsand

Med dette ynskjer vi Lars Velsand velkommen som medlem i Norsk Skottbenk Union. Sjølvsnikra skøttbenk, golvplog og 30 kvadratmeter golvbord er ein utmerka søknad om medlemsskap. Det er ikkje mange fagutdanna snikkarar som kan skilte med slike bragder. Vi håpar dette kan inspirere fleire i denne regionen til å snikre seg skottbenk (eller skøttbenk) og ta opp tradisjonen med å høvle seg golvbord. Det er ein god måte for å vise respekt for handverkarane før oss, som Lars skriv.

Bygging av Skottbenk med hjelp frå Skottbenkbloggen

Peter Brennvik som tidlegare har bidratt med oppmåling og registrering av skottbenk i Surnadal har også bygd sin eige skottbenk. Benken er basert på skottbenkar frå Romsdalen. Vi kan gratulere Peter som medlem i Norsk Skottbenk Union og ser fram til hans framtidige bidrag til vårt fagmiljø. Peter har også brukt bloggen som ressurs for sitt arbeid med å byggje skottbenken. Då er det ekstra artig å kunne legge ut tekst og bilete som Peter har publisert på sin eige blogg, Verktøykista. Her kjem teksten til Peter:

I 2014 var det høvelmakarkurs på Romsdalsmuseet. I det høve fikk vi kikke på nokre gamle skottbenkar frå Romsmuseet si samling. Sidan eg er Romsdaling lyt eg nesten skaffe meg ein slik Romsdalsk-skottbenk.

Eg fann bilete, mål og inspirasjon på Skottbenkbloggen, medan Øyvind Vestad frå Romsdalsmuseet suplerte med fleire viktige bilete og mål.

Her kjem nokre bilete frå bygginga av føttene til benken.



Skottbenk frå Åsskard

På bloggen Verktøykista har Peter Brennvik skrive om ein skottbenk han har kome over i Surnadal på Nordmøre. Skrivemåten på garden kan og vere «Aaskard» og det er det døme på i eldre skriftlege kjelder. I kartverket til Skogoglandskap.no er det brukt skrivemåten Åsskard og eg har brukt denne her etter råd frå lesarane. Eg har fått kopiere bilete og tekst som han har posta på sin blogg. Under kjem hans tekst og bilete:

På Husasnotra dreiv me for ei tid sia med noko istandsettingsarbeid på eit stabbur i Surnadal Kommune. Stabburet står på Åsskard i Surnadal Kommune og er truleg frå tidleg 1800 tall.

Langborda er 4,35 meter lang. Plasering av føttene på langborda er  1/5 – 3/5 – 1/5. (Det var det Roald Renmælmo som gjorde meg oppmerksom på) Beina på skottbenken er 73 cm høg. Når langborda blir lagt i, blir arbeidshøgda 76 cm.
