Skottbenken i Leksvik

Denne skottbenken har det vore skrive om tidlegare her bloggen, men då var den noko mangelfullt dokumentert. I samband med oppgåva til studentane på Tradisjonelt bygghandverk har student Morten Pedersen tatt for seg denne benken og gjort ei meir grundig oppmåling. Vidare følgjer tekst, bilete og teikning frå Morten. Vi ser fram til at Morten får bygd sin eige skottbenk og kan søke medlemsskap i unionen.

Baksida av benken, med skruene og det løse langbordet

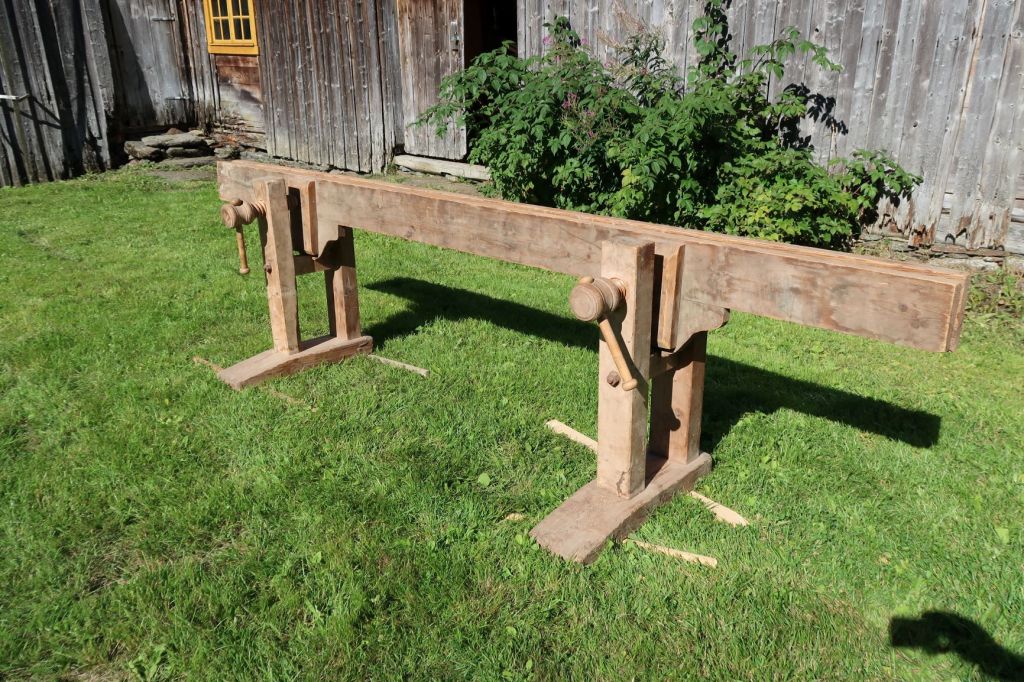

Denne skottbenken er i dag i samlingen ved bygdetunet Ner- Killingberg i Leksvika på nordsiden av Trondheimsfjorden. Benken er tidligere omtalt av Lars Asdøl og Dyre Bystad på Norsk Skottbenk Union sine sider tilbake i 2014, men ble ikke detaljert oppmålt den gangen. Siden jeg nå var på jakt etter en god skottbenk som grunnlag for å lage en ny, funksjonell benk, startet jeg min personlige reise inn i skottbenkens mytiske form og funksjon akkurat her. Og når jeg nå reiste dit og fikk studere benken, fant jeg akkurat det jeg lette etter; en praktisk, funksjonell benk med solide detaljer som likevel framstår som nett og fin, akkurat en sånn jeg hadde lyst til å bygge. Dermed ble min personlig reise denne gangen redusert til en fergetur over fjorden.

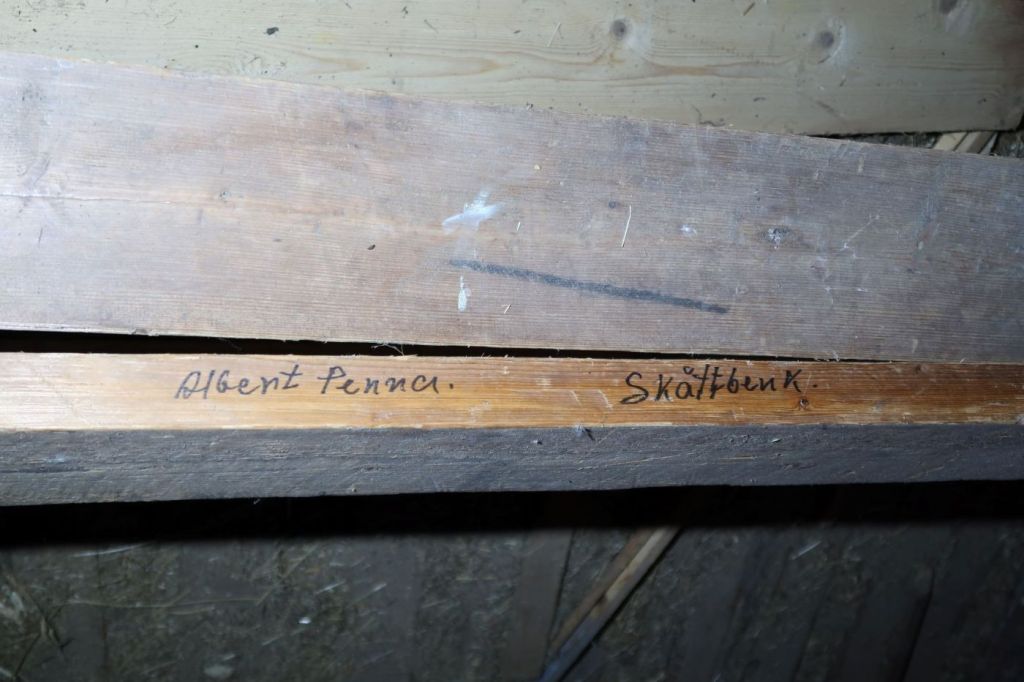

Benken ble i sin tid gitt til bygdetunet på Ner- Killingberg, og den ble da merket «Albert Penna    Skåtbenk». Penna er navnet på en gård som ligger midt i Leksvik. Gjengesnittet og tappen som kan ha blitt brukt for å lage selve skruene fins også ved museet. Denne er merket N P D 1874.

Framsida, vi ser det faste langbordet med klaver i bjørk

Under registreringen ble jeg noe i tvil på om de har forholdt seg til norske tommer eller om den er såpass ny at det metriske systemet kan ha vært anvendt. Noen mål på benken går pent opp med centimeter, mens mange av målene faller fint sammen med hele, halve, kvart- og åttendedelstommer. I tillegg virker det som at enkelte mål slenger litt under hel dimensjon. Jeg noterte målene underveis både i tommer og cm, men etter hvert ble jeg ganske sikker på at benken er tenkt i norske tommer, og at enkelte avvik fra dette kan skyldes dimensjonen på emnene de har brukt, etter tørking og oppretting. Videre oppgir jeg her hovedmålene i meter og detaljene i norske tommer, da dette faller naturlig i denne sammenhengen.

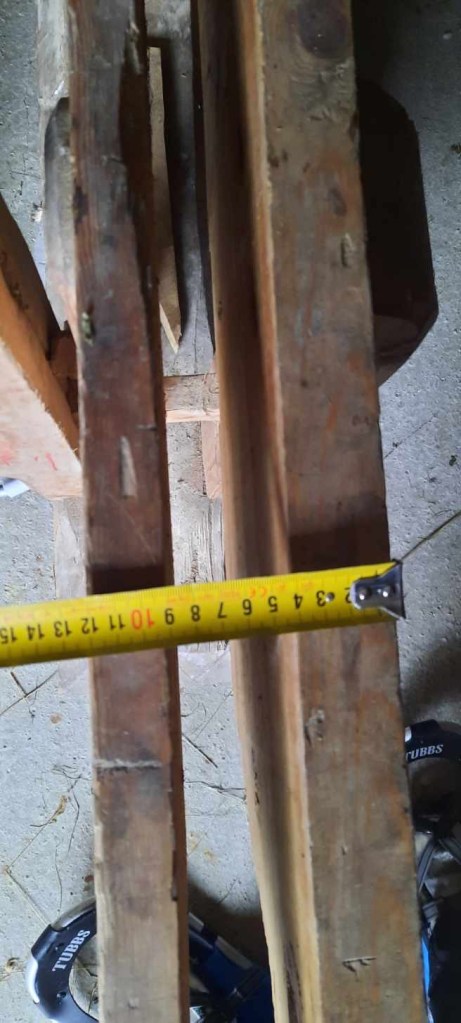

Skottbenken har en høyde på 76 cm, noe som gir en fin arbeidshøyde.  Benken har to sett med langbord, ett på 3,03 meter, og ett par på 4,7 meter. På de korte bordene er føttene plassert med senter 71 cm inn fra endene, mens på de lengste bordene er føttene plassert 92 cm inn. I tillegg er det forskjellig dimensjon på langbordene, de korte bordene er 6 x 1 3/8«, mens de lange er 6 ½ x 2«. Logisk nok er de kraftigere jo lengre de er. Benken er gjort tilnærmet slett utvendig på den siden med fast vange, der du står og høvler. Det virker fornuftig, du kan gå tett inntil benken hele veien når du jobber.

Langbordene er av gran, normalt med kvist her og der, men ganske jevnvokst og lite spor av tennar og spenninger. De har unngått rota på treet her, og funnet rolig ved, men ellers ikke vært så nøye på kvaliteten. Langbordet som er fast har to loddrette hull, som dannes av hver sin klave i bjørk på yttersiden, Disse er spikret fast i langbordet, og er pent avrundet, siden dette er den siden du står når du høvler. Det faste langbordet er tredd ned over toppen av den ene stolpen på hver fot, og er nøyaktig felt, slik at det låser godt med lite slakke.

Begge de faste langbordene er merket med en «I» på den ene klampen, og den ene foten er også merket likens, slik at føttene har fast plass i langbordene. De løse langbordene som ligger mot skruene kan bare monteres en vei, og slik har alle deler fast plass når benken er montert.  Jeg tolker dette som at nøyaktig tilpasning er viktig her. De var opptatt av minst mulig slakk, for å få minst mulig rakling og bevegelse når man bruker benken. Føttene er laget i gran og bjørk. Selve labben, og stolpen til den faste vangen er i gran, mens stolpen med skrue i, selve skruen og tverrtreet imellom er lagd av bjørk.

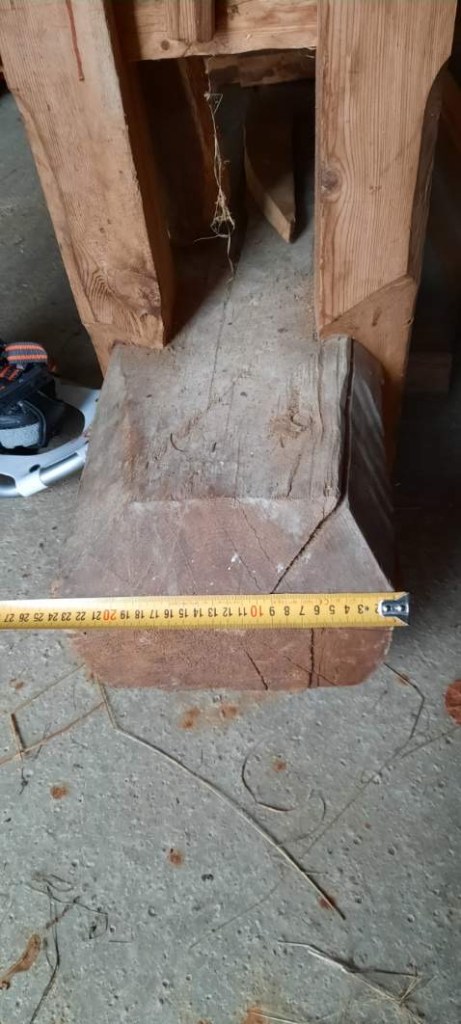

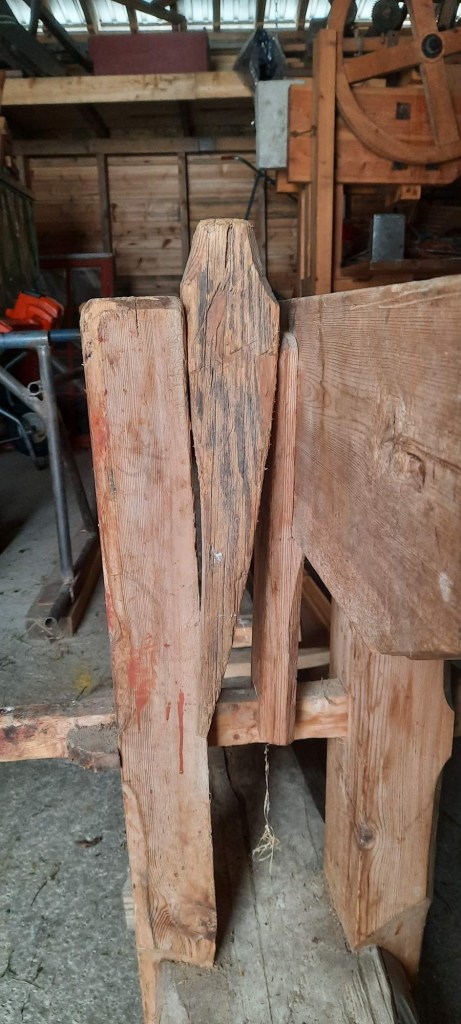

Alle fellinger på føttene er også ganske presise. Begge stolper er felt med en 2« tapp ned i labben, og disse er låst med ½« trenagler som er boret inn fra ene siden i labben. De går ikke tvers gjennom labben. Hodet på naglen er til dels firkantet. Skruene har ytterdiameter på 2 1/8«, mens hodet er 3 1/2 «. Det går en 5/8« gjenga bolt tvers gjennom tverrtreet og begge stolpene, med skive og mutter på hver side. Dermed kan man stramme opp hele bukken, og holde den stabil og stødig.

Men hvor gammel er benken? Det er sirkelsagskur på vangene, og det er brukt svart trådspiker for å feste klamper m.m. på disse. Boltene som står i har sekskantet mutter og rund skive. Det lille vi ser av gjengene ser grovt ut (tommegjenger). Bolt, skive og mutter minner om detaljer fra andre gjenstander fra tidlig 1900-tall. Selv om langbordene med sirkelsagspor i teorien kan være nyere enn føttene, så tror jeg ikke det. Alle delene fremstår helhetlig og veldig godt tilpasset hverandre. Dersom gjengesnittet har vært brukt på denne benken, kan den ikke være eldre enn 1874. Summen av disse detaljene gjør at jeg foreløpig tipper alderen til å være ± 1900.

Dette er alt i alt en flott benk, som virker å være utformet for å lett kunne demonteres og flyttes. Høvelspor og tilpasninger vitner om at den er lagd av en trygg og effektiv håndverker som har hatt et avklart forhold til hvor det er viktig å være nøye, og hvor det ikke er så nøye at dimensjonene varierer litt. Det blir spennende å se om det fins flere opplysninger om benken, og om det fins tilhørende høvler etter hvert.

Skottbenk fra gården Engeli, Onsaker i Jevnaker

Her på bloggen har vi tidlegare skrive om ulike utdanningar rundt om i Noreg og Sverige som nyttar skottbenken i undervisninga. Denne hausten har studentane som tek bachelorutdanninga i tradisjonelt bygghandverk på NTNU i Trondheim ei oppgåve i faget tradisjonsfagleg fordypning 3 der studentane skal snikre sin eige skottbenk eller høvelbenk. Som ein del av oppgåva skal dei registrere og dokumentere gamle originale benkar i sitt område av landet. Studenten Hans Høgnes har funnet ein hittil uregistrert skottbenk i Jevnaker kommune og har gjort ei oppmåling og registrering av denne. Vi ser fram mot at nokon byggjer ein ny skottbenk med denne som modell. Vidare følgjer tekst og bilete av Hans Høgnes.

Skottbenken frå låven på Engeli

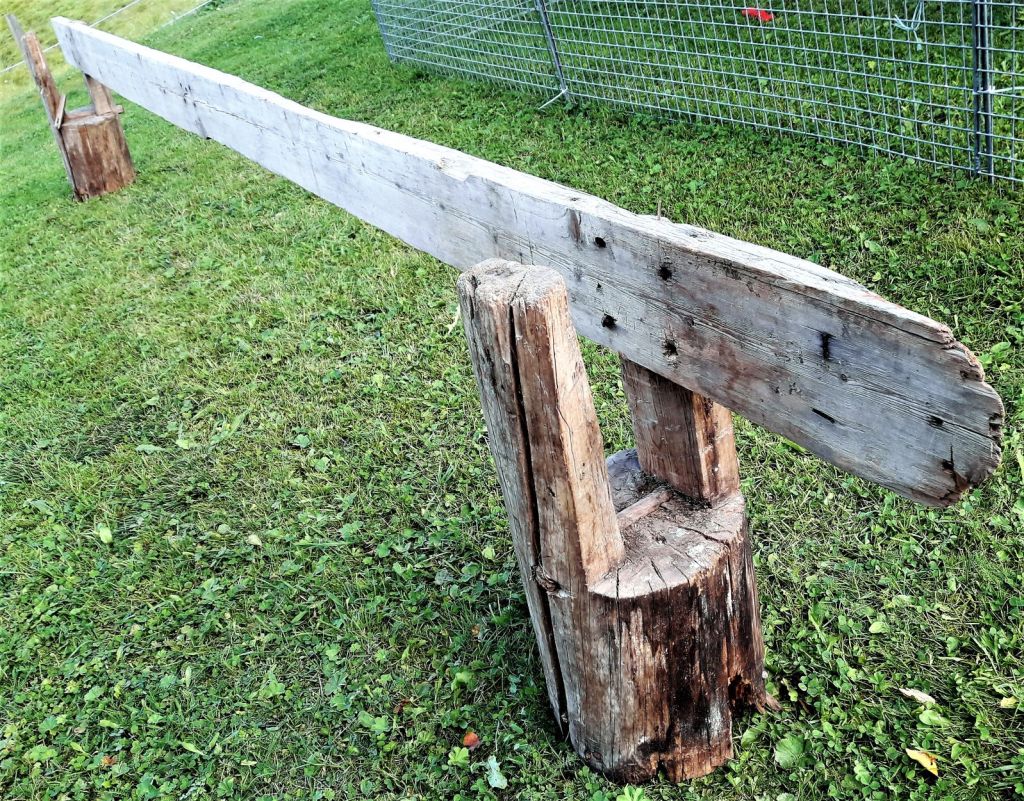

Skottbenken ble funnet ved en befaring av låven på Engeli i 2015. Låven hadde sterkt fremskredet forfall og jeg var der for å vurdere tilstand og lage en rapport for å søke midler til istandsetting. Det viste seg at dette ble et urealistik prosjekt for eier, og låven ble av sikkerhetsmessige grunner revet. Det er ikke kjent at det har vært utøvende håndverkere på gården ut over til eget husbruk. Det kan nevnes at det var smie på bruket. Historien til benken er dermed usikker, men det er ikke usansynlig at den kan ha blitt brukt da huset på gården ble bygget i ca 1875. Gården Engeli ligger helt ned mot Randsfjorden, så tanken om at skottbenken kan ha vært brukt i forbindelse med båtbygging kan ikke utelukkes. Dette på lik linje med to skottbenker som er funnet i Lima i Sverige som jeg ser at det stilles spørsmål til om kan ha vært brukt til det. De to svenske benkene har svært lik utforming og benken jeg har funnet har tegn på at den har vært skjøtet ut for å høvle lange emner.

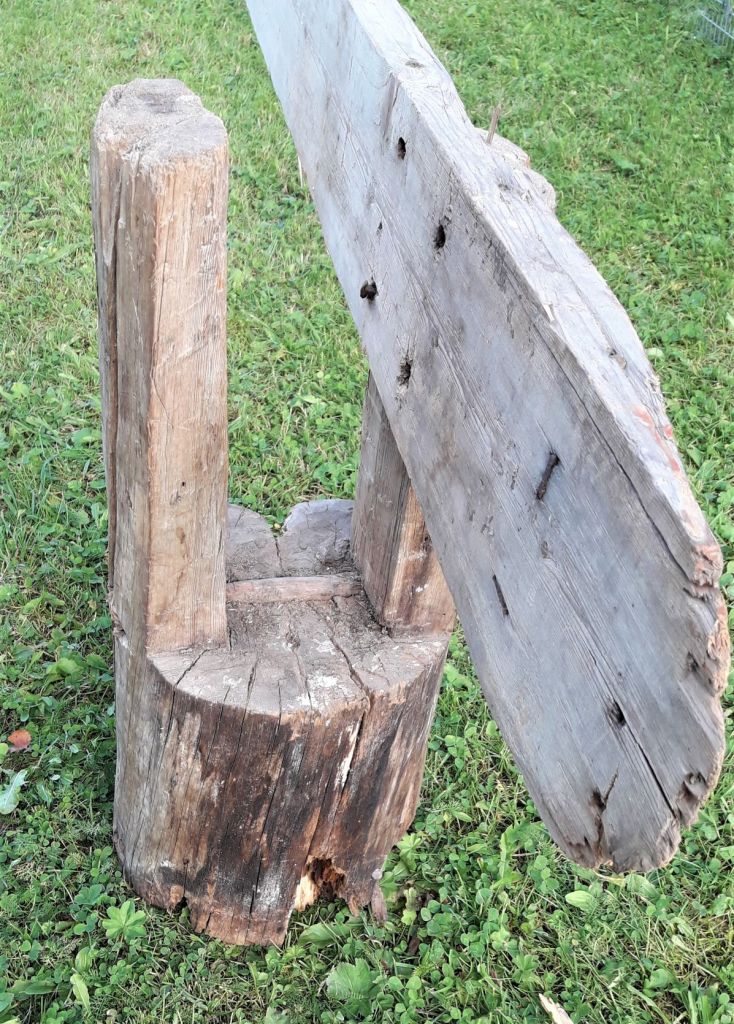

Den ene av de to kabbene som utgjør understellet til skottbenken

Benken er enkelt utformet ved to kabber i furu er brukt som «bukker/understell». I hver kabbe har det blitt hugget ut ei kløft som er flat i bunnen og det dannes dermed to «horn» der et fast langbordet er spikret i det ene hornet og et løst langbord har blitt festet med kiler mot det andre hornet. For å minske faren for kløyving av kabbene er det brukt en gjennomgående konisk treplugg med diameter ca 30-35mm som er kilt i den tynneste enden. Ca 1/3 av trepluggen stikker over den relativt flate bunnen av kløften mellom hornene. Det ser ut til at hele bukken har hovedsakelig blitt tilvirket med øks med ca 65mm bred, litt buet egg. Det er også noen merker etter et ca 30 mm bredt tapp/stemjern. Tverrvedsnittet som danner bunn av den ca. 25 mm dype hylla som det faste langbordet hviler på, er saget. Arbeidshøyden har vært ca 72-75cm.

Det er en del spor etter bruk ved at det faste langbordet har vært rettet av noen ganger da det er parallellt til ca halvvegs og smalner av mot toppen. Det ene hornet på siden der løsbordet skal kiles er noe høyere en de andre, men om langbordene har vært 8″-9″ brede da benken var ny vil også dette hornet ha gått under toppen av bordene.

Kabbene/bukkene bærer preg av at de har vært stikkspikret til gulvet i flere omganger da det er mange gamle spikerhull og hele og knekte spiker rundt kanten på begge kabbene. Det er er også blitt brukt lektestomper som har blitt spikret fast i siden på kabbene og ned i gulvet for stabilisering ved bruk. Disse er spikret med trådspiker med riflet hode og har nok kommet på i ettertid.

Undersida av den ene kabben med spiker som har vært brukt til å feste den til et gulv eller lignende

Det faste langbordet er i gran og har noe varierende tykkelse som varierer mellom 38 – 47mm og bredden er ikke parallell, da det er 190 mm i rota og midt på og 175mm i toppen. Jeg finner ingen spor som sier noe om langbordet er skåret på oppgangsag/kransag, kun økset underside og de tre øvrige sider høvlet. I den ene enden av langbordet er det en økset skrå flaksjøt med spikerhull som jeg først tolket til at dette var et gjenbruksbord. Ved nærmere undersøkelse har jeg mer tro på at langbordet har vært skjøtet ut for å få benken lengre da de fleste bruksspor tyder på at langbordet har sittet på benken fra den var laget og at flaksjøten er laget samtidig eller senere en benken. I den andre enden er bordet kappet med sag, noe ut av vinkel. Bordet kan her ha vært kappet en gang da sagsnittet virker nyere enn resten av sporene på benken og det er lite slitasje på kantene av snittet. Det faste langbordet sitter med margen inn mot senter av benken. Det er også et borret hull på ca 13 mm i langbordet i nærheten av den ene kabben som kan tyde på at det har vært satt opp en treplugg som lengdestopp. Det ser ikke ut til at det har blitt brukt stopphake/høvelstopp i jern.

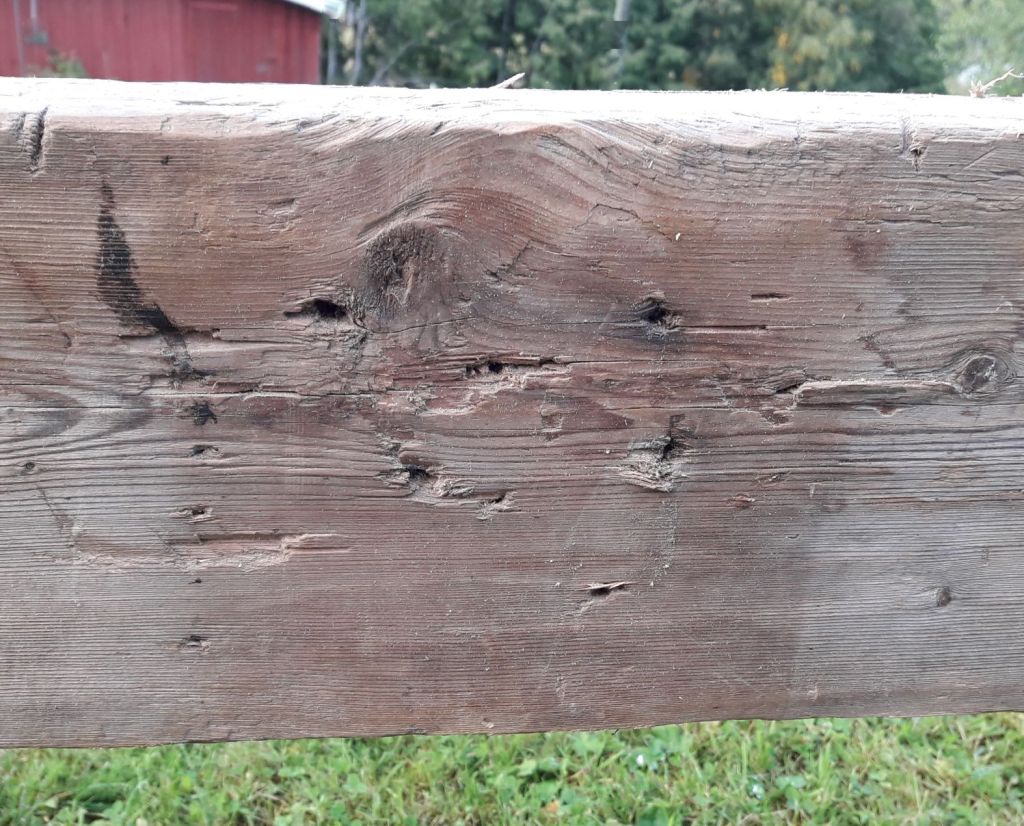

Midt på langbordet er det tydelig fargeforskjell og spikerhull. Det antas at det kan ha vært brukt en bukk til som ekstra understøttelse/mothold for rettbordet? Det er ikke tatt ut i langbordet her slik som for hornene i hver ende.

Hornet er felt inn ca. 10 mm i langbordet og det er saget inn og tatt ut en hylle i hornet på ca 25mm som langbordet hviler ned på. I hvert horn er det spikra med 4 stk. 4″ handsmidde spiker fra innsida og ut i hornet og neia. Lengde på langbordet slik det var da jeg fant den er inkl. skrå flaksjøt: 4,70 meter. På denne benken er det løse langbordet forsvunnet, så man må bare gjette seg til hvordan dette eksakt har vært utformet. Med bakgrunn i at den ene benken som er funnet i Sverige forøvrig er så å si identisk, kan man anta at utformingen av det løse langbordet også har vært relativt likt på denne. Det har ikke lykkes meg å få tak i eksakt utforming ut over bilder funnet på nett på den svenske benken. Det løse langbordet må ha stått på stående bordbiter som har stått ned på bunnen av kløfta mellom hornene, eller kun på ryggen av trepluggen som stikker 10-15mm over bunnen. Det siste vil gi en mer eksakt høyde på langbordet under bruk da det fort vil bygge seg opp flis/spon om det står nede på hel flate. Dette underbygges også av at toppen av trepluggene kan virke «blankslitte».

Avstanden fra rettbordet og bort til det andre hornet er ca 12-14 cm. Det vil si at om det løse langbordet er som det faste, ca 38-47mm og en kile på ca 25mm vil det kunne høvles opp til ca 2″ tykke bord i denne benken.

Oppmålingsskisse av skottbenken

Skottbenken på Krogstad i Bardu

Skottbenken fra Krogstad
Skottbenken fra Krogstad i Bardu er tatt ut for fotografering. Foto: Pål Prestbakk

Studentane på Tradisjonelt bygghandverk på NTNU har arbeidd med ei heimeoppgåve der dei skulle finne, registrere og måle opp gamle originale skottbenkar i sine nærområde. Student Pål Sneve Prestbakk har tatt for seg ein skottbenk i Bardu kommune i Troms. Denne benken har så vidt vore tema tidlegare her på bloggen, men ikkje vore grundig dokumentert og målt opp. Her kjem tekst og bilete frå Pål.

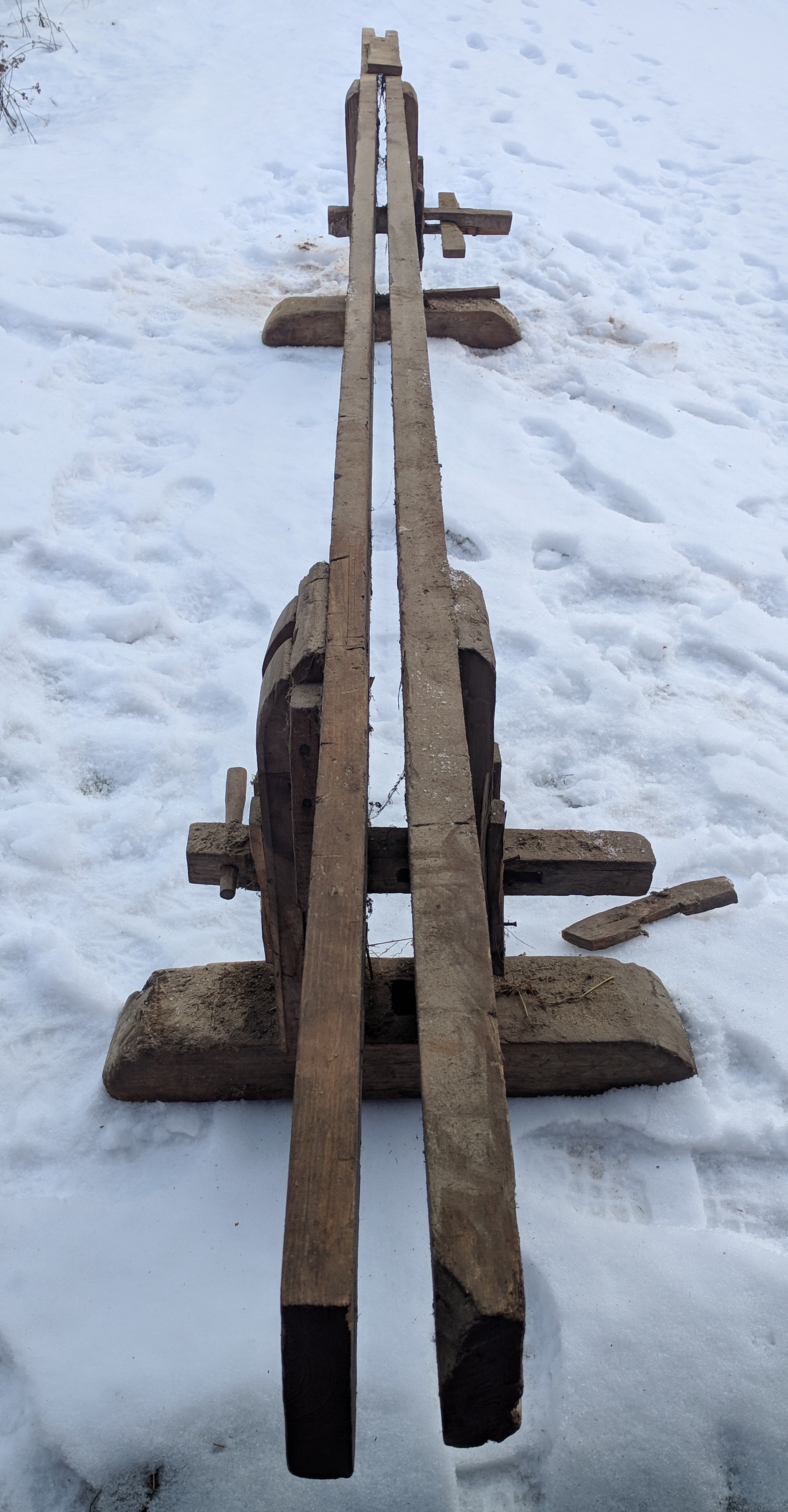

Skottbenken på Krogstad
Skottbenken på Krogstad tatt ut for fotografering.

Registrering av Skottbenk, av Pål Sneve Prestbakk, nov 2017.

I min søken etter skottbenk i heimtraktene mine var det lite å finne. Jeg har snakket med flere i bygda mi, på Prestbakken, noen har hørt om skottbenk, andre husker å ha sett en, men det lot seg ikke gjøre å finne innenfor de nærmeste kilometeren. Det er fremdeles et par gårder og 5-6 fjøser jeg kan tenke meg å grave gjennom for å se etter skottbenk, får ta opp den tråden på nyåret. Etter tomhendt leiting annonserte på Facebook i forskjellige lokalgrupper og historielag, og jaggu fikk jeg svar! Flere kjente til en skottbenk i Bardu, litt nord for Setermoen, på Krogstad. Jeg tok kontakt med eieren, og avtalte å komme innom. I mellomtiden undersøkte jeg litt om gården Krogstad, der har det vært drift siden 1858, og det er mange flotte bygg på eiendommen. Stort fjøs fra omtrent 50-tallet, smie, garasje, våningshus fra 1873 og flere mindre bygninger. Ved siden av fjøset har eieren et miniatyr-museum, med utstilling av alskens forskjellige redskaper og verktøy. Her var det blant annet et par not- og fjærploger for pløying av golvbord i skottbenken, så de har trolig vært i bruk på denne skottbenken. Sætra som tilhører gården håper jeg å kunne se nærmere på ved en senere anledning, den er lafta i bjørk og har stått siden 1886 i lia over Krogstad.

Skottbenken på Krogstad dukket også opp i nettsøkene mine, da Roald Renmælmo allerede har snust den opp for noen år siden og skrevet om den på Norsk Skottbenkunions blogg, det kan du lese om her.  Jeg tok turen til Krogstad og fant benken som hang under tanga på sperrebukkene i fjøsen.

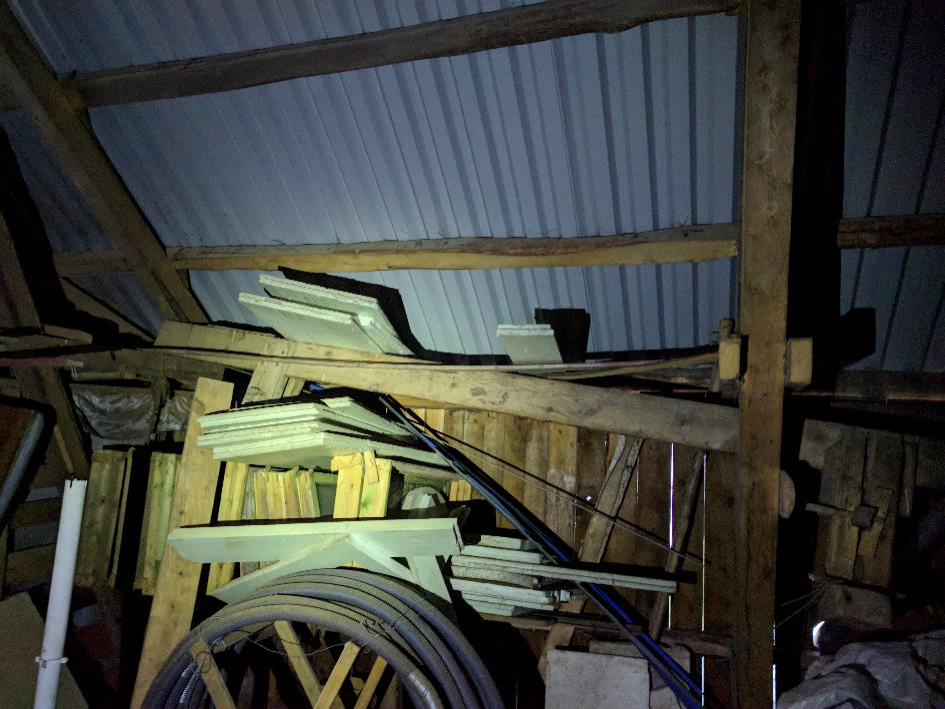

Skottbenken på plass
Skottbenken på plass på låven på Krogstad

Vi fikk «demontert» skottbenken fra fjøsen, og den ut fikk se dagslys for første gang på flere tiår. Ute var det nok dagslys for å se nærmere på detaljene. Lengden på benken er 4,7 meter -altså en ganske lang benk. Høyden er 70cm, og bredden på fotstokken er 75-80 cm. Detaljmål kommer fram på oppmålinga lenger ned.

Skottbenken tatt ut for fotografering
Skottbenken tatt ut for fotografering.

Plasseringen av føttene er ca 90 cm innpå langbordene, altså forhold 1:5 av lengden, ei fin fordeling for også å kunne jobbe med kortere emner i benken. Alt er gjort i furu, bortsett fra kiltappene som er i bjørk. Det er også spjelkinger på de fleste beina, både for å holde sammen etter oppsprekking, men også for å ta opp for det slitte og rivne treverket. Denne benken har nok vært i drift over lang tid da det er store bruksmerker og slitasjer.

Emnene til langbordene er ikkje av rett og fin ved, snarere tvert imot. Noe stor kvist og en av endene har fremdeles verktøyspor fra øks, snekkern har nok vært opptatt av å beholde mest mulig av lengden. Det faste bordet er ca 8 x 23/4’’ og det lause bordet er omtrendt 2’’ lavere og en halvtomme tynnere. Det faste langbordet er skjøtt med halv blading og skåring ved den bakerste foten. Dette var flott utført, og begge langbordene er enda rette og fine i dag.Kilene for stramming er 40 og 50cm lange, står i en sliss på ca 2 cm og er godt slitt. De har nok vært i bruk lenge, men det er tenkelig at de har vært byttet ut gjennom årene.

En annen raring finner vi oppå langbordene, et kort bord er spikra i hver ende, en spiker i hvert langbord, denne sørger nok for at ikke langbordene skal forskyve seg i lengderetningen. Den kan for så vidt også brukes som mothold om en vil høvle emner på flasken oppå benken, da benken kan åpnes nesten 5 tommer. Detta må testes i praksis. Bordbiten vil i de fleste tilfeller bare være i veien, så jeg har ikke noen god formening om denne løsninga.

Lite bord spikra oppå langborda
Lite bord spikra oppå langborda

Her er målene på beina merket opp. Legg merke til at det også er forskjellig tykkelse på de to beina. Under den løse er det en liten kil for å finjustere høyden på langbordet.

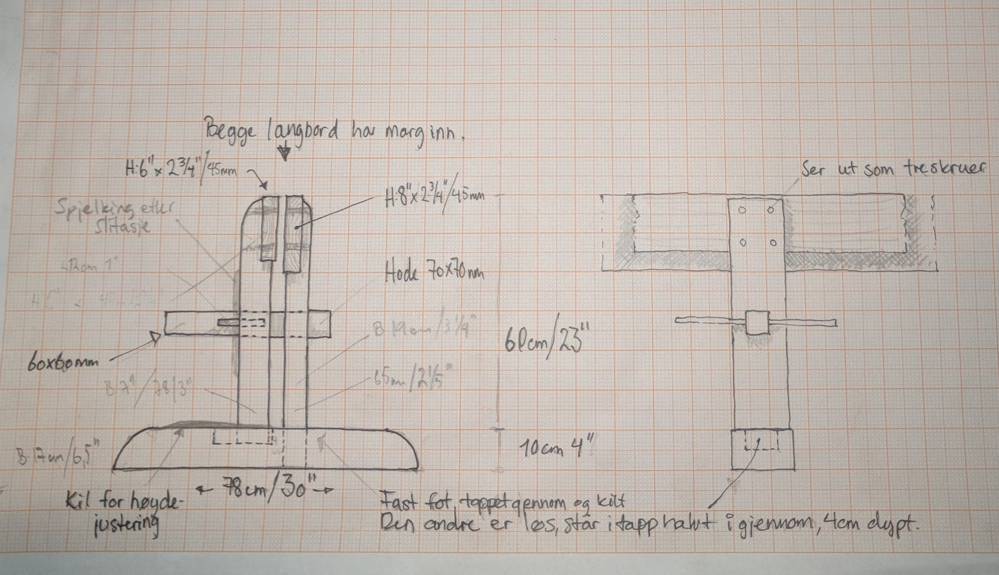

Oppmåling
Oppmålingstegning av skottbenken på Krogstad

Den faste foten er tappet helt igjennom fotstokken og kilt fast. Den løse står i et romslig tapphol. Langbordene står med marg ut og ser ut til å være festet med 4 treskruer på hver fot. Jeg syntes å skimte spor etter gjengesnittet på den 1’’ bjørkepluggen, den e gjennomgående. Bordene ligger i alle fall godt inntil fremdeles, og det er ikke noen spiker i den opprinnelige utførelsen, kun i spjelkingen.

Om langbordene er festa med treskruer, slik jeg har sett på labankdører, så undres jeg over hvordan dette gjøres i praksis for å unngå slakk. Det må prøves! Og jeg må ta en ekstra titt på benken for å sjekke dette nærmere. Jeg skal lage en kopi av denne benken, jeg har grovsaged tørre furuemner til benken og går i gang med disse på samlingen i desember. I fjor saga vi tre toms plank på Aursfjordsaga og stabla til tørk, men jeg er redd de er i korteste laget om jeg skal rekke 4,7 meter. Kanskje det blir samme skjøt av langbord som i originalen!

Skottbenken på Nesset Gnr. 2, bnr. 1 i Tolga kommune

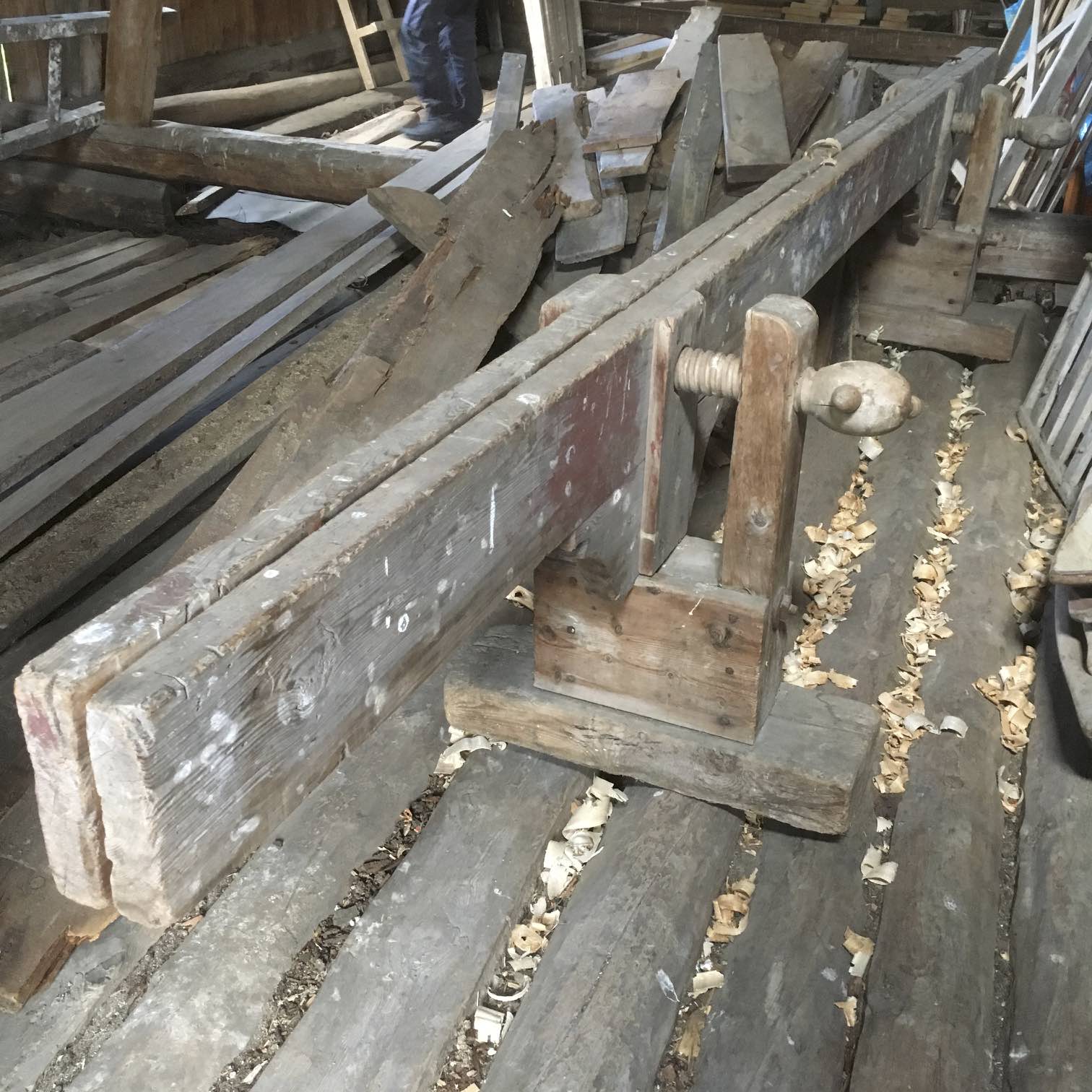

IMG_7326
Skottbenken  på Nesset. Foto: Roald Renmælmo

Som lærar for studentane på bachelorstudiet i tradisjonelt bygghandverk på NTNU er det veldig givande å få tips om interessante skottbenkar rundt om i landet. I august i år hadde vi samling i høvelmaking på Røros og då var nokre av oss og besøkte student Jostein Utstumo i Tolga. Då kunne han vise oss ein veldig fin skottbenk som var teke vare på på garden. Eg fekk teke nokre bilete av benken då, men rakk ikkje å gjere ei grundig oppmåling. Heldigvis har Jostein målt opp denne benken til si skottbenkoppgåve. Den vidare teksten og oppmålingsteikning er frå hans oppgåve.

I tidligere blogginnlegg på https://tradisjonshandverk.com/2017/01/20/hva-skjer-pa-roros/ har jeg blant andre bygninger, omtalt bygningen som huser skottbenken som nå skal omtales. Benken befinner seg på en gård helt sør i Tolga kommune i Nord-østerdalen i Hedmark fylke. Fjøsbygningen som benken står inne i er bygd i 1802 og gården har bosetting fra ca. 1750.

Skottbenken er av typen med skru for stramming, den er 4,4m lang og 72cm høy. Den består av to bukker som det det er festet to langbord til der det ene er fast og det andre er løst slik at man kan feste et emne som skal høvles rett i mellom dem. Noen benker har bord til avstivning, det er det ikke på denne og jeg kan ikke se spor etter det heller. Det løse langbordet har påmontert noen ekstra klosser med karnissprofil mulig at disse også kan gi en avstivende effekt?

bilde av tegning av Skottbenk Nesset
Oppmåling av skottbenken på Nesset i Tolga

Om alderen blir jeg usikker, det er brukt en form for gjenget jernstang med mutter på for å holde den sammen. Den mutteren med firkanthode gir meg en følelse at vi ikke er tidlig på 1800-tallet men heller nærmer oss utmot/utpå 1900. Skruen og armen skruen går igjennom er av bjørk, skruen er relativt grov ca. 6 cm i utvendig diameter.

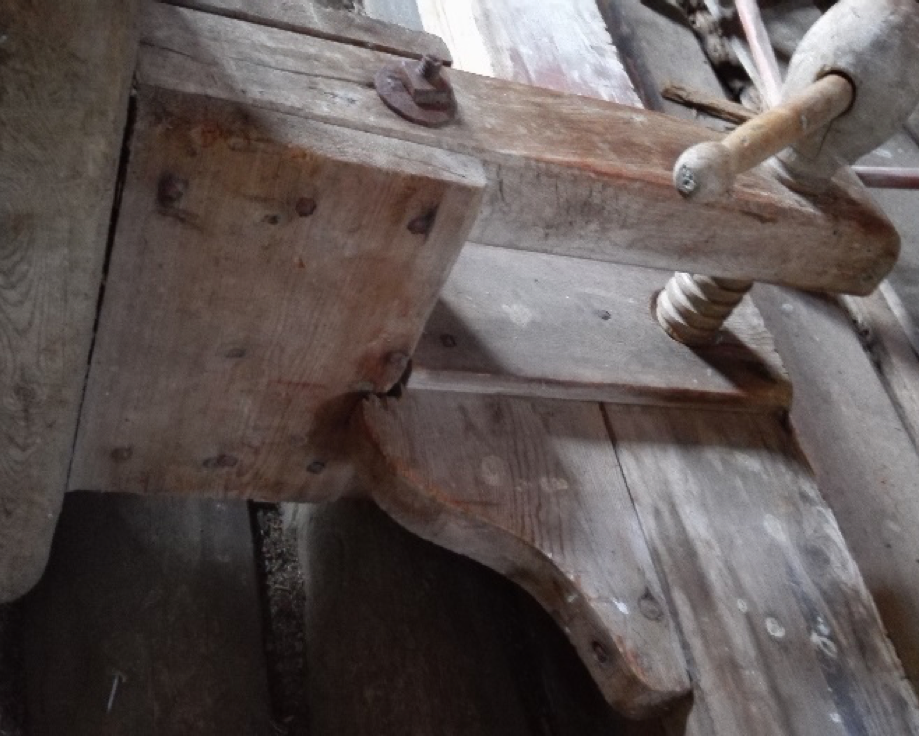

Har lagt benken på siden, man ser både bolt og spiker som er brukt. Foto J.Utstumo

Benken ser ut til å være godt brukt og etter hvert noe misbrukt, en kuriositet er at det står en benkehake i fastbordet ca. 60 cm fra enden, noe som kan tyde på at benken har blitt brukt til å høvle flate på, og ikke bare til å rette kant.

Det finnes fortsatt noe høvler og verktøy på bruket selv om det ikke er voldsomt imponerende er det noe ved seg allikevel. Det er noe okshøvler og den ene der har ski så den er nok antagelig brukt på skottbenken, de er mye diverse i den kassa og det er lite trolig at det er personen som lagde skottbenken som sist brukte høvlene. Høvelen som står oppå skottoksen har både klasse og stil.


Bruk av benken

Gårdsbruket har noen stykker av pent snekkerhandverk både på fjøsbygningen og i en gammel himling som i dag befinner seg på kaldt loft i våningshuset. Det er naturlig å tro at benken kan ha vært i bruk til noe bygging på gården her. Men om den er har vært med fra første stund er jeg noe usikker på?

Figur 7 er fra våningshuset som mulig er bygd ca 1750 og figur 8 er ifra fjøsbygningen som er bygd 1802. Utpå begynnelsen av 1900-tallet ble gården delt og fjøsbygning fulgte da med i oppdelingen og et nytt våningshus ble da bygd til det nye bruket. Forrige vinter gjorde jeg en liten oppdagelse da jeg gjorde et lite arbeid på en gammel dør i den bygningen som jeg synes var spennende; nemlig gerikt med notspor for panel. Om denne og resten av panel i huset er høvlet på skottbenken er ikke usannsynlig. Figur 9 er en gerikt fra det nye våningshuset som ble bygd da gården ble oppdelt rundt 1910.

Strykebenken i Hoftun, Suldal

Denne benken dukka tilfeldig opp under synfaring av eit vedlikehaldsprosjekt på eit stabbur i Hoftun, Suldal. Den stod stua vekk bak ein del ting på lemmen. Og det var eit heilt lite løft som måtte til, for å få den fram og ut i lyset for dokumentering.

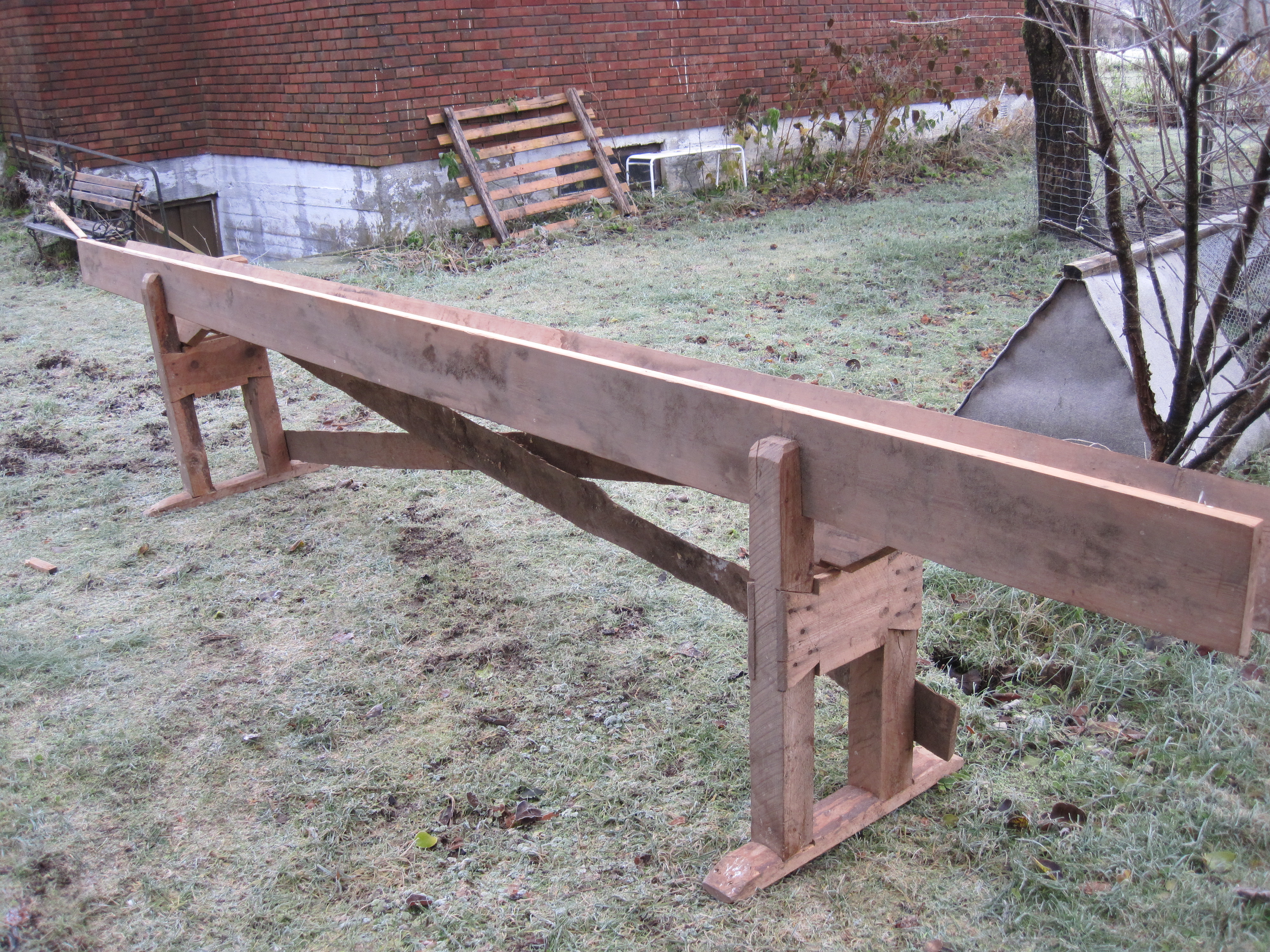

2017-11-13 10.54.56
Strykbenken i Hoftun

Benken måler 4500mm i lengda og er 875mm frå gulv til øvre kant langbord. Benken føyer seg rett inn i rekka av andre benker frå Suldal i utforming og funksjon. I dette tilfellet er all materialen skoren på sirkelsag og det er berre innsida og øvre kanten av langborda som er høvla.

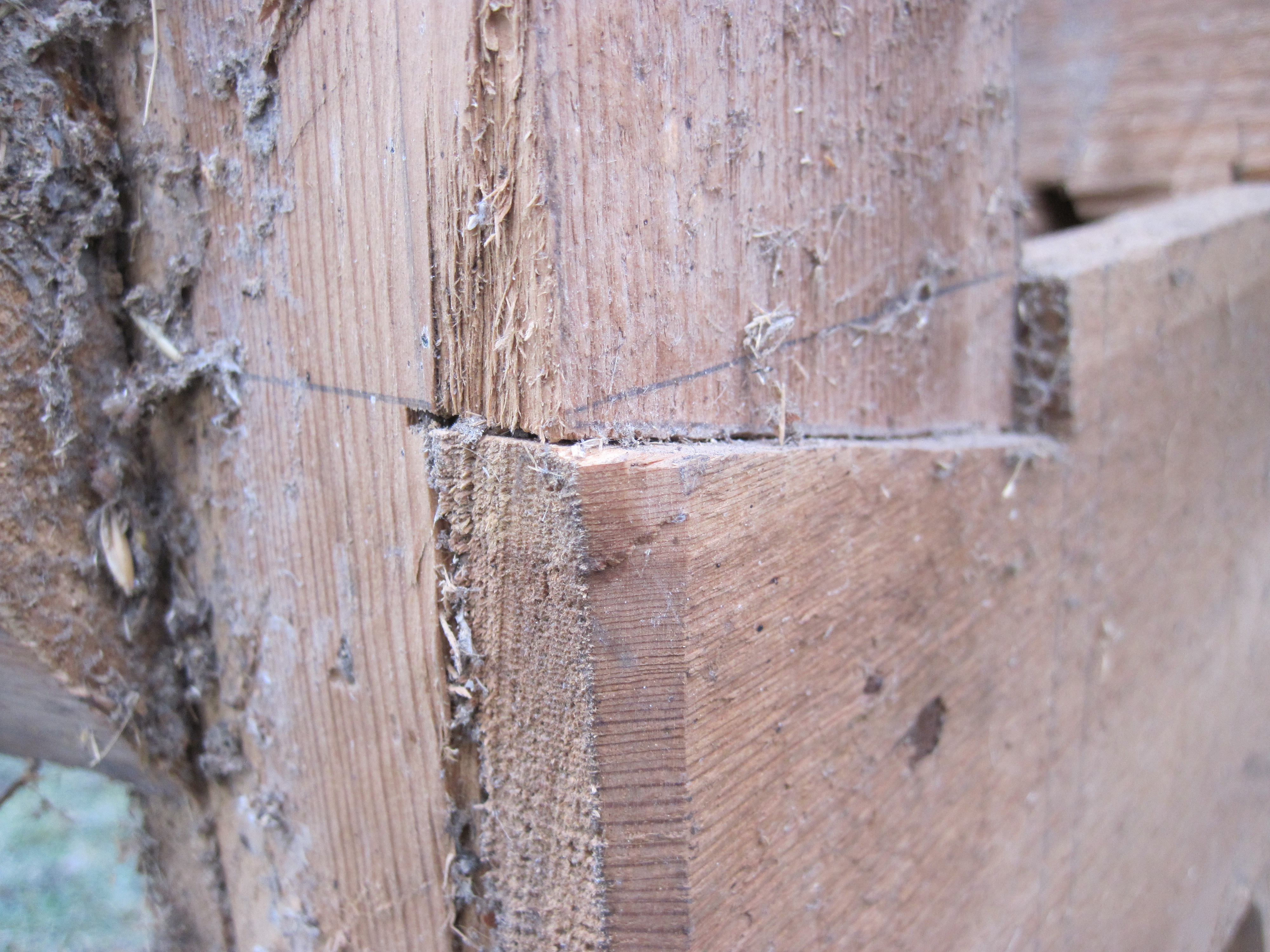

2017-11-13 10.56.09
Her ser me merkinga for plassering og uttaking til svalehalen.

Studerer me litt på oppmerkinga er det tydeleg nokre punkter som er avgjerande. Til dømes er dette øvre kanten på borda med svalehale som held beina saman. Denne høgda må vera lik på begge sider for at ikkje høgda på det lause langbordet skal endra seg ved forskjellige tjukner på arbedstykket. Dette er avgjerande for om den ferdighøvla kanten er vinkel i forhold til innsida på det faste langbordet. Vinkelen på svalehalen ser ut til å vera utført på frihand, då djupna på hakket ikkje er lik på nokon av dei.

Ser me tilbake på blogginlegget om Samanlikning av strykebenkar frå Suldal og studerer biletet av Nordmarkbenken, har den knektar spikra fast til beina på baksida. Restar av ein slik knekt er der og på eine foten på benken frå Hoftun. På den andre foten er der spor som fortel om at der har vore ein. På same måten som på Nordmarkbenken, ser det ut som om denne ikkje har gått heilt opp slik at den fluktar med øvre kant på beina. Det er fortsatt uklart for meg kva denne har vore nytta til. Det verkar for meg som om den vert for smal til å lagre materialar på (jf. Nordmarkbenken).

Krossbanda ser ut som om dei kan vera tilført ved eit seinare høve. Dette samsvarar med fleire andre benker eg har studert. Men dei er komt til før knektane forsvant, då borda er tilpassa spora etter knektane. Det er berre innfestinga av det faste langbordet som utgjer avstivinga i lengda om ein ikke har skrå- eller krossband. Dette er erfaringsvis nok, då benkane me brukar på museet ikkje har ekstra avstiving i lengda. Dette er Kolbeinstveitbenken som er i stålhallen pga lengda og ein nylaga, kortare variant av same som passar betre på verkstaden.

2017-11-13 10.55.44
Hoftunbenken på baksida

Når det gjeld oppmåling av benkane frå Suldal, har eg begynt å tenkje på kor nøye det er med å detaljteikne dei. Eg tolkar at benkane er noko som er laga til på plassen av til dømes ein omreisande snikkar. Han har nok ikkje hatt med seg strykebenken på trøsykkelen. Alle benkane eg har sett på til nå, er av forholdsvis grove og tildels vinne materialar.  Det varierar og om rettsida på langborda vender inn eller ut. Det som er avgjerande for å få til ein strykebenk som fungerer etter intensjonen er:

  • at lengda på langborda må stå i høve til arbeidstykka ein skal høvle.
  • arbeidshøgda på benken må vera lageleg
  • lik høgd i øvre kant, framme og bak, på samhaldet mellom beina
  • at øvre kanten på samhaldet er vinkelrett med innsida på det faste langbordet.
  •  at øvre kanten på langborda er i vinkel til innsida på det faste bordet
  • at langborda er beine etter lengda

Med dette i bakhovudet, og med tanke på samanlikningsgrunnlaget, har eg berre laga ei enkel skisse med nokre hovudmål om ein vil lage ein tilsvarande benk. S-C458-17111412160

Alle foto er tekne av underteikna.

Ny skottbenk (Jarle-benk), søknad om opptak i Norsk Skottbenkunion

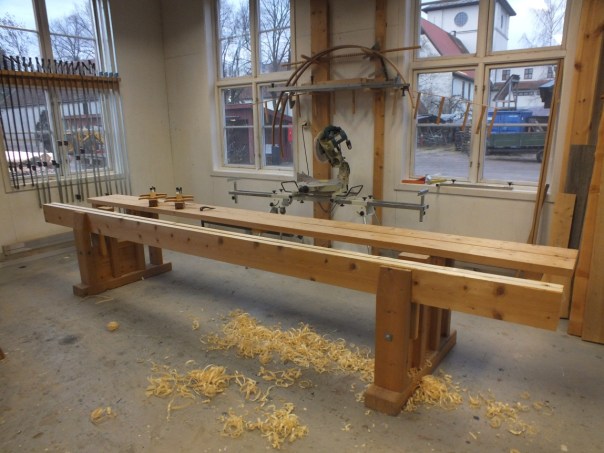

Denne benken ble laget under en samling på Røros i 2010, det var under denne samlingen at ideen om Norsk Skottbenkunion ble unnfanget. Foto: Ole Jørgen Schreiner
Denne benken ble laget under en samling på Røros i 2010, det var under denne samlingen at ideen om Norsk Skottbenkunion ble unnfanget. Foto: Ole Jørgen Schreiner

Ole Jørgen kunne vore blant våre aller fyrste medlem sidan han var med då ideen om Norsk Skottbenk Union vart unnfanga. Han laga sin fyrste skottbenk i samband med kurset i bygging av skottbenk på Røros i 2010. Det er ikkje nok å ha laga sin eige skottbenk for å bli teken opp som fullverdig medlem i unionen. Ein må også sende inn dokumentasjon som blir publisert på bloggen. Dette siste har tatt litt tid for Ole Jørgen. Vi er glade for å ha fått inn søknaden om medlemsskap og ynskjer Ole Jørgen velkommen som medlem. Vi kjenner til ei rekke potensielle medlemmer som er i same situasjon som Ole Jørgen har vore i. Dei har laga seg skottbenk som er i bruk, men har gløymd å sende inn dokumentasjon for å bli tatt opp som medlem. I så måte kan Ole Jørgen vere eit førebilete som viser at det er viktig å bli tatt opp formelt som medlem sjølv om ein har vore i drift med skottbenken sin i lengre tid. Under følgjer teksten frå Ole Jørgen:

Det er blitt oppfordret om å skrive om egen skottbenk på denne bloggen for å kunne være fullverdig medlem, herved kommer mitt bidrag.

Benken er laget etter Jarle Hugstmyr sin benk, en skottbenk og arbeidsbenk på samme fot. Arbeidshøyden er 81 cm. og langplankene er 4.75 m. Den ytre planken er fast, den løse strammes med skrue. Skruen ble først laget med lånt verktøy på Røros, senere har Norsk Folkemuseum kjøpt gjengesnitt og tapp fra Tyskland, (Weiblen). 2,5″(62mm). Dette er laget i jern og er et godt fungerende verktøy. Gjengetappen er dreiet antar jeg, den er hul og det er tre hull som er boret i skrå i forhold til senter for å lage et skjær for gjengene. Nederst er det en styring med diameter 50mm. Gjengeryggen er slipt ned trappevis mellom hullene, for ikke å ta alt i ett kutt. Hulrommet i tappen slipper ut sponen. Dybden på gjengene er 8mm og fra topp til topp er det 13mm. I gjengesnittet er det to jern som skjærer skruen. Det første skjærejernet har en flate i bunnen, den siste er som en geisfuss. På den ene siden er det en flens som fungerer som styring, den har diameter 62mm. Det er viktig at skjærejernene er stilt riktig og at de er kvasse. Skruene ble gjenget opp på nytt for å gå bedre, de var noe trange. Det er blitt sagt at en kan smøre med rå linolje under arbeidet, det hjelper noe, men verktøyet blir grisete. Når jernene er kvasse går det greit tørt også. Med bruk av gjengetappen kan det ha en større hensikt å smøre, da er egg-vinkelen brattere og det blir lettere utriv i motveden, noe som motvirkes noe ved bruk av rå linolje. Til smøring av gjengene, om det er behov kan voks eller talg brukes. Mineralolje kan ødelegge treet over tid.

Benken står på verkstedet til Norsk Folkemuseum og er i bruk der. Gjengeverktøyet er også vært utlånt til Maihaugen og Sverresborg.

samlingen før jul i 2015 på Sverresborg fikk jeg også laget meg to skottploger, etter Møre-modell. Det er Jon Dahlmo som har smidd tennene som er beskrevet her tidligere.

Fra tidligere har jeg en Skottokse, det vil si en okshøvel som det er satt meier på. Den er gjort i ask og med en 2,5″ tann med klaff fra Kongsberg. Tannen hadde jeg liggende.

Skottbenken har vært i bruk ved noen håndverksamlinger og den har avlet to skottbenker (rettebenker). Det er nok arbeidsbenken som har vært mest i bruk, men med to nye skottploger vil skottbenken kunne benyttes mer.

Vi holder nå på med å montere et interiør fra midten av 1700-tallet og der mangler det gulv. Vi tenker å kopiere gulvet ut fra bilder og den beskrivelsen vi har og da vil skottplogene komme til nytte. Interiøret er fra Lie gård i Sandsvær utenfor Kongsberg, vi vet lite om bygningen den har stått i. Interiøret ble kjøpt av kunstindustrimuseet i 1897 og vært utstilt der før det kom til Norsk Folkemuseum i 1931. Her stod det oppmontert i bysamlingen fram til 1949 og har siden vært lagret. Nå er bysamlingen under rehabilitering og interiøret skal opp igjen som en del av utstillingen.

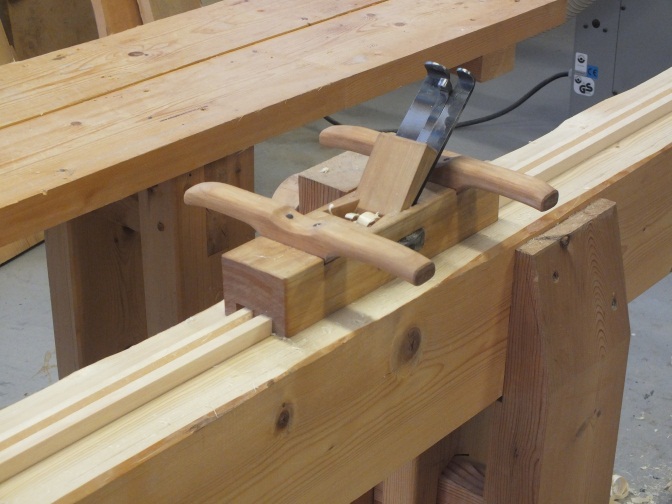

Notplogen i arbeid. Foto: Ole Jørgen Schreiner
Notplogen i arbeid. Foto: Ole Jørgen Schreiner

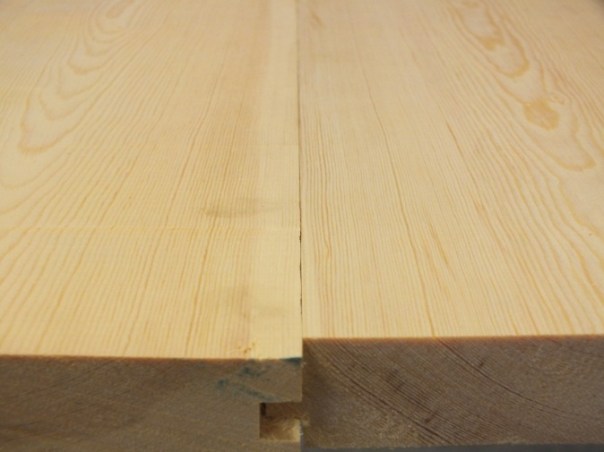

Resultatet av høvlinga. Foto: Ole Jørgen Schreiner
Resultatet av høvlinga. Foto: Ole Jørgen Schreiner

Norsk Folkemuseum 12.02 2016, Ole Jørgen Schreiner

Vi ynskjer Ole Jørgen velkommen som fullverdig medlem i Norsk Skottbenk Union. Vi er glade for å sjå at skottbenken er i aktiv bruk i museal verksemd på Norsk Folkemuseum. Spesielt artig er det å sjå at det blir laga gode høvlar til golvbordhøvling og at desse ser ut til å fungere godt.

Skottbenk fra Aure og 3 stålsplogar

Vårt nye medlem Peter Brennvik er ein aktiv mann og kjem stadig over forskjellig spennande. Eg har fått lov til å poste frå hans siste oppdaging og som han har lagt ut på bloggen sin: Verktykista og tekst og bilete under er lånt frå bloggen.

For noko sia var eg og Anders Gimse på Saga til Pål Rune Vik og henta noko kledningsbord. Der kunne Pål Rune Vik syne oss ein skottbenk med tilhørande hølvar. Høvlanne og skottbenken kjem frå ein gard på Skogset ikkje langt i frå fergekaia i Arasvika.

Skottbenken er 73 cm høg og 4,80 m lang. Festemåten er med skru. Opphaveleg har den vore kortare då langborda var påskøyt i eine enden.

Høvlane var typiske 3 ståls plogar som ein ofte finn på Nordmøre. Den eine paret med høvlar kan høvle bord med ei tjukne på 1 3/4″ og det andre 1 1/2″

Her kjem nokre bilete av benk og høvlar.

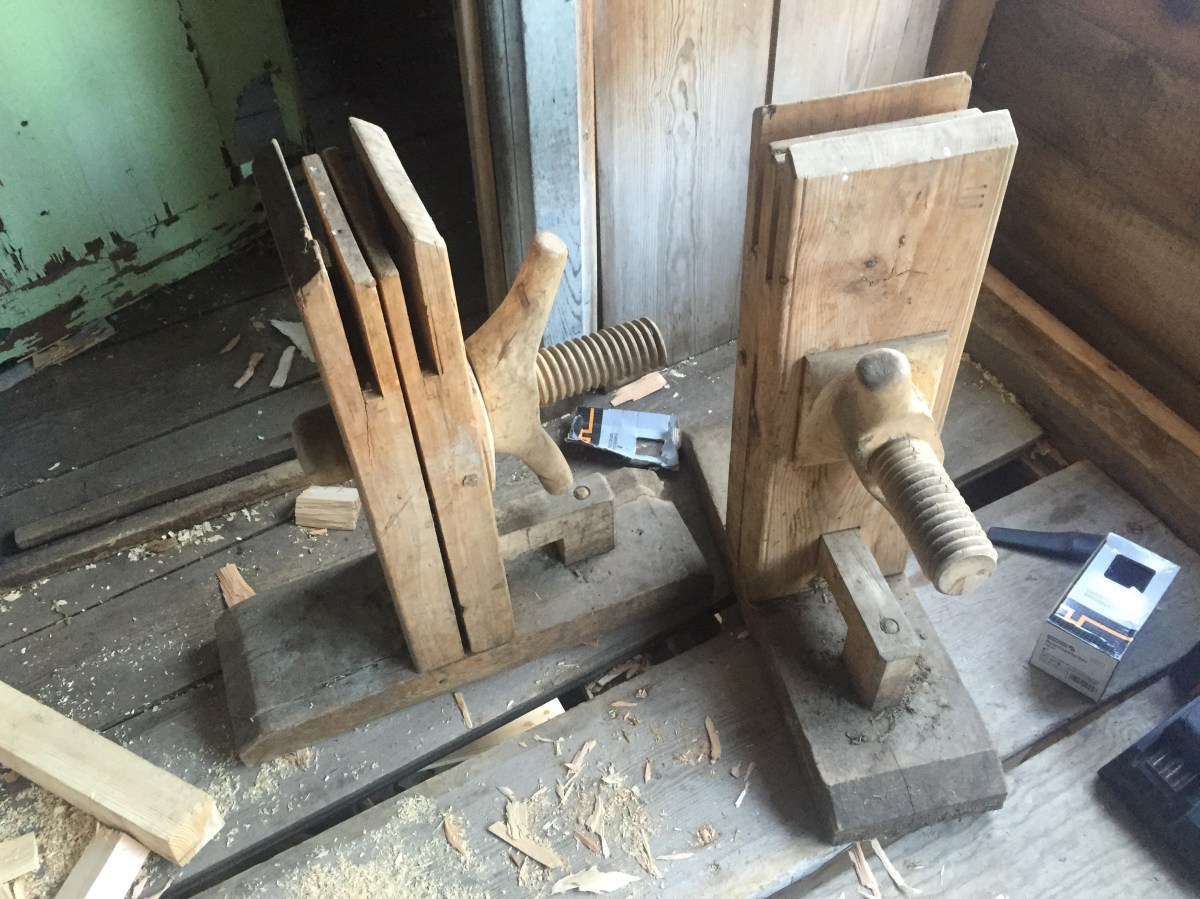

Skottbenk frå Åsskard

På bloggen Verktøykista har Peter Brennvik skrive om ein skottbenk han har kome over i Surnadal på Nordmøre. Skrivemåten på garden kan og vere «Aaskard» og det er det døme på i eldre skriftlege kjelder. I kartverket til Skogoglandskap.no er det brukt skrivemåten Åsskard og eg har brukt denne her etter råd frå lesarane. Eg har fått kopiere bilete og tekst som han har posta på sin blogg. Under kjem hans tekst og bilete:

På Husasnotra dreiv me for ei tid sia med noko istandsettingsarbeid på eit stabbur i Surnadal Kommune. Stabburet står på Åsskard i Surnadal Kommune og er truleg frå tidleg 1800 tall.

Langborda er 4,35 meter lang. Plasering av føttene på langborda er  1/5 – 3/5 – 1/5. (Det var det Roald Renmælmo som gjorde meg oppmerksom på) Beina på skottbenken er 73 cm høg. Når langborda blir lagt i, blir arbeidshøgda 76 cm.

Nok ein skottbenk i Evjengrenda i Melhus

For nokre veker sidan la eg inn ein funksjon på bloggen for å ta i mot tips av lesarar som veit av gamle skottbenkar. Det gjekk ikkje mange dagane før eg fekk inn eit tips frå Oddbjørn Syrstad som hadde lese det eg skreiv om ein skottbenk i grenda hans, Evjengrenda ved Lundamo i Melhus. Oddbjørn skreiv at han og har ein skottbenk og lurte om om den var av interesse for oss. Sjølvsagt var det interessant, og i førre veke fekk eg høve til å undersøkje skottbenken saman med Thor Aage Heiberg og Ellev Steinsli. Oddbjørn har kjøpt garden Oppigard Evjen, busett seg der og overtok samstundes mykje av det som var på garden av verktøy og utstyr. Han har teke godt vare på Skottbenken han kunne syne fram til oss.

Oddbjørn Syrstad (tv) er eigar av denne flotte skottbenken. Thor Aage Heiberg (th) er ein av utsendingane til Norsk Skottbenk Union. Foto: Roald Renmælmo
Oddbjørn Syrstad (tv) er eigar av denne flotte skottbenken. Thor Aage Heiberg (th) er ein av utsendingane til Norsk Skottbenk Union. Foto: Roald Renmælmo

Skottbenken er knapt 30″ høg og bukkane er festa til langborda med drevspon. Langborda og bukkane hadde merking omlag på same vis som den eine skottbenken på Skaun Bygdatun.  Det er to bukkar  som vert stramma med skruvar. Fotplata er kring 7″ brei og kring 29″ – 30″ lang. Skruvane er drygt 2″ i diameter. Det faste langbordet er skorda av med eit skråband som er spikra fast ned i fotplatene. Eg merka meg ikkje kor lang langborda var men trur det var kring 4,5 meter? Det kan vi få sjekka ut nærare. Langborda er knapt 1 ¾» tjukke og 5 ½» breie.

Skottbenken har stått på loftet i ei snikkarstue på garden. Rommet der den stod er bevart og har framleis høvelbenken og dreibenken ståande på plass. Her kan vi studere korleis høvelbenk og skottbenk har vore plassert i ein verkstad som har vore i bruk. Det er også ein del verktøy som kan knytast til skottbenken. I alle fall er 3 av høvlane på garden knytt til høvling av golvbord på skottbenk. I tillegg er det vanlege okshøvlar og sletthøvlar til flaskhøvlinga.

Dei siste som budde på Oppigard Evjen, før Oddbjørn overtok, var brørne Anders Evjen (1893-1966) og John Evjen (1906-1985). Faren deira heitte Lars Anderssen (1860-1937).  I folketeljinga for år 1900 står han oppført som gardbrukar, hustømmermann og snikkar. Yrkestitlane hustømmermann og snekker vart skrive «hustømmermd og snedker» som var den vanlege skrivemåten i folketeljingane for desse yrka. Det er tydeleg at Lars var ein som dreiv med byggjearbeid av ulike slag både innan snikring og tømring. Både høvelbenken og skottbenken ber preg av at det er ein, meir enn normalt, dyktig snikkar som har arbeidd dei og brukt dei. Også høvlane som høyrer til på garden ser ut til å ha vore laga av ein dyktig snikkar. Dette gjer det ekstra spennande å gjere vidare undersøkingar av både skottbenk, høvelbenkar og verktøy.

Lars og Ingeborg Evjen i Oppigard Evjen. Dette er mannen som var oppført som snikkar og hustømmermann i folketeljinga i 1900. Foto frå  "Busetnad og folkeliv i Horg. 4: Gard og Grend", Melhus kommune 1992.
Lars og Ingeborg Evjen i Oppigard Evjen. Lars (1860-1937) var oppført som snikkar og hustømmermann i folketeljinga i 1900. Foto frå «Busetnad og folkeliv i Horg. 4: Gard og Grend», Melhus kommune, 1992. Lars var son av Anders Larsen Sørtømme (1823-1898) frå Løvåsdalen under Valdum. Han var kjent for å bygge hestevandringar og var nok også ein flink snikkar.

Saman med skottbenken og spondungen på nabogarden vert dette ei veldig god kjelde til å forstå korleis skottbenken, verktøyet og verkstaden har fungert i den tida det var i bruk. Dette er slikt vi skal prøve å sjå nærare på, og dokumentere på ein god måte. Vi vil rette ei stor takk til Oddbjørn Syrstad som tipsa oss om skottbenken, tok i mot oss og viste oss skottbenk og verktøy. Med dette vil vi og oppmode andre som har  skottbenk eller interessant verktøy om å bruke tipsfunksjonen på bloggen og sende oss tips.

Skottbenk, høvelspon og tradisjonsberarar i Melhus

Turen i Sør-Trøndelag som eg skreiv om i posten om skottbenkane på Skaun Bygdamuseum hadde fleire stopp. Den fyste stoppen var i Evjengrenda i Melhus kommune. Her var det dei to stabbura på garden eg og Anders Gimse skulle undersøkje. Anders vurderer å tømre stabbur som studentoppgåve og sidan eg skal vere rettleiar bør eg sjølv setje meg inn korleis dei lokale stabbura er bygd i heimtraktene til Anders. Båe stabbura har golvbord og loftbord som er høvla på skottbenk. Det i seg sjølv var interessant for oss som driv med slikt.

Dei to stabbura på Evjen i Melhus. Peder Evjen står på trappa på det største stabburet. Foto: Roald Renmælmo
Dei to stabbura på Evjen i Melhus. Peder Evjen står på trappa på det største stabburet. Foto: Roald Renmælmo

Anders hadde vore på garden tidlegare og kunne avsløre at han hadde sett ein skottbenk. Sjølvsagt måtte vi undersøkje skottbenken før vi gjorde grundige undersøkingar av stabbura. Skottbenken stod oppstilt i same rommet der han hadde vore brukt sist. Peder og Elias som var oppvakse på garden kunne begge fortelje at dei hadde vore med å brukt benken som dei kalla for høvelbenk. Eg spurde spesielt etter namna skotbenk, rettbenk og strykbenk men ingen verka kjende. Dei kalla det berre for høvelbenk. Det var den einaste skottbenken dei visste om i grenda. Dei kunne fortelje at det hadde vore folk som hadde med seg bord som dei høvla på benken. Det var bord som skulle brukast til labord, bord til å kle inn novene på tømmerhus. Det var til slike bord benken var bruk til den tida dei hugsa etter.

Peder Evjen ved sida av skottbenken og med høvelspona frå sist benken var i bruk. Foto: Roald Renmælmo
Peder Evjen ved sida av skottbenken og med høvelspona frå sist benken var i bruk!! Peder har vore med og høvla på denne benken. Gamal original høvelspon frå høvling på skottbenk må vere eit særsyn å finne tak i? Foto: Roald Renmælmo

Ein skottbenk saman med tradisjonsberarar og høvelspona frå arbeidet på skottbenken er ei ganske unik kjelde til å forstå skottbenken. Frå ein tidlegare tur i Melhus kommune har eg nokre bilete av bevart høvelspon som truleg er frå fyrste halvdel av 1800-talet. Spona vart funne i Prestegårdslåna i Melhus i samband med restaureringsarbeid. Spona var brukt som isolasjon i veggen i ei eldre døropning som hadde vore snikra att. Då døropninga skulle opnast igjen dukka høvelspona opp. Heldigvis var dei ansvarlege for restaureringa så framsynte at dei tok vare på høvelspona og pakka ho godt inn i laken. Slik kan vi få tilgang til å undersøkje høvelspona og hente ut kunnskap om snikkaren sitt arbeid. Spona kan fortelje om kva slags høvlar snikkaren har brukt. Vi kan sjå kor tjukke høvelspona er. Det kan seie noko om kor effektivt snikkaren har høvla.

Høvelspon som vart funne brukt som isolasjon i ei attsnikra døropning på Prestegårdslåna på Melhus. Foto: Roald Renmælmo
Høvelspon som vart funne brukt som isolasjon i ei attsnikra døropning på Prestegårdslåna på Melhus. Foto: Roald Renmælmo

Det er ulike typar høvelspon som er brukt. Her kan ein sjå spon både etter gropoksen og slettoksen, tjukke og tynne spon. Her er også spon etter skottokse og etter pløying av golvbord med ploghøvlar. Tjukna på spona er eit resultat av kor grovt snikkaren har justert tanna på høvelen. Her kan vi få inntrykk av korleis arbeidet med høvlinga har vore. Kor tungt har det vore å dra høvelen?  Kor mange drag måtte snikkaren høvle for å pløye borda. Foto: Roald Renmælmo
Det er ulike typar høvelspon som er brukt. Her kan ein sjå spon både etter gropoksen og slettoksen, tjukke og tynne spon. Her er også spon etter skottokse og etter pløying av golvbord med ploghøvlar. Tjukna på spona er eit resultat av kor grovt snikkaren har justert tanna på høvelen. Her kan vi få inntrykk av korleis arbeidet med høvlinga har vore. Kor tungt har det vore å dra høvelen? Kor mange drag måtte snikkaren høvle for å pløye borda. Foto: Roald Renmælmo
