Skottbenken på Krogstad i Bardu

Skottbenken fra Krogstad
Skottbenken fra Krogstad i Bardu er tatt ut for fotografering. Foto: Pål Prestbakk

Studentane på Tradisjonelt bygghandverk på NTNU har arbeidd med ei heimeoppgåve der dei skulle finne, registrere og måle opp gamle originale skottbenkar i sine nærområde. Student Pål Sneve Prestbakk har tatt for seg ein skottbenk i Bardu kommune i Troms. Denne benken har så vidt vore tema tidlegare her på bloggen, men ikkje vore grundig dokumentert og målt opp. Her kjem tekst og bilete frå Pål.

Skottbenken på Krogstad
Skottbenken på Krogstad tatt ut for fotografering.

Registrering av Skottbenk, av Pål Sneve Prestbakk, nov 2017.

I min søken etter skottbenk i heimtraktene mine var det lite å finne. Jeg har snakket med flere i bygda mi, på Prestbakken, noen har hørt om skottbenk, andre husker å ha sett en, men det lot seg ikke gjøre å finne innenfor de nærmeste kilometeren. Det er fremdeles et par gårder og 5-6 fjøser jeg kan tenke meg å grave gjennom for å se etter skottbenk, får ta opp den tråden på nyåret. Etter tomhendt leiting annonserte på Facebook i forskjellige lokalgrupper og historielag, og jaggu fikk jeg svar! Flere kjente til en skottbenk i Bardu, litt nord for Setermoen, på Krogstad. Jeg tok kontakt med eieren, og avtalte å komme innom. I mellomtiden undersøkte jeg litt om gården Krogstad, der har det vært drift siden 1858, og det er mange flotte bygg på eiendommen. Stort fjøs fra omtrent 50-tallet, smie, garasje, våningshus fra 1873 og flere mindre bygninger. Ved siden av fjøset har eieren et miniatyr-museum, med utstilling av alskens forskjellige redskaper og verktøy. Her var det blant annet et par not- og fjærploger for pløying av golvbord i skottbenken, så de har trolig vært i bruk på denne skottbenken. Sætra som tilhører gården håper jeg å kunne se nærmere på ved en senere anledning, den er lafta i bjørk og har stått siden 1886 i lia over Krogstad.

Skottbenken på Krogstad dukket også opp i nettsøkene mine, da Roald Renmælmo allerede har snust den opp for noen år siden og skrevet om den på Norsk Skottbenkunions blogg, det kan du lese om her.  Jeg tok turen til Krogstad og fant benken som hang under tanga på sperrebukkene i fjøsen.

Skottbenken på plass
Skottbenken på plass på låven på Krogstad

Vi fikk «demontert» skottbenken fra fjøsen, og den ut fikk se dagslys for første gang på flere tiår. Ute var det nok dagslys for å se nærmere på detaljene. Lengden på benken er 4,7 meter -altså en ganske lang benk. Høyden er 70cm, og bredden på fotstokken er 75-80 cm. Detaljmål kommer fram på oppmålinga lenger ned.

Skottbenken tatt ut for fotografering
Skottbenken tatt ut for fotografering.

Plasseringen av føttene er ca 90 cm innpå langbordene, altså forhold 1:5 av lengden, ei fin fordeling for også å kunne jobbe med kortere emner i benken. Alt er gjort i furu, bortsett fra kiltappene som er i bjørk. Det er også spjelkinger på de fleste beina, både for å holde sammen etter oppsprekking, men også for å ta opp for det slitte og rivne treverket. Denne benken har nok vært i drift over lang tid da det er store bruksmerker og slitasjer.

Emnene til langbordene er ikkje av rett og fin ved, snarere tvert imot. Noe stor kvist og en av endene har fremdeles verktøyspor fra øks, snekkern har nok vært opptatt av å beholde mest mulig av lengden. Det faste bordet er ca 8 x 23/4’’ og det lause bordet er omtrendt 2’’ lavere og en halvtomme tynnere. Det faste langbordet er skjøtt med halv blading og skåring ved den bakerste foten. Dette var flott utført, og begge langbordene er enda rette og fine i dag.Kilene for stramming er 40 og 50cm lange, står i en sliss på ca 2 cm og er godt slitt. De har nok vært i bruk lenge, men det er tenkelig at de har vært byttet ut gjennom årene.

En annen raring finner vi oppå langbordene, et kort bord er spikra i hver ende, en spiker i hvert langbord, denne sørger nok for at ikke langbordene skal forskyve seg i lengderetningen. Den kan for så vidt også brukes som mothold om en vil høvle emner på flasken oppå benken, da benken kan åpnes nesten 5 tommer. Detta må testes i praksis. Bordbiten vil i de fleste tilfeller bare være i veien, så jeg har ikke noen god formening om denne løsninga.

Lite bord spikra oppå langborda
Lite bord spikra oppå langborda

Her er målene på beina merket opp. Legg merke til at det også er forskjellig tykkelse på de to beina. Under den løse er det en liten kil for å finjustere høyden på langbordet.

Oppmåling
Oppmålingstegning av skottbenken på Krogstad

Den faste foten er tappet helt igjennom fotstokken og kilt fast. Den løse står i et romslig tapphol. Langbordene står med marg ut og ser ut til å være festet med 4 treskruer på hver fot. Jeg syntes å skimte spor etter gjengesnittet på den 1’’ bjørkepluggen, den e gjennomgående. Bordene ligger i alle fall godt inntil fremdeles, og det er ikke noen spiker i den opprinnelige utførelsen, kun i spjelkingen.

Om langbordene er festa med treskruer, slik jeg har sett på labankdører, så undres jeg over hvordan dette gjøres i praksis for å unngå slakk. Det må prøves! Og jeg må ta en ekstra titt på benken for å sjekke dette nærmere. Jeg skal lage en kopi av denne benken, jeg har grovsaged tørre furuemner til benken og går i gang med disse på samlingen i desember. I fjor saga vi tre toms plank på Aursfjordsaga og stabla til tørk, men jeg er redd de er i korteste laget om jeg skal rekke 4,7 meter. Kanskje det blir samme skjøt av langbord som i originalen!

Skottbenk fra Aure og 3 stålsplogar

Vårt nye medlem Peter Brennvik er ein aktiv mann og kjem stadig over forskjellig spennande. Eg har fått lov til å poste frå hans siste oppdaging og som han har lagt ut på bloggen sin: Verktykista og tekst og bilete under er lånt frå bloggen.

For noko sia var eg og Anders Gimse på Saga til Pål Rune Vik og henta noko kledningsbord. Der kunne Pål Rune Vik syne oss ein skottbenk med tilhørande hølvar. Høvlanne og skottbenken kjem frå ein gard på Skogset ikkje langt i frå fergekaia i Arasvika.

Skottbenken er 73 cm høg og 4,80 m lang. Festemåten er med skru. Opphaveleg har den vore kortare då langborda var påskøyt i eine enden.

Høvlane var typiske 3 ståls plogar som ein ofte finn på Nordmøre. Den eine paret med høvlar kan høvle bord med ei tjukne på 1 3/4″ og det andre 1 1/2″

Her kjem nokre bilete av benk og høvlar.



Skottbenk frå Bredalslien

Skottbenken slik det var mulig å fotografere hele, benken er 483 cm lang, den bredeste langplanken er opptil 38 cm bred. Foto: Ivar Jørstad
Skottbenken på Bredalslia i Os. Benken er 483 cm lang, den bredeste langplanken er opptil 38 cm bred. Foto: Ivar Jørstad

Vi har tidlegare skrive om tømraren Ivar Jørstad som søkte og fekk opptak i unionen. Der kjem det fram at Ivar hadde skottbenk som sjølvvald oppgåve på kurset i bygningsvern ved fagskolen på Røros. Ein del av oppgåva gjekk ut på å byggje sin eige skottbenk slik vi kunne lese i bloggposten, ein del av oppgåva gjekk ut på å registrere og måle opp ein gamal original skottbenk. Ivar leita etter skottbenkar på sine heimtrakter utan å finne noko. Han slo derfor til då han fekk tips om ein gamal skottbenk på garden Bredalslia i Os i Nord-Østerdalen. Denne benken har han målt opp og fotografert og dette er informasjon han gjerne deler med oss her på bloggen. Bileta og resten av teksten er hans arbeid.

Bredalslia gård, Os i Hedmark. Foto: Ivar Jørstad
Bredalslia gård, Os i Hedmark. Foto: Ivar Jørstad

Undersøkelsen av skottbenken på Bredalslia kom i stand ved at Kolbjørn Vegar Os hadde fått tips om benken og ringte eier og spurte om lov til å komme. I juni 2015 var jeg der, tok bilder, målte, undersøkte og tegnet skisser. Redskaper var blokk, blyant, lommelykt, bandmål og tommestokk.

Skottbenken på Bredalslia er en godt bevart benk, den er trolig fra 1906 eller tidligere. Jeg fant en påtegning på en av langplankene av de som kan ha laget den: «Gerhard P. J. Bredalslien og Peder J. Bredalslien 18/6 1906». Siden den er såpass gammel forventet jeg å finne mål som passet med gamle norske tommer, men det viste seg å stemme dårlig. Det kan kanskje skyldes at materialene er tilhogd, ikke sagd, jeg fant ingen sagspor fra tilvirkinga. Jeg oppgir derfor mål i cm. Dette er en stor og tung skottbenk, først og fremst fordi langplankene er såpass grove. Fast langplanke 483 cm x 24,7-25,2 cm, bevegelig langplanke 480 cm x 38-32cm, begge med tykkelse 5,8-6,0 cm. Som de fleste skottbenker har den 2 bukker av solide dimensjoner, fotstykket av 17,3×10,5cm, lengde 65,2cm. Beina varierer litt ca. 11,7 cm x 14,3 cm, losholten mellom beina er ca 14,3 x 6,5 cm. Skruene er grove. Gjengene er helt runde i bunnen og flate på toppen.

Målsett skisse av skottbenken fra Bredalslia. Skisse: Ivar Jørstad
Målsett skisse av skottbenken fra Bredalslia. Skisse: Ivar Jørstad

Det at langplankene ikke har samme bredde byr på utfordringer med vekslende fuktinnhold i treverket, den breieste vil svelle mer enn den smale i fuktig vær, og tilsvarende krype mer i tørt vær. Dette var tydelig justert på denne benken. På den annen side gjør en særs brei planke benken stødig, den smalere langplanken gjør det også enklere å høydejustere bordet som skal skytes, hånda kommer bedre til innunder. Materialene i benken på Bredalslia er mest furu. Furua har til dels ganske stor kvist, vanlig voksehastighet for distriktet (1-2mm mellom årringer) og har vist seg å holde stabiliteten gjennom mange år. Bjørk finner vi i skruene, beina skruene sitter i og de to lektene mellom beina. Spikerne er blanke/rustne, de ser smidd ut, men kan også være klippspiker.

Som redaktør for bloggen kan eg legge til at skottbenken har ein del fellestrekk med benken til Per Volden som er frå same kommune. Også skottbenken frå Feragen har mange felles trekk i detaljar med denne benken frå Bredalslia. Det er mogleg dette har vore ein vanleg form på skottbenkane i dette området og at desse bevarte er typiske for dei gamle benkane i området. Det er også artig at Ivar har laga seg skottbenk etter modell etter benken til Jarle Hugstmyr. Denne er igjen sterkt inspirert av skottbenken til Per Volden og altså beslekta i type med benken i Bredalslia.

Skottbenk, høvelspon og tradisjonsberarar i Melhus

Turen i Sør-Trøndelag som eg skreiv om i posten om skottbenkane på Skaun Bygdamuseum hadde fleire stopp. Den fyste stoppen var i Evjengrenda i Melhus kommune. Her var det dei to stabbura på garden eg og Anders Gimse skulle undersøkje. Anders vurderer å tømre stabbur som studentoppgåve og sidan eg skal vere rettleiar bør eg sjølv setje meg inn korleis dei lokale stabbura er bygd i heimtraktene til Anders. Båe stabbura har golvbord og loftbord som er høvla på skottbenk. Det i seg sjølv var interessant for oss som driv med slikt.

Dei to stabbura på Evjen i Melhus. Peder Evjen står på trappa på det største stabburet. Foto: Roald Renmælmo
Dei to stabbura på Evjen i Melhus. Peder Evjen står på trappa på det største stabburet. Foto: Roald Renmælmo

Anders hadde vore på garden tidlegare og kunne avsløre at han hadde sett ein skottbenk. Sjølvsagt måtte vi undersøkje skottbenken før vi gjorde grundige undersøkingar av stabbura. Skottbenken stod oppstilt i same rommet der han hadde vore brukt sist. Peder og Elias som var oppvakse på garden kunne begge fortelje at dei hadde vore med å brukt benken som dei kalla for høvelbenk. Eg spurde spesielt etter namna skotbenk, rettbenk og strykbenk men ingen verka kjende. Dei kalla det berre for høvelbenk. Det var den einaste skottbenken dei visste om i grenda. Dei kunne fortelje at det hadde vore folk som hadde med seg bord som dei høvla på benken. Det var bord som skulle brukast til labord, bord til å kle inn novene på tømmerhus. Det var til slike bord benken var bruk til den tida dei hugsa etter.

Peder Evjen ved sida av skottbenken og med høvelspona frå sist benken var i bruk. Foto: Roald Renmælmo
Peder Evjen ved sida av skottbenken og med høvelspona frå sist benken var i bruk!! Peder har vore med og høvla på denne benken. Gamal original høvelspon frå høvling på skottbenk må vere eit særsyn å finne tak i? Foto: Roald Renmælmo

Ein skottbenk saman med tradisjonsberarar og høvelspona frå arbeidet på skottbenken er ei ganske unik kjelde til å forstå skottbenken. Frå ein tidlegare tur i Melhus kommune har eg nokre bilete av bevart høvelspon som truleg er frå fyrste halvdel av 1800-talet. Spona vart funne i Prestegårdslåna i Melhus i samband med restaureringsarbeid. Spona var brukt som isolasjon i veggen i ei eldre døropning som hadde vore snikra att. Då døropninga skulle opnast igjen dukka høvelspona opp. Heldigvis var dei ansvarlege for restaureringa så framsynte at dei tok vare på høvelspona og pakka ho godt inn i laken. Slik kan vi få tilgang til å undersøkje høvelspona og hente ut kunnskap om snikkaren sitt arbeid. Spona kan fortelje om kva slags høvlar snikkaren har brukt. Vi kan sjå kor tjukke høvelspona er. Det kan seie noko om kor effektivt snikkaren har høvla.

Høvelspon som vart funne brukt som isolasjon i ei attsnikra døropning på Prestegårdslåna på Melhus. Foto: Roald Renmælmo
Høvelspon som vart funne brukt som isolasjon i ei attsnikra døropning på Prestegårdslåna på Melhus. Foto: Roald Renmælmo
Det er ulike typar høvelspon som er brukt. Her kan ein sjå spon både etter gropoksen og slettoksen, tjukke og tynne spon. Her er også spon etter skottokse og etter pløying av golvbord med ploghøvlar. Tjukna på spona er eit resultat av kor grovt snikkaren har justert tanna på høvelen. Her kan vi få inntrykk av korleis arbeidet med høvlinga har vore. Kor tungt har det vore å dra høvelen?  Kor mange drag måtte snikkaren høvle for å pløye borda. Foto: Roald Renmælmo
Det er ulike typar høvelspon som er brukt. Her kan ein sjå spon både etter gropoksen og slettoksen, tjukke og tynne spon. Her er også spon etter skottokse og etter pløying av golvbord med ploghøvlar. Tjukna på spona er eit resultat av kor grovt snikkaren har justert tanna på høvelen. Her kan vi få inntrykk av korleis arbeidet med høvlinga har vore. Kor tungt har det vore å dra høvelen? Kor mange drag måtte snikkaren høvle for å pløye borda. Foto: Roald Renmælmo



Skottbenk frå Lavangen

Sør-Troms museum vil også vere mellom musea som har skottbenkar i sine samlingar. Denne skottbenken kjem frå garden til Karin Lind, tidlegare husflidskonsulent i Troms, i Lavangen i Sør-Troms. Eg kom over skottbenken for omlag 12-13 år sidan då eg besøkte Krambuvika bygdemuseum, der benken høyrar heime. Då fekk eg tatt nokre bilete og fekk nokre mål på delane. Benken var ei sentral kjelde for bygginga av den fyste skottbenken min for 12 år sidan. Sidan har eg lært mykje om skottbenkar og bruken av dei. Thor Larssen som er museumshandverkar i Sør-Troms museum har vore så vennleg å ta fram skottbenken og fotografere han for meg. Museet har mykje anna spennande i sine samlingar. Eg har skrive om ein høvelbenk som er i samlinga på Grytøy bygdetun. Det er heilt sikkert mykje meir spennande saker å finne i samlingane til museet, men vi får vise skottbenken først.

Skottbenken er tatt ut for fotografering. Langborda på benken er 4,63 cm lange og arbeidshøgda er 82 cm. Foto: Thor Larssen
Skottbenken er tatt ut for fotografering. Langborda på benken er 4,63 cm lange og arbeidshøgda er 82 cm. Foto: Thor Larssen

Skottbenken er med sine 82 cm av dei med størst arbeidshøgd. Berre skottbenken til Per Volden og skottbenken frå Li i Suldal er høgre med sine 83 cm høgde. Eg tok utgangspunkt i denne høgda når eg snikra min fyste skottbenk. Eg merka snart at det var i høgste laget for mine armar og tok av litt av høgda på den. Langborda er omlag 2″ x 8″ i dimensjon. Det er tydeleg at det har vore viktig at den faste staven på foten skulle låsast i ein fast posisjon. Det har dei løyst med å spikre fast eit lite skråband mellom staven og fotplata. Den andre, lause, foten har det vore viktig å få i rett høgde. Då har dei sett inn kilar mellom staven og fotplata slik som Thor Aage fann på skottbenken på Skårvoll. Skottbenken i Lavangen var tydeleg merka «SKOTTBENK» med store bokstavar på ein papirlapp då eg såg han fyste gongen. Her er det ikkje tvil om namnet på benken eller kva han har vore brukt til.

Skottbenken sett frå sida. Føtene er plassert etter noko som ser ut til å vere ei inndeling av langborda på 5. ⅕ av bordet stikk ut i kvar ende og ⅗ er mellom bukkane. Om dette er eit prinsipp som er brukt i praksis veit eg ikkje. Foto: Thor Larssen
Skottbenken sett frå sida. Føtene er plassert etter noko som ser ut til å vere ei inndeling av langborda på 5. ⅕ av bordet stikk ut i kvar ende og ⅗ er mellom bukkane. Om dette er eit prinsipp som er brukt i praksis frå gamalt av veit eg ikkje. Eg har berre observert at det ser ut som det kan passe på fleire skottbenkar. Foto: Thor Larssen

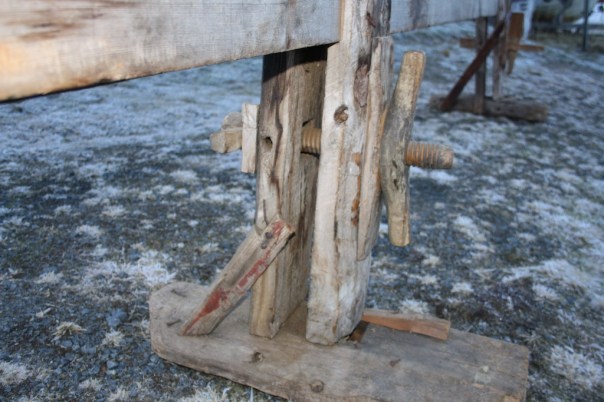

Den eine foten har ein treskruve med diameter på kring 2" til stramming. Skruen er låst med kloss i den faste foten. Den faste foten er støtta av eit kort skråband. Foto: Thor Larssen
Den eine foten har ein treskruve med diameter på kring 2″ til stramming. Skruen er låst med kloss i den faste foten. Den faste foten er støtta av eit kort skråband. Foto: Thor Larssen
Den andre foten vert stramma av ein kile. Her kan det ha vore ein tilsvarande skruve tidlegare. Den faste foten er støtta med eit lite skråband. Foto: Thor Larssen, Sør-Troms museum
Den andre foten vert stramma av ein kile. Her kan det ha vore ein tilsvarande skruve tidlegare. Den faste foten er støtta med eit lite skråband. Foto: Thor Larssen, Sør-Troms museum

Skottbenk fra Leksvik samt lokalt OL-gull!

Vi er to halvstuderte røvere, som nå snart er ferdig med å skifte bæsjebleier, og igjen er klar for å bli helstuderte røvere. Vi har altså planer om å fullføre vår bachelorgrad ved HiST, og tenker å lage en skottbenk som en del av den siste oppgaven. Planen er å levere kommende høstsemester.

Vi tenkte å ta utgangspunkt i benkene Lars fant i stabburet ved Reins kloster, men i vår jakt etter flere eksempler tok vi kontakt med Rolf Dretvik, som kunne fortelle at det fantes en skottbenk på Ner-Killingberg, et fredet hus i Leksvik i Nord-Trøndelag, hvor det er samlet en masse lokalhistorie og gammelt redskap. Vi tok turen tvert. Vi tok noen bilder, og brukte resten av dagen på å finne flere benker/bukker, lette etter info på leksvik bibliotek, og snakket med eldre folk som muligens hadde noe å bidra med, men uten særlig napp.

Vi skal få låne benken til nøyere undersøkelser og oppmåling senere, så vi presenterer kort litt om våre funn denne gangen, da enkelte lesere har vist seg svært interessert i slik lesning, tross OL med god glid.

Skottbenk Leksivik

P1010607 P1010610P1010623

Benken viste seg å være i god stand. Den har to sett retteplanker på hhv 3,0m og 4,70m. Det er enkelt å bytte retteplankene. Under vises de lange rettebordene som lå på låven.

P1010627 P1010628

Vi fant også komplett gjengesett. Det er datert 1874.  Og ikke nok med det; utstyret passet perfekt til skottbenken! Snakk om OL-gull! Det står også N.P.D., som Rolf Dretvik mente stod for Nils Petter Dretvik, som er en av hans forfedre.

Vi har spurt om å få låne gjengesettet også for å gjøre grundige undersøkelser, og kanskje kan vi bruke dette til å gjenge opp til vår egen benk.

P1010605    P1010617 P1010618

Som sagt, stort sett bilder denne gangen. Rolf Dretvik skal sette i gang bygdeaksjon for å finne flere benker, og for å finne mer informasjon om historien ti denne skottbenken. Finnes det hus i nærheten som har gulvbord som er 4.70 lange? Dersom vi finner flere benker, er det samme dimensjon på gjengene?

Vi tenker pr nå å lage en skottbenk med utgangspunkt i dette eksemplaret, samt lage en tilhørende arbeidsbeskrivelse. Dersom noen av dere lesere har tanker vedr potensielle problemstillinger til en bacheloroppgave , er vi glade for innspill.

Dyre Bystad, Lars Asdøl

Skottbenk på garden Krokstad i Bardu

Oddmund Aarø studerer den gamle skottbenken på Krokstad i Bardu. Foto: Roald Renmælmo
Oddmund Aarø studerer den gamle skottbenken på Krokstad i Bardu. Foto: Roald Renmælmo

I Bardu er det mykje spennande snikkarverktøy på ulike gardar. Vi har tidlegare skrive om ein skottokse på garden Krokstad. På same garden er det også ein gamal skottbenk som er tatt vare på. Det var Ola Haugli i Bardu som tipsa meg om denne og var med på ei befaring. Skottbenken er i dag lagra på låven på garden og det var litt vanskeleg å få den fram for fotografering.

Skottbenken har langbord  som er 4,7 meter lange. Det eine måler 18,8 x 4,3 cm  i dimensjon og det andre 15,3 x 5,5 cm. Fotstokken er 79 cm lange og måler 16,2 x 10,9 cm i dimensjon. Føtene måler 19,6 x 7,1 cm i dimensjon. Arbeidshøgda på benken er om lag 70 cm. Langborda er festa til føtene med trenaglar. Benken har kilestramming og slissen for kilane er omlag 20 mm tjukk. Kiletappen er av bjørk. Skottbenken har høyrt til på garden og har truleg vore brukt saman med skottoksen.

Skottbenken på Krokstad i Bardu. Foten til venstre er tappa gjennom fotstokken. Foten til venstre er tappa ned i eit litt romt hol og har litt å gå på for stramming. Begge langborda har marg ut. Foto: Roald Renmælmo
Skottbenken på Krokstad i Bardu. Foten til venstre er tappa gjennom fotstokken. Foten til venstre er tappa ned i eit litt romt hol og har litt å gå på for stramming. Begge langborda har marg ut. Foto: Roald Renmælmo
