Category Archives: Verktøy til skottbenken

Skottokse, ploghøvlar og liknande

Golvplogar frå Hadeland

På kurset i golvbordhøvling på Håndverksdagane på Røros var det med ein deltakar frå Hadeland. Han hadde med seg eit sett med golvplogar som verka gjennomtenkte og solide. Dei har nok vore enormt mykje brukt etter slitasjen å dømme. Dei har sikkert høvla mange tusen kvadratmeter med golvbord? I dag er dei så slitt at fjøra blir litt for tjukk til å passe i nota. Det kjem av slitasje på sida av ståla i både nothøvelen og fjørhøvelen. Vi har tidlegare skrive om skøttbenk på Hadeland og desse golvplogane  er med på å gi eit meir heilskapleg bilete av den lokale tradisjonen. Golvplogane er heilt klart av ein type som høyrer saman med skottbenken sidan dei samansette høvelståla skyt kant og høvlar pløyinga i same operasjon. Slike kan ikkje brukast utan skottbenk.

Golvplogane frå Hadeland. Nothøvelen til venstre og fjørhøvelen til høgre. Båe høvlane har vinkla handtak for at dei som høvlar skal få meir naturleg grep. Dette er i følgje eigaren vanleg på okshøvlar på Hadeland. Tilsvarande har eg også sett på okshøvlar i Målselv. Foto: Roald Renmælmo
Golvplogane frå Hadeland. Nothøvelen til venstre og fjørhøvelen til høgre. Båe høvlane har vinkla handtak for at dei som høvlar skal få meir naturleg grep. Dette er i følgje eigaren vanleg på okshøvlar på Hadeland. Tilsvarande har eg også sett på okshøvlar i Målselv. Foto: Roald Renmælmo

Verktøy til høvling av golvbord

Det nærmar seg Håndverksdager på Røros. Det har vel lesarane av bloggen fått med seg sidan det har stått i oversikta over hendingar i høgre marg sidan tidleg i vår? I år skal eg halde kurs i høvling og legging av golvbord. For mange av deltakarane vert det nok det første møtet med skottbenken og det verktøyet som høyrer til arbeidet. Deltakarane vil få tilsendt ei liste over kva verktøy det kan vere bra å ha med seg. For dei utan kjennskap til slikt arbeid og verktøy så vil nok ei slik liste vere vanskeleg å forstå? Eg vil difor ha med bilete av aktuelt verktøy og gi ei lita forklaring på bruken av det. Eg går gjennom verktøyet i den rekkjefølgja som det vanlegvis vert brukt. Klikk på bileta i galleria for å vise billedteksten. Gå mellom bileta med piltastane på tastaturet.

Kanting av bord

Borda kan vere grovkanta på førehand eller dei er med vankant etter gjennomskur. Då er det som regel greiast og grovkante borda før ein skal høvle flask. Sotsnor eller kritsnor er det vanlegaste for å merke ei rett line for å sage eller hogge etter. Alternativt kan ein risse eller streke etter eit rettbord.

Høvling av flask

Når borda er grovkanta er det klart for å høvle flasken. Det vil seie at rettsida (margsida) av bordet skal høvlast rett og plant. Etter tørk er det som regel ein del troing på borda og dette må høvlast slett før vi kan kante og pløye borda. Avhengig av kor mykje troing det er på borda bør vi ha høvlar med ulike eigenskapar for å gjere arbeidet lettare. Det mest effektive er å vere to mann som høvlar saman med ein okshøvel, ein høvel med 4 handtak. Det er også greitt å bruke vanlege sletthøvlar om ein skal arbeide aleine. Sletthøvlane bør då ikkje vere for breie for då vert det tungt å arbeide med dei. Under er ei oversikt over dei mest vanlege høvlane for å høvle flask. Ein alenstokk eller ei rett list er praktisk å ha for å bruke som rettholt når ein skal kontrollere om borda er plane nok.

Desse høvlane er utforma slik at det er lett å sjå skilnaden på dei. Det er vanleg med okshøvlar som er ein mellomting mellom skrubbokse og slettokse. Vi kan likevel optimalisere dei for eitt av arbeidsområda. Det er i hovudsak gjennom måten vi sliper høvelstålet på at vi kan endre eigenskapane til høvelen. I tillegg er det særleg viktig at sålen på ein høvel som skal nyttast til sletthøvling (eller pusshøvling) må vere plan og bein. På ein sletthøvel kan det også vere bra om ikkje sponopninga er for stor. Høvelstål er som regel slipt slik at det blir ein liten boge på egglinja for at høvelstålet skal ta mest på midten og ikkje lage striper etter hjørna av høvelstålet.

Skottbenkhøvlar

Felles for høvlane som vert brukt med skottbenken er at dei er spesielt tilpassa å høvle kant på borda. Dei har også meiar/lister som fungerer som djubdestopp. Slike høvlar finnast i ei rekke variantar men eg vil vise nokre vanlege.

Legging av golv

Golvborda vi skal høvle blir med rot/topp avsmalning og skal leggast på åsar. Det er ulike strategiar for å sikre at golvet blir plant og vi skal gå gjennom fleire av desse. Den eine er å berre høvle rettsida og pløye kantane. Då vert undersida ujamn og må justerast i rett dimensjon ved kvar golvås.

Forsøk med tjære på høvlar

Tjære har vore vanleg til overflatebehandling av treverk utandørs. I nyare tid har det vore mest til stavkyrkjene og til trebåtar ein har brukt tjære. Tidlegare var tjære noko som ein måtte ha på ein normalt utstyrt gard for å smørje det meste av reiskap av treverk som vart brukt utandørs. Eg har ikkje belegg for å hevde at det har vore utbreidd å bruke tjære på høvlar og anna snikkarverktøy. Eg har ikkje funne skriftlege kjelder som tyder på det, ei heller tradisjonsberarar som har snakka om dette. Likevel har eg hatt lyst til å prøve å bruke tjære for å sjå korleis det blir i praktisk bruk. Farge og overflate på enkelte av dei gamle høvlane mine kan minne om treverk som er tjærebreidd.

Skottokse smurt med rein tjære
Skottokse laga av Siv Holmin. Høvelen er laga i bjørk og er smurt inn med varm tjære som først var kokt omlag ein time. Tjæra var frå tjæremila til Sverre Opdahl i 2007. Høvelen var smurt med rein tjære. Det første året var overflata litt seig men heldt seg likevel nokså rein. No, etter 3 år, verkar overflata hard og sterk. Det verkar som det meste av farge ligg i fernissen og slitasjen får fram den lyse bjørka under. Forsøket viser at tjære kan fungere som overflatebehandling på høvlar. Resultatet kan minne om det ein ser på enkelte gamle høvlar. Foto: Roald Renmælmo
Tjære

Tjære kan ein produsere av mange ulike råstoff og på ulike måtar. Når eg snakkar om tjære så er det produsert i tjæremile med fururot som råmateriale. I Indre Troms har vi lange og sterke tradisjonar på produksjon av tjære. På 1930-talet var nok produksjonen på sitt største, det i ei tid kor det var lite produksjon elles i landet. Enda i dag er det fleire som brenner mile på tradisjonelt vis i området. Dei siste åra har det særleg vore UL Freidig, ungdomslaget i nedre Bardu som har vore aktive med sine tjæremiler. Desse milene er opparbeidd av medlemmane og brent som ei sosial hending som inkluderer heile bygda.

Det har vore, og er framleis, tradisjonar i tjærebrenning i andre område i landsdelen. I 2007 var eg med og dokumenterte brenninga av ei tjæremile med Sverre Opdahl i Skoganvarre i Finnmark. Sverre brukte i stor grad nedfallsfuru som råstoff til mila men hadde også ein del større røter av særleg feit furu. Med på brenninga var Arne Graven frå Karasjok. Klikk på bileta for å vise dei større og med tekst. Bruk piltastane på tastaturet for å gå mellom bilete i visningsmodus.

Sverre fekk omlag 200 liter tjære av denne mila som er rekna som ei lita mile etter gamal målestokk. Botn av mila har form som ei trakt der diameteren er ca 3,2 meter der ytterkanten av veden ligg. Senter ligg ca 1 meter djupare. Milebotn blir tekt med never og så ender traktforma i eit rør som samlar om tjærra. Når Sverre fyrer på veden rundt er det viktig å få jamn varme rundt heile og så dekke til med torv for å halde varmen inne og presse ut tjærra av veden. Det er harpiksen i veden som blir pressa ut og blir til tjære. Inger Marie Egenberg har arbeidd mykje med tjære og tjærebrenning og har skrive ein del om emnet for den som vil lese meir om dette. Rolf Bakkeslett har også dokumentert ei tjæremile som ble brent i Nordreisa i 1982.

Eg har tatt opp litt videofilm som viser sjølve brenninga av mila med Sverre Opdahl i 2007.

Eg har tilgang på tjære av ulike kvalitetar frå tjæremiler eg kjenner godt ved  å sjølv ha vore med på brenninga. Slik sett har eg kontroll på råstoffet. Gjennom forsøk på 3 høvlar så langt har eg ikkje vorte overtydd om at tjære ikkje kan fungere. Overflate og farge kan likne på den som er på enkelte gamle høvlar. Det gjenstår å prøve ulike variantar av påføring av tjære på høvlane. Eg har berre prøvd rein tjære. Blanding av tjære, linolje og terpentin er ganske vanleg mellom dei som smør hytteveggane sine. Det gir meir inntrenging og lysare farge. Eg er ikkje sikker på at det er ønskeleg på høvlane? På den første skottbenken eg laga brukte eg ei slik blanding på krakkar og langbord. Det har fungert veldig bra.

For ferniss på høvlar er tynning med sprit også eit alternativ som kan prøvast. Eg trur ein viktig funksjon til fernissen er at den dannar ein film som både held overflata rein og bremsar fuktvandring og sørgjer for at høvelstokken vert meir stabil. Utfordringa med rein tjære er den lange tørketida. Også til bruk på stavkyrkjene er det viktig å få tjæra til å tørke og bli liggande utanpå materialen for å beskytte best mogleg. Arbeidet til Inger Marie Egenberg viser at kvaliteten på tjæra har avgjerande betydning for korleis den dannar film. At den er milebrent på tradisjonelt vis er avgjerande. Dei ulike tappingane i løpet av brenninga av mila har tjæra ulik kvalitet. Tidleg i brenninga kjem det tjære som lettare dannar film. Ved tradisjonell milebrenning er det mogleg å halde dei ulike fraksjonane skilde. Eg vil skaffe meg tjære av ulike fraksjonar for å samanlikne det på høvlane.

Reinsleden er bygd av Johan Beddari i Pasvik. Eg penslar på rein tjære på treverket som er bjørk. Foto: Siv Holmin
Reinsleden er bygd av Johan Beddari i Pasvik. Eg penslar på rein tjære på treverket som er bjørk. Foto: Siv Holmin
Eg brukar ei bensinfyrt blåselampe for å brenne tjæren inn i veden. På denne måten vert overflata snarare tørr og kleber mindre. Arbeidsmåten har eg lært av sledemakaren Johan Beddari. Foto: Siv Holmin
Eg brukar ei bensinfyrt blåselampe for å brenne tjæren inn i veden. På denne måten vert overflata snarare tørr og kleber mindre. Arbeidsmåten har eg lært av sledemakaren Johan Beddari. Foto: Siv Holmin

Eit spørsmål som også kan vere greitt å stille er om snikkaren har sett inn høvlane med ei form for grunning med dei same dei var ferdige? Det er i alle fall slåande at fargen på mange av høvlane er tydeleg i fernissen og ikkje har trekt særleg inn i treverket. Limvatn (sterkt utvatna hornlim) er noko eg har prøvd på mine høvlar. Det mettar treverket der det er motved eller endeved. Då trekker ikkje treverket ulikt i riktig så stor grad. Eg tenkjer meg at snikkaren gjerne har laga høvlar etter behov. Då har han kanskje ville ta høvelen i bruk så snart han er ferdig. Mine erfaringar med å ta nylaga høvlar i bruk er at dei snart blir skitne. Særleg den lyse bjørka trekker til seg skitt og blir ikkje spesielt fin. Å smørje slike høvlar med ein farga ferniss av eitt eller anna slag fjernar ikkje denne misfarginga. Ved å smørje høvelen med limvatn blir overflata lettare å halde rein fram til han får ferniss.

 Aktuelle lenker:

tjarebrenning-i-malselv-1932-2

https://www.academia.edu/1470486/Milebrent_tyritjaere._Tekniske_egenskaper_og_et_historisk_korrekt_vedlikehold

http://fjellfrosken.no/filestorage/Tjarebrenning_iTroms.pdf

http://www.bakkeslett.no/tjeremile/TjereStartSide.htm

http://www.finsk.no/index.php/no/norge/nord-troms/kvaenangen#lasse

http://www.porsanger.kommune.no/index.php?id=166518&showtipform=1&cat=21685&gb=

http://www.allskog.no/upload/2012/08/03/tjarebrenning-midtre-gauldal-skogeierlag-2012.pdf

Jakta på skottbenken i Sverige

Eg har tidlegare skrive litt om korleis vi kan sjå spor etter skottbenken i vårt naboland Sverige. Det har vore lite respons på bloggen i form av kommentarar frå svenskane. Ut frå besøksstatistikken på bloggen og ut frå e-postar frå våre svenske vener ser eg tydeleg at det er ting på gang også i Sverige. Frå tømraren Pierre Bosson i Småland har eg fått tilsendt nokre bilete av ein høvel som har tydeleg slektskap med ein skottokse sidan han har meiar som fungerer som djupne-stopp.

Høvelen til Pierre med målestokk. Profilen i sålen tyder på at dette er ein høvel til å høvle dekklister, eller locklister som Pierre skriv på svensk. Altså lister som ligg utanpå smale fuger mellom underborda. Det blir som ein variant av tømmermanskleding. Foto:  Pierre Bosson
Høvelen til Pierre med målestokk. Profilen i sålen tyder på at dette er ein høvel til å høvle dekklister, eller locklister som Pierre skriv på svensk. Altså lister som ligg utanpå smale fuger mellom underborda. Det blir som ein variant av tømmermanskleding. Foto: Pierre Bosson

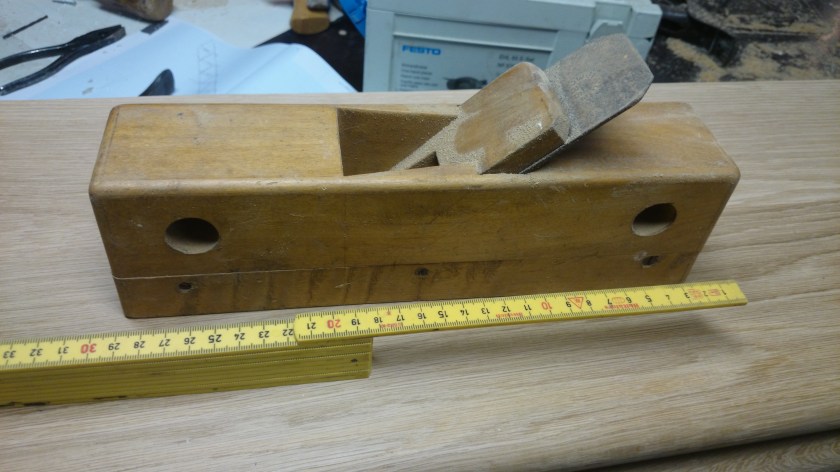

Dekklisthøvelen frå sida. Høvelen ser ut til å ha vore utstyrt med handtak som på ein okshøvel. Foto: Pierre Bosson
Dekklisthøvelen frå sida. Høvelen ser ut til å ha vore utstyrt med handtak som på ein okshøvel. Foto: Pierre Bosson

Høvling av slike dekklister til eit hus var nok eit ganske stort arbeid. Det er nok derfor denne høvelen er utstyrt med hol for å sette inn handtak som på ein okshøvel. Høgda på meiane på høvelen er nok laga slik at dei bestemmer dimensjonen på lista. Når meiane når nedpå underlaget som emnet ligg på har lista riktig dimensjon? Høvelen fungerer nok på ein plan benk og er ikkje avhengig av skottbenk for å fungere. Likevel brukar høvelen same prinsippet som høvlane til skottbenken. Pierre skriv om høvelen: «Den kommer i från Gränna i Jönköpings län. Jag köpte ett parti av hyvlar och stämjärn efter en snickare som hade varit verksam fram till 1940 talet».

Karl-Magnus Melin, ein tømrar i Skåne, har sendt meg bilete av nokre høvlar som minner enda meir om skottbenkhøvlar. Desse høvlane er eg nokså sikker på er tilsvarande våre skottoksar og høyrer saman med skottbenk og retting av bordkantar. Han har fotografert høvlane i Småland i Sverige.

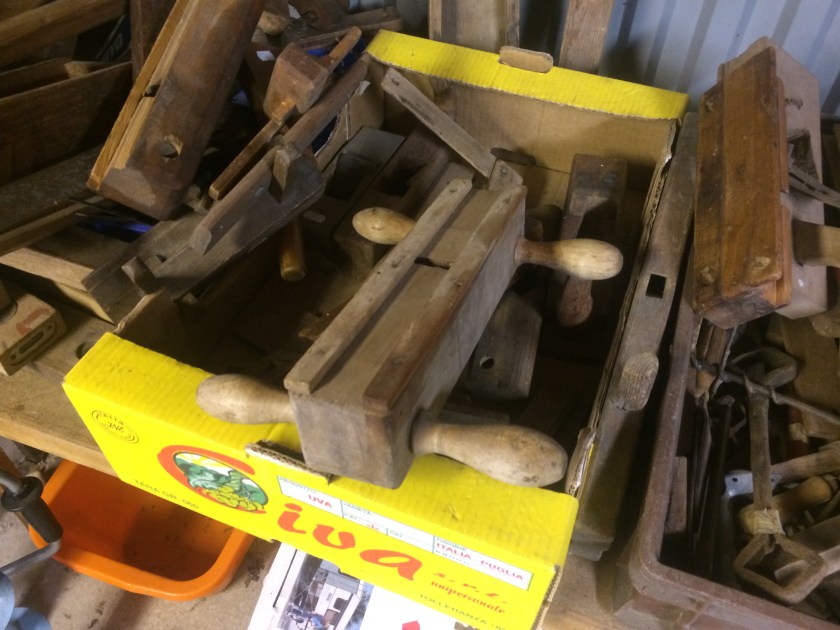

Okshøvel med påspikra lister til meier. Denne er veldig lik tilsvarande høvlar i Noreg. Foto: Karl-Magnus Melin
Okshøvel med påspikra lister til meier. Denne er veldig lik tilsvarande høvlar i Noreg. Foto: Karl-Magnus Melin

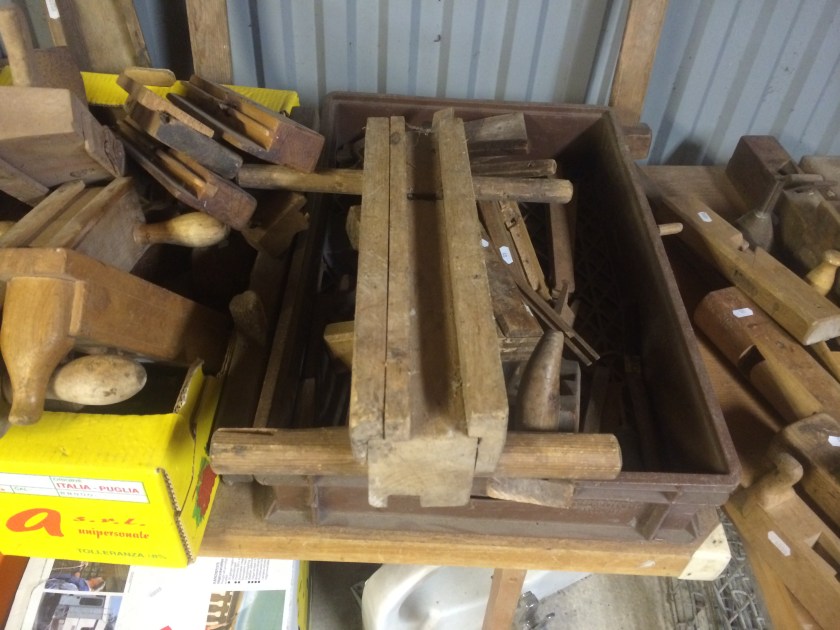

Nok ein okshøvel med påspikra lister for å fungere som skottokse. Denne har også ei ekstra list som gjer opninga i sålen smalare. Kanskje det kan vere til eit anna bruksområde enn skottbenk? Foto: Karl-Magnus Melin
Nok ein okshøvel med påspikra lister for å fungere som skottokse. Denne har også ei ekstra list som gjer opninga i sålen smalare. Kanskje det kan vere til eit anna bruksområde enn skottbenk? Foto: Karl-Magnus Melin

Eg held fram med å undersøkje meir kring skottbenken og utbreiinga han har hatt i Sverige. Kom gjerne med innspel i form av kommentarar til denne posten.

Høvelmaking, forming av handtak og sluttføring

Som dei føregåande postane dei siste dagane så er denne også om framgangsmåten for å lage golvplog med utgangspunkt i eit sett med originale plogar frå fyste halvdel av 1800-talet. Høvelen er funksjonell men handtaka skal formast til og kantane på høvelen skal rundast som på den gamle høvelen. Klikk på bileta for å opne dei i visningsmodus og få fram teksten som høyrer med.

No gjenstår overflatebehandling av høvelstokken før denne er ferdig. Då er det berre å slipe høvelstålet og prøvekjøre høvelen. Som regel blir det litt småjustering av kile og slikt i samband med prøvekjøringa. Det er også sentralt at dei pløgde borda passar nøyaktig saman. Det blir også ein del av prøvekjøringa, å sjå om det må til justering på høvlane.

Høvelmaking, grading av handtak

Handtaka på okshøvlar kan festast på ulike måtar til stokken. Dette er eit kritisk punkt på høvlane og det er som regel handtaka som først blir øydelagde på slike høvlar. På høvelen eg kopierer er handtaka felt inn i eit gradspor i høvelstokken. Gradsporet er svakt konisk, det er ca 1 mm breiare i eine enden. Når handtaka er høvla tilsvarande konisk kan ein tre dei inn frå sida. På originalhøvelen er det spor etter at handtaka er gradhøvla før dei er forma til som handtak. Eg tolkar det som at dei er tilpassa til høvelstokken først og så forma til. Då kan dei ha litt ekstra lengd for å justerast når dei er ferdige. Biletserien verkar som dei førre, klikk på bilete du ynskjer å sjå og bruk piltastane for å gå mellom dei ulike bileta.

Høvelmaking, kile og justering av sponrom

Ein høvel må ha ein kile som låser høveltanna godt og som ikkje stoppar høvelspona på tur opp gjennom sponrommet. Kilen må ligge plant mot høveltanna og passe godt i kilegangen. For å få til dette er det lurt å sjekke om høveltanna er rimeleg flat oppå. Om ho er det kan du høvle kilen plan på det som vert undersida og det gjer arbeidet mykje enklare. Elles må du kanskje justere kilen etter tanna. Det er også viktig at høveltanna er tilpassa godt til senga og ligg stødig. Er tanna ujamn så må du justere senga etter det. Er tanna for ujamn kan det løne seg å slipe eller file til tanna på undersida. Det er ikkje uvanleg å sjå spor etter slik filing på undersida av gamle høvelstål. Framsida av kilegangen må vere mest mogleg plan, ha same koning på begge sider og helst vere like stor på begge sider. Er den ikkje det må du kanskje justere kilen etter korleis det ser ut, eventuelt justere kilegangen. Billedserien viser framgangsmåten for å lage kilen til høvelen. Klikk på bileta for visningsmodus. Du kan bruke piltastane på tastaturet for å gå fram og tilbake.

Høvelmaking, høvling av profil i sålen

Når høveltanna er ferdig tilpassa er det klart for å høvle profilen i sålen. Dette er eit arbeid som må gjerast særs nøyaktig for at høvelen skal fungere godt. Ein god flyttplog, ein ploghøvel med stillbart land er nesten nødvendig for å få til dette arbeidet. Er du ikkje venn med ploghøvelen din på førehand så er ikkje denne høvlinga egna til å prøve den ut. Utprøving av høvelen må gjerast på førehand. Vanlege feil med slike høvlar er at landet ikkje er beint, at skøyta under ikkje er bein og at stålet ikkje sit godt eller passar til høvelen. Har du ein flyttplog med stillbar stopp på djupna så er det praktisk til dette arbeidet.

Why old wooden planes in Norway look the way they do?

This post is a follow up on my friend Dennis that posted «Why old wooden planes look the way they do» on his blog today. That was his ansver to my question about finish on wooden planes in his earlier post about his workbench project. I am posting this to show some examples of how Norwegian planes looks. I write in English so that he could understand easier.

In my area in Norway it seems to have been common to make your own planes up to about 1920-1930. Therefore most planes are made from local grown wood and the most common is birch. In the last period with self made planes they seems to have a varnish without color, but earlier there is an interesting variety of colors. I have made a photo gallery with some of the planes I have at hand. Most of theese planes are from a tool chest with tools that was made and used by the master carpenter Knut Larsen Høis that lived from 1799 to 1882. It is mainly his planes I have been duplicating in my own work. The planes have not been cleaned. I will later post about my own experiments with different kinds of varnish on my own planes. I am still trying to find a finish that works and looks like the old planes. Click on the photos to open them in a viewer with text.

Theese tools show some of the variety of colors, there could still be more variations. The vear on the tools show that the wood are not colored, the color is in the varnish. You are welcome to comment if you have any suggestions about this varnish.

Høvelmaking, innfelling av vesletanna

Så langt er arbeidet med høvelen ganske likt slik det er for alle sletthøvlar og dei fleste høvlane med sponutkast midt på. Det som er spesielt på denne høvelen er den samansette høveltanna, den vesle tanna i midten som på denne høvelen justerer høgda på fjøra. Denne tanna er festa til hovudstålet med ein liten skruve for at det skal gå an å ta ståla frå kvarandre når dei skal slipast. Det er ikkje noko form for justering på denne festemåten så all lengdejustering må gjerast  ved å slipe riktig lengde på vesletanna i høve til den store tanna.
