Skottbenken på Nesset Gnr. 2, bnr. 1 i Tolga kommune



IMG_7326
Skottbenken  på Nesset. Foto: Roald Renmælmo

Som lærar for studentane på bachelorstudiet i tradisjonelt bygghandverk på NTNU er det veldig givande å få tips om interessante skottbenkar rundt om i landet. I august i år hadde vi samling i høvelmaking på Røros og då var nokre av oss og besøkte student Jostein Utstumo i Tolga. Då kunne han vise oss ein veldig fin skottbenk som var teke vare på på garden. Eg fekk teke nokre bilete av benken då, men rakk ikkje å gjere ei grundig oppmåling. Heldigvis har Jostein målt opp denne benken til si skottbenkoppgåve. Den vidare teksten og oppmålingsteikning er frå hans oppgåve.

I tidligere blogginnlegg på https://tradisjonshandverk.com/2017/01/20/hva-skjer-pa-roros/ har jeg blant andre bygninger, omtalt bygningen som huser skottbenken som nå skal omtales. Benken befinner seg på en gård helt sør i Tolga kommune i Nord-østerdalen i Hedmark fylke. Fjøsbygningen som benken står inne i er bygd i 1802 og gården har bosetting fra ca. 1750.

Skottbenken er av typen med skru for stramming, den er 4,4m lang og 72cm høy. Den består av to bukker som det det er festet to langbord til der det ene er fast og det andre er løst slik at man kan feste et emne som skal høvles rett i mellom dem. Noen benker har bord til avstivning, det er det ikke på denne og jeg kan ikke se spor etter det heller. Det løse langbordet har påmontert noen ekstra klosser med karnissprofil mulig at disse også kan gi en avstivende effekt?

bilde av tegning av Skottbenk Nesset
Oppmåling av skottbenken på Nesset i Tolga

Om alderen blir jeg usikker, det er brukt en form for gjenget jernstang med mutter på for å holde den sammen. Den mutteren med firkanthode gir meg en følelse at vi ikke er tidlig på 1800-tallet men heller nærmer oss utmot/utpå 1900. Skruen og armen skruen går igjennom er av bjørk, skruen er relativt grov ca. 6 cm i utvendig diameter.

Har lagt benken på siden, man ser både bolt og spiker som er brukt. Foto J.Utstumo

Benken ser ut til å være godt brukt og etter hvert noe misbrukt, en kuriositet er at det står en benkehake i fastbordet ca. 60 cm fra enden, noe som kan tyde på at benken har blitt brukt til å høvle flate på, og ikke bare til å rette kant.

Det finnes fortsatt noe høvler og verktøy på bruket selv om det ikke er voldsomt imponerende er det noe ved seg allikevel. Det er noe okshøvler og den ene der har ski så den er nok antagelig brukt på skottbenken, de er mye diverse i den kassa og det er lite trolig at det er personen som lagde skottbenken som sist brukte høvlene. Høvelen som står oppå skottoksen har både klasse og stil.


Bruk av benken

Gårdsbruket har noen stykker av pent snekkerhandverk både på fjøsbygningen og i en gammel himling som i dag befinner seg på kaldt loft i våningshuset. Det er naturlig å tro at benken kan ha vært i bruk til noe bygging på gården her. Men om den er har vært med fra første stund er jeg noe usikker på?

Figur 7 er fra våningshuset som mulig er bygd ca 1750 og figur 8 er ifra fjøsbygningen som er bygd 1802. Utpå begynnelsen av 1900-tallet ble gården delt og fjøsbygning fulgte da med i oppdelingen og et nytt våningshus ble da bygd til det nye bruket. Forrige vinter gjorde jeg en liten oppdagelse da jeg gjorde et lite arbeid på en gammel dør i den bygningen som jeg synes var spennende; nemlig gerikt med notspor for panel. Om denne og resten av panel i huset er høvlet på skottbenken er ikke usannsynlig. Figur 9 er en gerikt fra det nye våningshuset som ble bygd da gården ble oppdelt rundt 1910.

Strykebenken i Hoftun, Suldal

Denne benken dukka tilfeldig opp under synfaring av eit vedlikehaldsprosjekt på eit stabbur i Hoftun, Suldal. Den stod stua vekk bak ein del ting på lemmen. Og det var eit heilt lite løft som måtte til, for å få den fram og ut i lyset for dokumentering.

2017-11-13 10.54.56
Strykbenken i Hoftun

Benken måler 4500mm i lengda og er 875mm frå gulv til øvre kant langbord. Benken føyer seg rett inn i rekka av andre benker frå Suldal i utforming og funksjon. I dette tilfellet er all materialen skoren på sirkelsag og det er berre innsida og øvre kanten av langborda som er høvla.

2017-11-13 10.56.09
Her ser me merkinga for plassering og uttaking til svalehalen.

Studerer me litt på oppmerkinga er det tydeleg nokre punkter som er avgjerande. Til dømes er dette øvre kanten på borda med svalehale som held beina saman. Denne høgda må vera lik på begge sider for at ikkje høgda på det lause langbordet skal endra seg ved forskjellige tjukner på arbedstykket. Dette er avgjerande for om den ferdighøvla kanten er vinkel i forhold til innsida på det faste langbordet. Vinkelen på svalehalen ser ut til å vera utført på frihand, då djupna på hakket ikkje er lik på nokon av dei.

Ser me tilbake på blogginlegget om Samanlikning av strykebenkar frå Suldal og studerer biletet av Nordmarkbenken, har den knektar spikra fast til beina på baksida. Restar av ein slik knekt er der og på eine foten på benken frå Hoftun. På den andre foten er der spor som fortel om at der har vore ein. På same måten som på Nordmarkbenken, ser det ut som om denne ikkje har gått heilt opp slik at den fluktar med øvre kant på beina. Det er fortsatt uklart for meg kva denne har vore nytta til. Det verkar for meg som om den vert for smal til å lagre materialar på (jf. Nordmarkbenken).

Krossbanda ser ut som om dei kan vera tilført ved eit seinare høve. Dette samsvarar med fleire andre benker eg har studert. Men dei er komt til før knektane forsvant, då borda er tilpassa spora etter knektane. Det er berre innfestinga av det faste langbordet som utgjer avstivinga i lengda om ein ikke har skrå- eller krossband. Dette er erfaringsvis nok, då benkane me brukar på museet ikkje har ekstra avstiving i lengda. Dette er Kolbeinstveitbenken som er i stålhallen pga lengda og ein nylaga, kortare variant av same som passar betre på verkstaden.

2017-11-13 10.55.44
Hoftunbenken på baksida

Når det gjeld oppmåling av benkane frå Suldal, har eg begynt å tenkje på kor nøye det er med å detaljteikne dei. Eg tolkar at benkane er noko som er laga til på plassen av til dømes ein omreisande snikkar. Han har nok ikkje hatt med seg strykebenken på trøsykkelen. Alle benkane eg har sett på til nå, er av forholdsvis grove og tildels vinne materialar.  Det varierar og om rettsida på langborda vender inn eller ut. Det som er avgjerande for å få til ein strykebenk som fungerer etter intensjonen er:

  • at lengda på langborda må stå i høve til arbeidstykka ein skal høvle.
  • arbeidshøgda på benken må vera lageleg
  • lik høgd i øvre kant, framme og bak, på samhaldet mellom beina
  • at øvre kanten på samhaldet er vinkelrett med innsida på det faste langbordet.
  •  at øvre kanten på langborda er i vinkel til innsida på det faste bordet
  • at langborda er beine etter lengda

Med dette i bakhovudet, og med tanke på samanlikningsgrunnlaget, har eg berre laga ei enkel skisse med nokre hovudmål om ein vil lage ein tilsvarande benk. S-C458-17111412160

Alle foto er tekne av underteikna.

Skottbenk frå Åsskard

På bloggen Verktøykista har Peter Brennvik skrive om ein skottbenk han har kome over i Surnadal på Nordmøre. Skrivemåten på garden kan og vere «Aaskard» og det er det døme på i eldre skriftlege kjelder. I kartverket til Skogoglandskap.no er det brukt skrivemåten Åsskard og eg har brukt denne her etter råd frå lesarane. Eg har fått kopiere bilete og tekst som han har posta på sin blogg. Under kjem hans tekst og bilete:

På Husasnotra dreiv me for ei tid sia med noko istandsettingsarbeid på eit stabbur i Surnadal Kommune. Stabburet står på Åsskard i Surnadal Kommune og er truleg frå tidleg 1800 tall.

Langborda er 4,35 meter lang. Plasering av føttene på langborda er  1/5 – 3/5 – 1/5. (Det var det Roald Renmælmo som gjorde meg oppmerksom på) Beina på skottbenken er 73 cm høg. Når langborda blir lagt i, blir arbeidshøgda 76 cm.

Nok ein skottbenk i Evjengrenda i Melhus

For nokre veker sidan la eg inn ein funksjon på bloggen for å ta i mot tips av lesarar som veit av gamle skottbenkar. Det gjekk ikkje mange dagane før eg fekk inn eit tips frå Oddbjørn Syrstad som hadde lese det eg skreiv om ein skottbenk i grenda hans, Evjengrenda ved Lundamo i Melhus. Oddbjørn skreiv at han og har ein skottbenk og lurte om om den var av interesse for oss. Sjølvsagt var det interessant, og i førre veke fekk eg høve til å undersøkje skottbenken saman med Thor Aage Heiberg og Ellev Steinsli. Oddbjørn har kjøpt garden Oppigard Evjen, busett seg der og overtok samstundes mykje av det som var på garden av verktøy og utstyr. Han har teke godt vare på Skottbenken han kunne syne fram til oss.

Oddbjørn Syrstad (tv) er eigar av denne flotte skottbenken. Thor Aage Heiberg (th) er ein av utsendingane til Norsk Skottbenk Union. Foto: Roald Renmælmo
Oddbjørn Syrstad (tv) er eigar av denne flotte skottbenken. Thor Aage Heiberg (th) er ein av utsendingane til Norsk Skottbenk Union. Foto: Roald Renmælmo

Skottbenken er knapt 30″ høg og bukkane er festa til langborda med drevspon. Langborda og bukkane hadde merking omlag på same vis som den eine skottbenken på Skaun Bygdatun.  Det er to bukkar  som vert stramma med skruvar. Fotplata er kring 7″ brei og kring 29″ – 30″ lang. Skruvane er drygt 2″ i diameter. Det faste langbordet er skorda av med eit skråband som er spikra fast ned i fotplatene. Eg merka meg ikkje kor lang langborda var men trur det var kring 4,5 meter? Det kan vi få sjekka ut nærare. Langborda er knapt 1 ¾» tjukke og 5 ½» breie.

Skottbenken har stått på loftet i ei snikkarstue på garden. Rommet der den stod er bevart og har framleis høvelbenken og dreibenken ståande på plass. Her kan vi studere korleis høvelbenk og skottbenk har vore plassert i ein verkstad som har vore i bruk. Det er også ein del verktøy som kan knytast til skottbenken. I alle fall er 3 av høvlane på garden knytt til høvling av golvbord på skottbenk. I tillegg er det vanlege okshøvlar og sletthøvlar til flaskhøvlinga.

Dei siste som budde på Oppigard Evjen, før Oddbjørn overtok, var brørne Anders Evjen (1893-1966) og John Evjen (1906-1985). Faren deira heitte Lars Anderssen (1860-1937).  I folketeljinga for år 1900 står han oppført som gardbrukar, hustømmermann og snikkar. Yrkestitlane hustømmermann og snekker vart skrive «hustømmermd og snedker» som var den vanlege skrivemåten i folketeljingane for desse yrka. Det er tydeleg at Lars var ein som dreiv med byggjearbeid av ulike slag både innan snikring og tømring. Både høvelbenken og skottbenken ber preg av at det er ein, meir enn normalt, dyktig snikkar som har arbeidd dei og brukt dei. Også høvlane som høyrer til på garden ser ut til å ha vore laga av ein dyktig snikkar. Dette gjer det ekstra spennande å gjere vidare undersøkingar av både skottbenk, høvelbenkar og verktøy.

Lars og Ingeborg Evjen i Oppigard Evjen. Dette er mannen som var oppført som snikkar og hustømmermann i folketeljinga i 1900. Foto frå  "Busetnad og folkeliv i Horg. 4: Gard og Grend", Melhus kommune 1992.
Lars og Ingeborg Evjen i Oppigard Evjen. Lars (1860-1937) var oppført som snikkar og hustømmermann i folketeljinga i 1900. Foto frå «Busetnad og folkeliv i Horg. 4: Gard og Grend», Melhus kommune, 1992. Lars var son av Anders Larsen Sørtømme (1823-1898) frå Løvåsdalen under Valdum. Han var kjent for å bygge hestevandringar og var nok også ein flink snikkar.

Saman med skottbenken og spondungen på nabogarden vert dette ei veldig god kjelde til å forstå korleis skottbenken, verktøyet og verkstaden har fungert i den tida det var i bruk. Dette er slikt vi skal prøve å sjå nærare på, og dokumentere på ein god måte. Vi vil rette ei stor takk til Oddbjørn Syrstad som tipsa oss om skottbenken, tok i mot oss og viste oss skottbenk og verktøy. Med dette vil vi og oppmode andre som har  skottbenk eller interessant verktøy om å bruke tipsfunksjonen på bloggen og sende oss tips.

NFL.16629: Rettbenk fra Budalen i Sør-Trøndelag med tre tilhørende retthøvler.

I 1951 var Arne Berg ute på en av sine mange reiser for Norsk Folkemuseum. Han reiste rundt i Sør-Trøndelag for å komplettere tunet som går som Trøndelagstunet/ husmannsplassen ved museet. På Enlid i Budalen skaffet han et loft til museet. Det ble ført opp på museet året etter.  En av forsendelsene fra Arne Berg dette året bestod av fem kolli. Han sendte en rettbenk, tre okshøvler og en jernskodd spade sørover. Gjenstandene var kjøpt fra Ola Svardal i Budalen. Skottoksene er i dag en del av utstillingen som er samlet i Trøndelagstunet/ husmannsplassen mens rettbenken står på Stigums magasin. De er dermed merket med NFL-kode som henviser til Landbrukssamlingen. Vi har sålangt ikke funnet fram til noen øvrige opplysninger om det innsamlede materialet. Men de fire gjenstandene utgjør en helhet; de passer sammen i et redskapskompleks. Og vi omtaler de derfor i lag i denne lille bloggartikkelen.

SkottbenktredigertTP2014 kopi copy
Rettbenk fra Budalen (NFL.16629) fotografert på Stigums magasin. Rettbenken består av faste retteplanker og det brukes skruer for å feste bordet. Merk fotarbeidet til fotografen. Foto og manipulering: Terje Planke, NF/Bygningsantikvarisk avdeling.

Beskrivelse av rettbenk fra Budalen
NFL.16629 Rettbenk fra Svardal, Budalen, Sør-Trøndelag er den eneste rettbenken vi kjenner til sålangt; som har to faste rettbord. Emnet settes i mellom rettbordene og festes med en gjenget treskrue. Benkens mål begrenser lengden og bredden på emnene, men kan ta full dybde ned til bakken. Benken ble oppmålt i skala 1:20 den 15.1.2014 av Terje Planke og Magnus Wammen, og vi har tatt noen bilder. Benken ble samlet inn til museet av Arne Berg i 1951. Budalen ligger øst for E6, mellom Berkåk og Støren. Brukene ligger på 400 til 600 meters høyde. Kommunen hadde på 1950-tallet noe over 500 innbyggere og er i dag en del av Midtre Gauldal kommune.

Oppmålt rettbenk
Oppmålt rettbenk

Strategiske mål:
Den totale lengden er 437 cm, høyden varierer fra 70 til 75 cm ved benene (bukkene). Bredden mellom retteplankene er 5,5 cm ved bena, men er mindre på midten. Avstanden mellom bena er 375 cm men på grunn av en reparasjon av ene kilsporet/ nedtappingen som er sprukket kan det bare kantes bord på 370 cm. Dette gir nesten 6 alens bord. Bena stikker ut hver sin vei og stør således benken i hver sin retning.

Rettbenk fra Budalen (NFL.16629) fotografert på Stigums magasin. Foto: NF.

Dimensjoner i norske tommer: Retteplanker: 2 1/4″ x 6 1/2″, fot: 2″ x 13 1/2″ i topp og 4″ x 13 1/2″ i bunn.

Hull: Det er en rekke hull i retteplankene for gjengeskruer. På venstre side er det plass for en skrue. fra «baksiden». I midtområdet, 201, 238 og 276 cm er det tre plasser for treskruer fra «baksiden». I høyre felt er det tre treskrueplasser fra «framsiden» (300, 350 og 378 cm).  På tegningen er hullene markert på følgende måte: o betyr gjennomgående, · betyr tett/ ikke gjennomgående, Ä betyr gjenget hull mens U betyr snitt, hull sett fra siden. Det er to dimensjoner på gjengehullene. De to store (helt til venstre, mot enden) er på 1 ½» mens de øvrige gjengehullene er på 1″. På de tre hullene helt til høyre er det boret hull tvers igjennom retteplanken på framsiden også.

Benet har sprukket i enden og benken holdes sammen med en skrue. Skruen øverst brukes til å feste bordet som skal skytes i rettbenken.
Benet har sprukket i enden og benken holdes sammen med en skrue. Skruen øverst brukes til å feste bordet som skal skytes i rettbenken. Foto NF.

Materialer: Retteplankene og bena er i furu. Margen er lagt in på retteplankene. Plankene er håndsagde, noe som synes på ene yttersiden (baksiden på tegningen). Den ene yttersiden (framsiden på tegningen) ser vi er primært skrubbhøvlet og litt sletthøvlet.

Bruk: Ut fra lengden mellom bena kan vi slutte at de ikke har rettet lengre bord enn 3,7 meter på denne rettbenken. Det er relativt kort. Navnet Budalen og høyden over havet kan tyde på at dette er bureisningsområde og at det har vært relativt små bruk på stedet. Det ville i så fall passe med dimensjonen på benken.  Alternativt kan det være til bruk for møbelsnekring.  Skal det rettes av kortere emner kan en bruke de skruene som passer best for anledningen. Det kan også festes flere korte emner samtidig, om en har mange skruer.

Høvlene som hører til rettbenken er innført i museets protokoll som NFL.16625 Kanthøvel, NFL.16626 Fjærhøvel og NFL.16627 Nothøvel. Det er altså tre okshøvler. Alle tre høvelstokkene er i heltre bjørk.. Kanthøvelen er en enkel okshøvel med påspikrede meier eller sidelister slik at den kan brukes som rett- og slettokse Den mangler kile men har en intakt tann. De to andre; notoksen og fjæroksen er også laget i bjørk, men disse er helved uten løse sidelister. For å finne fram til en enkel oppmåling av disse henviser vi til lenken nederst i teksten. I det lenkede dokumentet finnes også en oppmåling av rettbenken.

NFL.16626
Fjørhøvel. Foto NF.
NFL.16625
Kanthøvel. Foto NF.
NFL.16627
Nothøvel. Kilen står feilvendt for anledningen. Foto NF.

Navnet Rettbenk
NFL.16629 omtales som en Rettbenk i henhold til museets gjenstandsprotokoll. Hvorfor den har fått det navnet vet vi ingenting om. Høvlene fra samme gård er betegnet som kanthøvel, nothøvel og fjærhøvel. Vi tenker jo gjerne slik at vi retter flasken på et bord og kanter kanten ved skyting. Her er det altså en inkonsekvens i begrepsbruken, siden bordene kantes på rettbenken, men på den annen side blir jo bordene rette i kanten.  Og siden Arne Berg var en språkbevisst kar er det sannsynlig at ordet kommer fra brukeren og ikke fra museet. Vi holder oss derfor til de begrepene vi har knyttet til gjenstandene. Et argument som taler for å bruke begrepet rettbenk er at det også dukker opp knyttet til et bilde som Arne Berg tok samme år, i samme dalføre (NF.04793-121). Her ser vi en mer normal utformet rettbenk. Hvorfor museet i dag har samlet inn den med faste retteplanker og ikke den som bare ble fotografert vet vi ikke noe om. Kanskje museets benk, med fiksert bredde mellom rettebordene ansett som mer alderdommelig og dermed mer interessant enn den vanlige typen?

Norsk rettbenkliga (det eneste rette)
Vi har ved gjentatte anledninger forsøkt å bli opptatt som medlemmer i rettbenkunionen. Etter våre studier på Stigums magasin og fotodatabasen ved Norsk Folkemuseum har vi besluttet å opprette «Norsk rettbenkliga» (som er det eneste rette) i motsetning til skottbenkunionen (for de mange skottende). Vi har dermed bestemt oss for å ta utgangspunkt i museets innsamlede materiale når vi nå lager oss to nye rettbenker. Denne prosessen kommer det mer om ved en senere anledning.

For et nærmere blikk på dokumentasjonen:
se https://norskfolkemuseum.academia.edu/TerjePlanke/Papers

Skottbenk i Karasjok

På museet i Karasjok i Finnmark,  RDM-De Samiske Samlinger, er det både ein enkel byggearbeidsplass høvelbenk og ein gamal skottbenk. Skottbenken er av ein type som finnast mange stader rundt om i landet og som har fastspenning med kile.

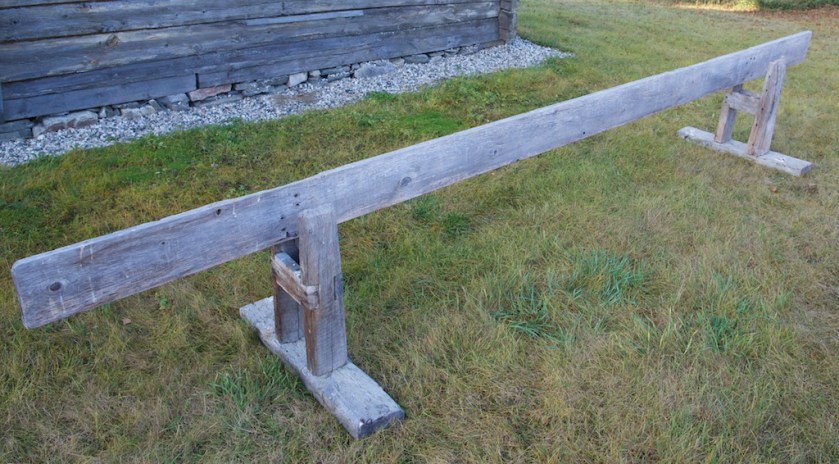

Skottbenken på museet i Karasjok. Langbordet er 4.5 meter langt og 3,5 x 20 cm i rota og 3,5 x 17,5 cm i toppenden. Benken er ca 63 cm høg frå marka og opp til overkant av langbordet. Foto: Roald Renmælmo
Skottbenken på museet i Karasjok. Langbordet er 4.5 meter langt og 3,5 x 20 cm i rota og 3,5 x 17,5 cm i toppenden. Benken er ca 63 cm høg frå marka og opp til overkant av langbordet. Foto: Roald Renmælmo

Skottbenken har i dag berre eit fast langbord men har spor etter at det har vore eit laust langbord tidlegare. Eg har ikkje funnet registreringsnummer på benken men det kan finnast opplysningar om kor benken har vore brukt? Så langt er dette den nordlegaste og austlegaste skottbenken vi i Norsk Skottbenk union har sett.

Spennborda på benken er festa med svalehale og spikar. Høgda frå desse og opp til langbordet er 23 cm. Med meiane på skottoksen så kan ein då truleg høvle bord som er maksimalt 24-25 cm breie.
Spennborda på benken er festa med svalehale og spikar. Høgda frå desse og opp til langbordet er 23 cm. Med meiane på skottoksen så kan ein då truleg høvle bord som er maksimalt 24-25 cm breie. Foto: Roald Renmælmo

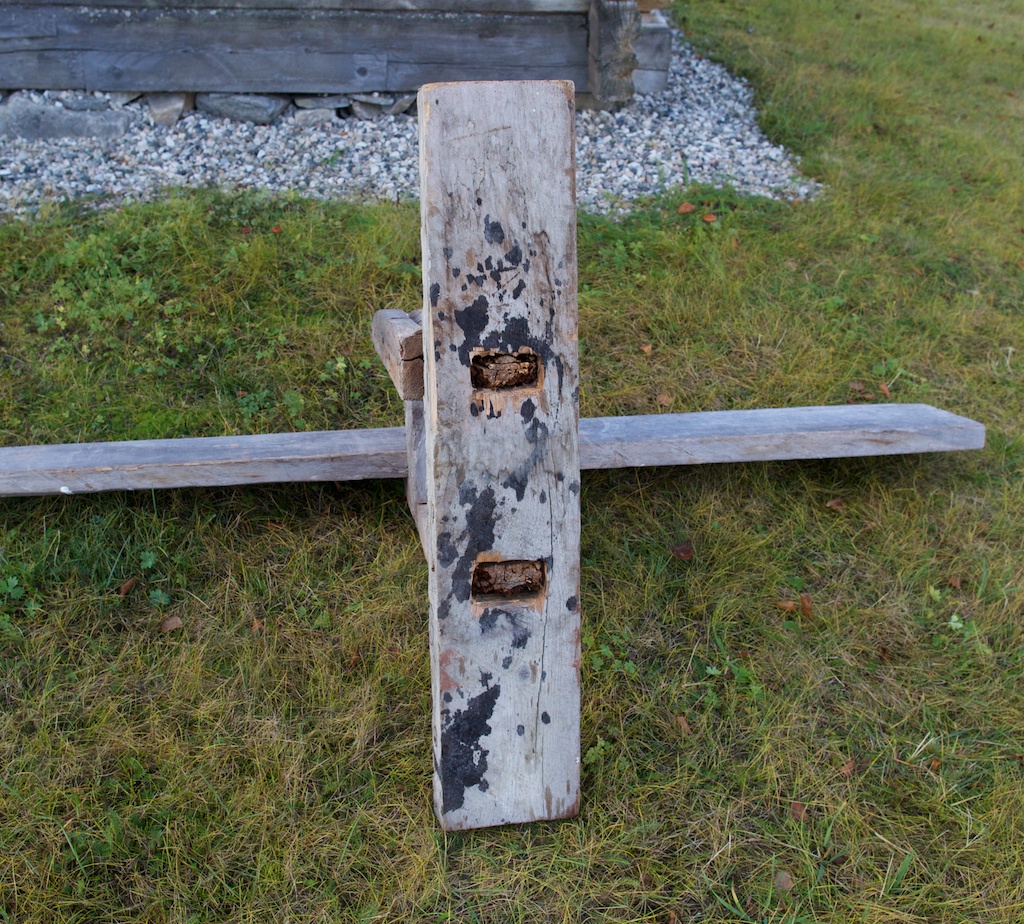

Føtene er tappa gjennom ein fotstokk som er 78 cm lang og drygt 2
Føtene er tappa gjennom ein fotstokk som er 78 cm lang og drygt 2″ x 6″. Foto: Roald Renmælmo

Alle materialane som er brukt til skottbenken ser ut til å vere handsaga. Langbordet er berre høvla på den sida som vender opp og som blir flata som meiane på skottoksen skal ta nedpå. Langbordet er også toppskore på høgda og smalnar frå 8″ i rotenden til 7″ i toppenden. Likevel er det omlag same høgde frå overkant av spennborda og opp til overkant langbord ved begge bukkane.
