Smiing av høvelstål på seminaret

Smiing av laminert høvelstål. Smedane på samlinga har begynt å smi høvelstål. Odd Inge Holmberget er oppslagar for Mattias Helje. Foto: Roald Renmælmo — Smiing av laminert høvelstål. Odd Inge Holmberget er oppslagar for Mattias Helje som brukar ein plansett for å få høvelstålet så flatt som mogleg. Foto: Roald Renmælmo

Smedane brukte ein lang dag i går i snikkarverkstaden og for å lære seg å lage høvel med eit sjølvsmidd stål. Mange av dei har ikkje laga høvel tidlegare så det er ein del nytt for dei fleste. Torsdagen starta med meir kjent arbeid i smia på NDR i Trondheim. På programmet står smiing av høvelstål. Smia som har vore gjennom ein del forbetringar av golv, smiavlar og luft. Dette gjorde arbeidet med smiing av laminerte høvelstål ein del enklare enn det var tidlegare. Laminerte høvelstål vil seie at emnet til høvelstålet er smijarn eller eitt meir moderne stål, gjerne eit konstruksjonsstål med lite karbon, eller ARMCO stål som er så godt som heilt fritt for karbon og andre legeringar. For å få god og kvass egg legg smeden på eit herdbart karbonstål i framkant på eine sida av stålet. Dette vert smisveisa saman og smidd ut til den forma høvelstålet skal ha.

Vi starta økta med å drøfte kva utfordringar dei ulike smedane har hatt med sine høvelstål tidlegare. At laminerte stål krummar seg under herding er ein gjengangar. Eggstålet og jarnet oppfører seg ulikt når høvelstålet vert nedkjølt. Vi drøfta ulike moglege tiltak for å minimere problemet. Å bruke tynnare eggstål, å krumme stålet motsatt veg før herding, å spenne opp høvelstålet under bråkjøling og å rette stålet før/under anløping var slikt som var drøfta. Smedane fekk sjølv erfare kor viktig det er at høvelstålet er ganske rett når ein skal tilpasse senga i kilegangen til høvelstålet.

Smiing av høvelstål i smia på NDR. Foto: Roald Renmælmo — Smiing av høvelstål i smia på NDR. Frå venstre Odd Inge Holmberget, Mattias Helje, Øystein Myhre og Jan Tommy Kirkholt. Foto: Roald Renmælmo

Det er heilt sentralt for medlemmane i Norsk Skottbenk Union at vi har eit godt samarbeid med smedar som kan levere høvelstål til dei ulike spesialhøvlane vi brukar i arbeidet vårt. Det er gjerne snakk om stål til golvplogar, semshøvel, plog, skottokse og profilhøvlar. Nokre stål skal ein sette opp med fil og må såleis ikkje vere for harde. Andre stål må filast til nøyaktig før herding og så herdast av smeden for å få nok slitestyrke. I tillegg treng vi benkehakar, killingfot, rissenåler og forskjellig verktøy som smedane kan levere.

Smedane som var med på seminaret i Trondheim var Odd Inge Holmberget, Torgeir Henriksen, Jon Dahlmo, Terje Anders Granås, Øystein Myhre, Mattias Helje, Jan Tommy Kirkholt, Patrik Jarefjäll og Ole-Andreas Fjær. I tillegg var metallurg og knivmakar Fredrik Haakonsen, snikkar Thor-Aage Heiberg, snikkar Tomas Karlsson og tømrar Oddmund Aarø med. Eg og Jarle Hugstmyr leia arbeidet med høvelmaking og utprøving av skottbenk. Vi delte fokuset på tre emne, høvelmaking, smiing av høvelstål og utprøving av ulike høvlar på skottbenk.

Smedsamling på NDR i Trondheim

Smedane er samla i snikkarverkstaden på NDR og har begynt å merke opp emnet for å lage sin første eigenproduserte høvel. Foto: Roald Renmælmo

Smedsamlinga har starta i Trondheim. Vi har fått med oss dei aller fleste av dei smedane som har erfaring med å smi høvelstål og forskjellig verktøy til snikring. For at smedane skal få eit godt innblikk i kva som er viktig å tenkje på med smiing av høvelstål får dei lage sin eige høvel med sjølvsmidd stål. Utgangspunktet er eit emne av bjørk som vert merka og sponrom og kilegang tappa ut. Dei fleste fekk høvlane nokolunde klare til prøvehøvling i løpet av ein lang dag.

I morgon vert det eit fokus på smiing av høvelstål i smia på NDR før vi skal til Sverresborg. På Sverresborg får smedane ei innføring i metodikk i høvling og korleis dei ulike høvlane høyrer saman i ein arbeidsprosess. Høvling på skottbenk er sjølvsagt eit sentralt emne som alle skal få prøve.

Skottokse på Dølmotunet

Skottokse i samlinga på Dølmotunet i Tolga. Høvelen er stempla med bokstavane EI, truleg er det bokstavane til snikkaren som har laga og brukt høvelen. Skottoksen er kring 12 " lang og kan høvle litt i overkant av 2" bredde. Høvelen har meiane laga av same stykke som høvelstokken. Foto: Roald Renmælmo — Skottokse i samlinga på Dølmotunet i Tolga. Høvelen er stempla med bokstavane EI, truleg er det bokstavane til snikkaren som har laga og brukt høvelen. Han har ein fin raud farge i fernissen. Skottoksen er kring 12 » lang og kan høvle litt i overkant av 2″ bredde. Høvelen har meiane laga av same stykke som høvelstokken. Foto: Roald Renmælmo

Ein skottbenk utan skottokse eller andre høvlar med meiar er ikkje så lett å bruke. Derfor vil vi gjerne ha inn døme på høvlar som er brukt med skottbenken og som har meiar som skal gå nedpå langborda på benken. På Dølmotunet i Tolga er det ein fin samling med snikkarverktøy på eitt av lofta. Det er fleire golvplogar og skottoksar blant høvlane i samlinga. Skottoksar er som regel laga av ein okshøvel som ein har festa på lister som fungerer som meier. Vi finn ofte gamle okshøvlar som har spor etter at det har vore festa slike meiar og kan då sjå at dei har vore brukt som skottokse. Det er meir uvanleg å finne skottoksar som har meiane laga av same stykke som resten av høvelstokken. Det er eit litt komplisert arbeide å få høvla ut sporet mellom dei to meiane. Det er også mykje meir komplisert å få merka og tappa ut sponrom og kilegang på slike høvlar.

Den fint laga skottoksen er stempla med bokstavane -EI. Truleg er bokstaven E første bokstav i fornamnet til snikkaren og I er første bokstav i etternamnet. Eg har ikkje klart å identifisere snikkaren så langt, men det kan dukke opp nye opplysningar. Det er fleire høvlar med same stempel i samlinga på museet.

Undersida av skottoksen. Høvelen er laga av bjørk. Det er gjort eit særs fint arbeid med denne. Foto: Roald Renmælmo

Handtaka er grada inn og er felt inn så presis at dei er faste nok utan andre festemidlar. Kilen har ein anna farge i fernissen enn resten av høvelen. Kanskje den kan vere frå ein anna høvel eller er laga ny ved eit høve? Det er ein særleg fin raud farge i fernissen. Det er også ganske tydeleg at fargen ikkje er ein beis ettersom slitasjen får fram det lyse treverket og fernissen med farge berre ligg att i groper i overflata. Det er særleg tydeleg på undersida av handtaka der fargen berre står att i spora etter raspa som er brukt for å forme handtaka. Stålet ser ut til å vere smidd av ein lokal smed? Det er i alle fall ein skottokse til i samlinga på museet, den har også meiane laga av same stykke som resten av høvelstokken.

Den gamle verktykassa

I årbok for Nord-Trøndelag Historielag for 1952 har lærar Anton Granhus skrive ein interessant artikkel om ei verktøykasse etter, Oliver, ein lokal tømrar og snikkar i Beitstad. Far til Oliver hadde laga kassa ein gong tidleg på 1800-talet. Kassa inneheldt det verktøyet faren, og seinare Oliver trong for å tømre og innreie hus. Eg saksar frå teksten:

«Til innreidingsarbeidet i hus og til innbuarbeid må man han ha nokre høvlar: Gropokse (skrubbhøvel), slettokse, langhøvel (rubank), skottokse med meiar, golvplogar, fløttplog og småplogar, borvinne og borar, ømse listhøvlar, rundhøvel, fleire mindre hoggjarn og holjarn, grindsager for tverved og langved, ei smal svingsag og helst eit par rasper og filer for tre. Men desse siste kunne han unnvære og. Ein kunne bruke skavgras i staden for sandpapir og brentstein i staden for rasp. Nei ein trong ikkje meire verkty.»

Vidare skriv han om om høvling av golvbord:

«Golv og loft tok og mykje ofte tungt arbeid. Det var ikkje lett å stå dagen lang og okse dei fossesaga borda som til dels kunne vera så ruffne av sagdrag at dei likna eit vaskebrett. Og når ein hadde høvla så mange at ein trudde det vart nok til eit golv, så skulle dei skjøtas og pløyast i skottbenken. Skjøtinga gjekk så nokonlunde lett likevel, for her hogg ein vekk dei verste hompane. Og to mann i skottoksen drog alltid han. Da vart pløyinga tyngre var bordkanten full av kvist og motved. Borda var jamnt halvannan tomme tjukke, og plogen var seig å dra. Men hadde ein kome så langt at golvyrket var ferdig , ja da var det berre moroa å legge golva. Med haldhake og drev dreiv dei borda saman, og med bila slo dei den svarte storhovda maskinfirtommen tvert gjennom bordet til golvåsen.»

Om Anton Granhus hadde vore med på slikt arbeid saman med Oliver er nok usikkert, men han hadde nok kjennskap til korleis arbeidet vart gjort. Når han skriv «fossesaga» så meiner han nok at borda er saga på ei enkeltplada vassdrive oppgangssag. Slike bord blir gjerne ganske grove og krev mykje arbeid med høvelen før dei er slette nok til golvbord. Legg merke til at han skriv at dei høvla flasken på alle borda før ein skaut dei beine. Vi kan spekulere på om det skuldast at dei hadde rigga til skottbenken for å høvle flask på toppen av langborda? Slik som det ser ut som på biletet av karane som høvlar på skottbenk i Karasjok.

Kjelder:

Granhus, Anton, 1952, Den Gamle verktøykassa, artikkel i Årbok for Nord-Trøndelag Historielag.

Skottbenken i Årbok for Namdalen

Det er ikkje måte på kor mange ulike årbøker som finnast rundt om i landet. Kvart år kjem det stadig påfyll av artiklar med eit lokalt tilsnitt om ulike tema. Heller ikkje skottbenken slepp unna slike årboksartiklar. I vår vesle redaksjon er det grenser for kva vi kan halde oversikt over når det gjeld årbøker frå heile Noreg, men nokre slike artiklar har vi fått med oss. Ein av desse artiklane har den slåande tittelen, Skottbenken, og er skrive av Arne Vennevik til Årbok for Namdalen 1981. Vi saksar frå teksten:

«Skottbenken var et redskap som en måtte ha for å høvle gulvbord og panel. Når tømringa var gjort, måtte gulv handhøvles, og det var et tungt og slitsomt arbeide. Tømmer ble hugget i bestemte lengder som passet til hvert rom. Bare rotstokker ble brukt. Saginga ble gjort på den måten at de saget hva stokken holdt. Det vil si at borda ble bredere mot rotenden. Dette var av praktiske grunner. For det første ble det mindre arbeide med høvling av not og fjær – og så når gulvet skulle legges måtet en til. En bredde på borda på 12-14 tommer var ikke uvanlig. Tykkelsen var 1 1/2 tomm, og det måtte til da det var meget langt mellom gulvåsene. Så var det høvlinga. Først ble det brukt en høvel med to toms høveltang. Det var «slettoksen». Disse høvlene hadde to handtak, for det var tung og arbeidskrevende. Det måtte være to mann om arbeidet.

Så var det å sette bordet i skottbenken for høvling av not og fjær. Det ble satt fast med kiler ca. 1 cm høyere enn plankene i skottbenken. Da ble det brukt en høvel med lister på begge sider så bordet ble høvlet bent. Det ble laget not på begge sider av bordet – likeså fjær. Gulvet ble lagt fra begge sider i rommet og så møttes de i døra under dørstokken. Siste bordet ble laget etter mål og drevet inn.

Panelbord var det ens bredde på. På panel var den en «staff» (profil) i tillegg til not og fjær. Det var vanlig med 7-8 tommers bredde, og så ble det høvlet en «staff» på midten av bordet. Vekselpanel ble også høvlet i skottbenken.»

Skottbenken. Bilete skanna frå artikkelen til Arne Vennevik i Årbok for Namdalen 1981

Skottbenken på biletet er ein type som vert stramma med kilar. Kilane er på plass på denne benken når biletet er tatt. Skildringa av framgangsmåten og verktøyet er ganske likt det vi kjenner frå andre stader i landet. Eit avvik er at slettoksen har 2 toms tann. Elles ville ein gjerne kalle det for ein gropokse eller skrubbokse. Skildringa av leggje-måten for golvborda minner om korleis det var vanleg å legge golv som skulle vere særleg tette slik som på stabbur og låvegolv (treskegolv). Om skildringa her gjeld stovehus er ikkje skrive i artikkelen. Slik sett kan det godt vere at leggje-måten gjeld for låvegolv og stabbur og at det var andre leggje-måtar på golv i stovehus?

Kjelde:

Vennevik, Arne, 1981, Skottbenken, artikkel i Årbok for Namdalen 1981.

Skottbenk frå Nereng, Tynset

På garden Nereng på Tynset var det ein gardsauksjon denne sommaren. Mellom mykje forskjellig rart som låg i vognskjulet var det ein skottbenk. Heldigvis klarte eit av våre medlemmar, Kolbjørn Vegar Os, å få kjøpt skottbenken. Den viser seg å vere ein av svært få skottbenkar med kilestramming som faktisk har med nokre av kilane som høyrer til. Kolbjørn har laga ei oppmålingsteikning som har med dei mest sentrale måla på skottbenken. Legg merke til at Kolbjørn har teikna inn orienteringa av årringane på dei ulike emna. Dette kan vere relevant å få med sidan det kan verke inn på korleis emna oppfører seg.

Oversiktsteikning med måla på skottbenken frå Nereng. Måla er i norske alen, ein alen er 24 tommar (a 26,25 cm) og tilsvarar 62,8 cm. Teikning: Kolbjørn Vegar Os — Oversiktsteikning med måla på skottbenken frå Nereng. Måla er i norske alen, ein alen er 24 tommar (a 26,14 cm) og tilsvarar 62,75 cm. Kvarte alen er også ei vanleg eining i slike samanhengar. Også brøk av tommen er vanleg. Teikning: Kolbjørn Vegar Os

Snitt av den eine foten på skottbenken frå Nereng. Teikning: Kolbjørn Vegar Os — Snitt av den eine foten på skottbenken frå Nereng. Legg merke til at den bevegelege foten står i ei romsleg sliss og kan flyttast. Truelg har dei då brukt avstandsklossar mellom føtene nede for å få passe avstand til det som skal høvlast. Dei fleste måla her er i centimeter, nokre supplert med tommar. Teikning: Kolbjørn Vegar Os

Fot og kiler til skottbenken frå Nereng. Teikning: Kolbjørn Vegar Os — Fot og kiler til skottbenken frå Nereng. Her er dei fleste måla oppgjeve i centimeter. Teikning: Kolbjørn Vegar Os

Denne oppmålinga kan vere eit godt døme på korleis ein kan måle opp ein skottbenk. Supplert med nokre foto av detaljar så bør det gå fint å bygge ein tilsvarande skottbenk. Det er påfallande at måla på skottbenken går godt opp i norske tommar og alen. Det er nok desse måleeiningane som har vore brukt av dei som i si tid laga skottbenken. Det er som regel nyttig å bruke ein tommestokk med norske tommar når ein driv med oppmåling av eldre snikkararbeid. Tala som ein får frå målinga kan då framstå på ein måte som gjer at ein kan setje seg inn i kva snikkaren av skottbenken har tenkt.

Skottbenk frå Nereng, Tynset, foto

Skottbenk frå Nereng på Tynset — Skottbenken frå Nereng på Tynset. Foto: Ola Rye

Denne skottbenken dukka opp på ein auksjon i sommar og vart kjøpt av Kolbjørn Vegar Os som har gjort ei oppmåling av benken i ein eige post.

Skottbenken er ein av få som har bevart nokre av dei originale kilane. Foto: Roald Renmælmo — Skottbenken er ein av få som har bevart nokre av dei originale kilane. Foto: Ola Rye

Skottbenk frå Li i Suldal

RFF2013-090-001 — Frå Li i Suldal. Denne er 3240 cm lang og har ei høgd på 830 cm. Libenken, høvelbenken, har ein eigen post på bloggen Hyvelbenk.

På Ryfylkemuseet har eg oppdaga endå ein skottbenk. Den låg oppå slindrene på løa på Li som har vore museumsgard frå 2009. Riksantikvaren har vore på Li sidan 1936.

Skottbenken på Li i Suldal. Benken har nok hatt kilestramming. Foto: Ryfylkemuseet.

Skottbenken har langbord som er 3240 mm lange. Arbeidshøgda er på 830 mm. Dimensjon på langborda er 195 x 30 mm i gjennomsnitt. Det skal være kilar til stramming, men dei er ikkje å finne.

Strykehøvel til å høvle veggtømmer?

I artikkelen til Trond om strykebenk i Hordaland er det snakk om å høvle veggtømmer i strykebenken (skottbenken). Då er det skrive om ein strykehøvel (skottokse) som er forklart som ein stor okshøvel med land på kvar sida. For å høvle grove stokkar eller 2-3 bord på same tid så ligg det i korta at høvelen kan vere ganske stor. Slike store høvlar med lister (land eller meiar) for å brukast i skottbenk finnast på fleire museum. Frå Osterøy museum har eg eit døme på ein slik høvel som er kring 60 cm lang, kring 1 alen med andre ord. Museet har ei omfattande samling av verktøy som det er verdt å ta turen for å sjå.

Strykehøvelen på Osterøy museum i Hordaland har registreingsnummer OM 1392. Høvelen er kring 60 cm lang og kan høvle kring 5" bredde. Høvelstokken er ca 6" brei. — Strykehøvelen på Osterøy museum i Hordaland har registreingsnummer OM 1392. Høvelen er kring 60 cm lang og kan høvle kring 5″ bredde. Høvelstokken er ca 6″ brei. Foto: Roald Renmælmo

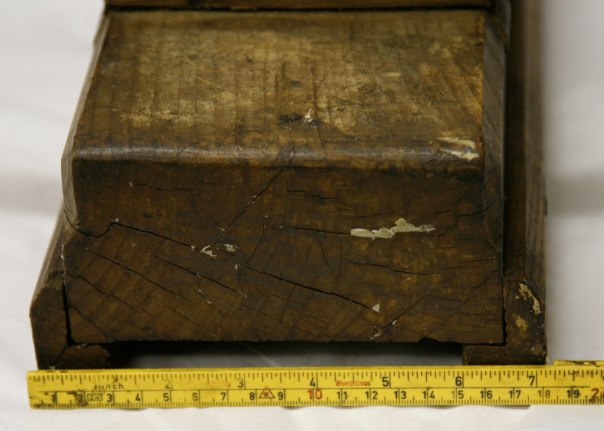

Strykehøvelen på Osterøy museum med målestokk på breidda. Høvelen har påsette lister som djubdestopp. Foto: Roald Renmælmo

Dette er med dei største strykehøvlane (skottokse) eg kjenner til. Med denne kan ein skyte 3 stk 5/4″ bord samtidig i skottbenken. Elles kan ein stryke tømmer til kring 5″ tjukke tømmerveggar med høvelen. Til vanleg er ikkje skottoksar (strykehøvlar) lengre enn 12-14 tommar så det er eit særsyn at dei er så lange som denne. Når to mann legg seg på og dreg denne så vil den store massen til høvelen hjelpe på for å kome gjennom store kvistar og slikt.

En skal tidlig krøkast

Tiril var ikke i form til å gå på skolen i dag og deltok sammen med pappa Thor-Aage på siste del av HiST samlingen på Sverresborg. Men, skottoksen kunne hun dra likevel. Ikke alle på første trinn i skolen som har dratt en skottokse og fått ut spon…
