Østerdalen er eit område der skottbenken har stått veldig sterkt, og vi har berre så vidt fått ein smak på kor mange skottbenkar som finnast der gjennom tidlegare postar her på bloggen. Her er eit stort potensiale for å gjere nye oppdagingar i åra som kjem. Studentane på Tradisjonelt bygghandverk på NTNU i Tronheim har hatt ei oppgåve der dei skal dokumentere eldre høvelbenkar eller skottbenkar i sine heimeområde og så skal dei snikre sin eige benk, gjerne basert på den originalen dei har målt opp. Studenten John Ryen frå Os i Østerdalen har registrert og målt opp ein skottbenk på heimgarden sin og vidare følgjer tekst og foto av benken.
Jeg (John Ryen) fant en skottbenk hjemme på gården. Gården heter Jopålsagården og ligger i bygda Narjordet, Os i Østerdalen. En gård fra ca. 1669. Denne skottbenken er av nyere tid. Jeg så en innriss der det stod 1905 på skottbenken. Det er ikke en veldig gammel benk, men dog en fin benk. Det er trolig John Johnssen Ryen (1872-1957) som bygget denne skottbenken. Han var tømrer og har bygget opp huset på Jopålsagården (bruks nr. 9).
Skottbenken på Jopålsagården
Jeg har tatt mål og dokumentert denne benken med en tanke om og skulle produsere en slik benk i løpet av høsten 2020. Denne benken er tilsynelatende laget av furu. Jeg tipper den ble bygget for kanting og høvling av panel, da gammelfjøset på gården er kledd med vekselpanel med ca. lengder som passer skottbenken. Det passer også bra inn med at John Johnssen Ryen bygde gammelfjøset.
Her kan man se at det er ganske slitt. Trolig brukt kiler til fastspenning av emner
Da jeg fant denne skottbenken, så fant jeg ikke noen kiler i nærheten. Dvs. at jeg tror det er kiler, men fant ingen kiler. Det er ikke skrue eller andre metoder som er brukt til fastspenning.
Her skimtes årstallet 1905 og J.J.RBenkens totale lengde på 396 cm og arbeidshøyde på 75 cmBukkene er trukket inn omlag 5/4 alen fra endene av langbordeneMål på bukk og langbordBukk og fotInnfelling av langbord
Ovenfor vises bilder av skottbenken med mål. Alle mål er oppgitt i cm. Man kan også se at bordet som sitter fast i rammen er boltet fast. Dette var et spennende funn, og blir spennende å lage. Den blir trolig brukt i vinter.
Skottbenk frå øya Sekken i Romsdalsfjorden. Den står i dag på Veøya etter at den vart gjeve til Romsdalsmuseet tidleg på 2000-talet. Foto: Øyvind Vestad
Det kjem stadig meir skottbenkstoff frå Møre og Romsdal for tida, kanskje dei fleste andre fylka er for opptekne av å slå seg saman med kvarandre og at det kan vere ei årsak til at det er så lite oppdateringar frå resten av landet? Øyvind Vestad var i går på Veøya og nytta høvet til å bere ut skottbenken som museet har der for å fotografere den til bloggen og dele med oss som er interesserte i slikt. Foto og den vidare teksten er frå Øyvind som er handverkar på Romsdalsmuseet og student på Tradisjonelt bygghandverk på NTNU i Trondheim.
Skottbenken frå Sekken
Skottbenken har vore stramma med kilar, men det er berre ein av strekkfiskane som er bevart.
Skottbenken har arbeidshøgde på 79 cm.
Det er saga ut hakk i eine enden av langborda. Kan det vere for å forlenge benken, eller for å feste ein kloss eller noko som høvelstopp for flaskhøvling?
Lengda på langborda er 415 cm
Det er spikra ein kloss mellom langborda, truleg for å unngå at borda som skal høvlast ramlar ned i mellom føtene. Det kan vere at denne klossen har vore brukt som djupnestopp for å sikre ei fast breidde på borda som vart høvla?
Skottbenken kjem frå øya Sekken i Romsdalsfjorden, ikkje langt frå Veøya der Romsdalsmuseet har avdeling med prestegard og middelalderkyrkje. Skottbenken blei gjeven til museet tidleg på 2000-talet og er no lagra på låven der. Skottbenken er enkel i sin utførelese. Den er for stramming med kilar, men dei manglar i dag. Berre eine strekkfisken er bevart, den er i bjerk ellers er bukkar og langbord i furu. Høgda på benken er 79 cm, og lengda er 415cm. Langborda er spikra fast til bukkefotane som igjen er nagla er til tverrfotane nede. I eine enden på langborda er det saga ned hakk. I mellom langborda er det spikra på ein stopp så bord som blir sett inn i benken ikkje ramlar ned.
Kai Johansen har nyleg presentert dokumentasjon av skottbenken på Egge museum. Ein veldig interessant Skottbenk med mange fine detaljar. I dag har han gjort ferdig arbeidet med å snikre kopi av denne benken. Han har også laga ferdig okshøvel og skottokse og viser at benken og høvlane fungerer. Vi kan med dette ynskje velkommen som medlem i vår union.
Skottbenk, langbenk og høvlar laga av Håvard Stuberg.
Student og snikkar Håvard Stuberg på Stiklestad har ikkje berre målt opp og dokumentert ein original skottbenk på Klæbu bygdemuseum. Han har også laga seg ein skottbenk basert på den originale, laga seg langbenk for høvling av flask og laga høvlane som høyrer med til skottbenken. Dette kvalifiserer til opptak i Norsk Skottbenk Union og vi kan bare gratulere og ynskje Håvard velkommen som medlem. Under følgjer tekst og bilete frå Håvard.
Etter at jeg begynte på Tradisjonelt bygghåndverkstudiet ved HIST/NTNU vart jeg tidlig kjent med skottbenken og dens fortreffelige bruksområde i å rette bord og panel. Det ble tidlig klart at en skottbenk måtte jeg skaffe meg. Jeg begynte å undersøke om det kunne finnes skottbenker lokalt her i Verdal, uten å klare å finne noen i første omgang.
Under en studiesamling ved NTNU i Klæbu, der vi skulle bygge en låve for Klæbu historielag sitt bygdemuseum, kom jeg over to forskjellige typer skottbenk bukker. Disse var en del av samlinga på Klæbu bygdemuseum. Jeg dokumenterte den ene med tegning og foto med tanke på å kopiere denne ved en senere anledning.
Skottbenkbukken som befinner seg på Klæbu bygdemuseum
Skissen som vart tegnet i Klæbu og sammen med bilder har vært brukt til tillaging av skottbenken.
Nå i 3. studieår har vi snekkerier som tradisjonsfaglig fordypning i 12 uker. I forbindelse med dette skal jeg høvle nye gulvbord til Almåsstuggu som bygd i 1823, og som i dag står på museet ved Stiklestad Nasjonale Kultursenter der jeg jobber som museumshåndverker. I den forbindelse vart det da aktuelt å finne frem igjen dokumentasjonen fra Klæbu, for så å lage en skottbenk for å få rettet gulvbord til dette.
Okshøvel
fletthøvel ferdig overflatebehandlet med rå Sienna, Stiklastadir øl og kokt linolje
Her er skottbenken, langbenken og høvlene som trengs til høvling av gulvbord med not og fjær.
Almåsstuggu som står på Stiklestad museum trenger nytt gulv over kjøkken etter branntilløp i kjøkken
Skottbenken kan man si vart påbegynt for lenge siden da jeg i november 2015 kløyvde en førstestokk av furu med øks og kiler etter tradisjon lært av Roald Renmælmo og Siv Holmin. De to havlkløyvningene vart rydd ned til en dimensjon på 13”-5” og har frem til nå vært brukt til vandring på sagstillingen jeg har brukt til handsaging av div tømmer. De er nå med øks og med selvlagd okshøvel og fletthøvel dimensjonert ned til 9”-2” og kappet på 4,1 meter. Dette er en dimensjon som jeg har beregnet jeg vil ha til rettbordene i skottbenken da gulvet har en lengde på 3,8 meter. Rettbordene viser seg å være veldig stive og stødige, dette kommer nok av at de er kløyvd og ikke saget ut av stokken. Jeg har også laget en langbenk som har samme lengde som skottbenken.
Retting av flasken på rettbordene som vil bli den ene referansesiden. Her bruker jeg stikker til sikting på endene dette for å få rettet ender, som jeg senere bruker som utgangspunkt for sot/krittsnor merking langsetter planken så den blir rett.
Rettbord etter grov dimensjonering med øks og høvlet med fletthøvel ned til riktig dimensjon
Etter høvling med skrubbhøvel høvlet jeg med okshøvelen ned til nøyaktig dimensjon
Skruene under produksjon
Skruene under produksjon
Funn av benk i vårt eget magasin!
Under produksjonen av bukkene kom vår magasinansvarlig innom snekkerverkstedet, hun kunne fortelle at hun hadde noe som lignet på disse stående i magasinet som ligger i naborommet av verkstedet vårt. Det viste seg å være en type skottbenkbukker som er veldig lik de fra Klæbu, bare noe mindre i dimensjon.
Skottbenkbukken som er i magasinet til Stiklestad Museum. den er i prinsipp og utførelse lik bukken fra Klæbu, men noe mindre i dimensjon. De er som man ser på bildet forsterket på høyre side, antagelig fordi det har blitt strammet for hardt slik at man har fått sprekkdannelse i beinet.
Ryfylkemuseet er godkjent opplæringsbedrift. Og for tida er det Ådne Jordebrekk Fermann som er lærling hjå oss, på andre året. Han har fått i oppdrag å dokumentere ein strykebenk som vart meldt inn til museet. Det var eigaren som vart medviten om kva han hadde ståande etter å ha lese «Strykebenkjen», ein artikkel i 2015-årboka til Ryfylkemuseet, «Talande Ting». I denne samanhengen oppdaga Ådne at der stod ein heime på Tufteskog og. Den vidare teksten og foto er av Ådne, om ikkje anna er nemt.
Det er til nå funne 3 ulike skottbenkar i øvre Suldal, innanfor eit område kring 5 kilometer. Gardane Tufteskog, Roaldkvam og Nordmork har kvar sin.
Desse er ganske like i utsjånad. Dei er lagde av grovt materiale, der berre langborda er høvla. Det ein også ser er at det faste langbordet ikkje er felt inn i staven, men spikra inntil. Materialet som er brukt er furu, noko som var lett tilgjengeleg.
Tufteskog (Gnr 66, bnr 1)
Benken er 294,5 cm lang
Det faste langbordet er spikra inntil staven
Legg merke til hòlet i kvar fot, kva kan det være brukt til?
Tverroken er 2,5×10 cm, og er samanføyd inn i stavane ved hjelp av svalehale og spiker.
Benken på Tufteskog er forholdsvis kort i samanlikning til både den i Nordmork og Roalkvam med ei lengde på berre 294,5 cm. Den har mest sannsynlig blitt brukt til å skyte 4 alen lange bord. Høgden på benken er 82 cm, noko som gir ei god arbeidshøgde, samtidig som du får nok tyngde over høvelen.
Langbordet er 2,5×21 cm. Sjølve foten er 630 lang, med ei høgd på 8cm og tjukna på 10 cm. Stavane har ei høgd på 81 cm, der stavane som langbordet er festa i er 5×9 cm, medan dei to andre er 9x9cm. Legg merke til at den eine staven er bladskøyta med foten, medan den andre er tappa nedi foten. Mellom stavane oppe er det eit mellomrom på 18cm. Tverroken er 2,5×10 cm, og er samanføyd inn i stavane ved hjelp av svalehale og spiker. Det er to på kvar side.
Legg merke til hòlet i kvar fot, kva kan det være brukt til?
Det lause langbordet og kilar var ikkje funne, men det vart funnen ein skottokse med hol etter meier som kan ha vore brukt på denne benken.
Ut i frå folketeljing i 1900 er det truleg Knut T. Tufteskog (f. 1859) som har brukt denne, utifrå at han var tømmermann av yrke.
Roaldkvam (Gnr 65, bnr 1)
Langbordet har ei lengd på 390 cm
Tverroken er spikra inntil staven
Alle fire føtene er bladskøyta med foten.
Dei same likheitstrekka finn du i denne benken; bygd av grove materialar, det faste langbordet er spikra inntil staven og berre langborda er høvla.
Langbordet er på 390 cm, og har ei arbeidshøgde på 79 cm. Langbordet er i dimensjon 3×21 cm. Bredda mellom det faste, og det lause langbordet er 12 cm på det breiaste.
Staven har ei høgda på 79 cm og er 8×10 cm. Alle fire føtene er bladskøyta med foten. Foten er ca. 60 cm langt og er 5×10 cm. Tverroken er festa med svalehale på begge sider av staven.
Treverket som har vorte brukt i denne strykebenken er furu. Dette var det treverket det var mest av på garden, og det som dermed var mest brukt.
Verken kilar eller skotthøvel vart funnen på staden.
Nordmork (Gnr 69, bnr 1)
Frå Nordmark i øvre Suldal. Om lag 3 m lang og ei høgd på 78 cm. Foto: Ryfylkemuseet
Denne strykebenken er om lag 3m lang og har ein arbeidshøgde på 78 cm. Benken er av øksa materiale, noko som er ulikt i forhold til dei to andre i området. Den har også to knektar utanpå den eine staven som er noko usikkert kva det har tent til. Sjå og tidlegare bloggpost om Samanlikning av strykebenkar frå Suldal.
Samanlikning
I og med at desse benkene er innanfor eit område på 5 km, så er det ikkje mykje forskjellar og finne, og dei forskjellane som er, er ganske små. Dei har nok hatt same oppfatning om korleis ein strykebenk skal sjå ut.
Alle desse tre benkane er så å seie heilt like i oppbygning. Det er lite å skilje desse på. Noko som er likt er blant anna:
Det faste langbordet er ikkje felt inni staven, men spikra inntil
Material dimensjonen er nokså lik.
Tverrokane er felt inni med svalehale, og spikra fast.
Grovt materiale
Men det finnast ulikheiter også:
Benken i Roaldkvam er ca 90 cm lenger enn desse andre
Benken i Nordmark har knektar utpå staven på eine sida
Benken i Nordmark er av øksa materiale, medan desse andre er skorne på sirkelsag.
Som den fyste frå Nordland kan vi ynskje Eirik Nicolaisen velkommen som medlem i Norsk Skottbenk Union. Han har snikra seg både skottbenk og langbenk og sendt inn dokumentasjon på dette for publisering. Han er student på Teknisk bygningsvern og restaurering på HiST i Trondheim og bur i Sømna kommune på Helgeland i Nordland. Enn så lenge har det ikkje vore registrert gamle skottbenkar på Helgeland, men vi har fått tips om at det er lokalisert to skottbenkar som vi kjem til å sjå nærare på etterkvart. Her kjem tekst og bilete frå Eirik Nicolaisen:
Etter inspirasjon frå den eminente bloggen til Norsk skottbenkunion har eg laga meg ein skottbenk og ein langbenk.
Skottbenken og langbenken som Eirik har laga. Foto: Eirik Nicolaisen
Eg har snakka med fire mogelege informantar på Sør-Helgeland, men, med unnatak av ein, kjenner ingen til skottbenk, korkje som uttrykk eller ting. Den eine, Kåre Lande frå Tosbotn, hugsar far hans snakka om ein skottbenk som vart nytta på ein tynnefabrikk til å høvle kantane på tynnestavane. Denne skottbenken var innretta slik at tynnestavane kunne bøyast når ein høvla. Dette var nok ein nokså spesialisert variant. Eg har eit par namn til på lista, men har ikkje kontakta dei enno.
Skottbenken eg har laga meg er eit ”gjennomsnitt” av skottbenkane i bloggen og basert på kilar for å klamre fast bordet. Eg har nytta materialar eg hadde liggjande, så det er ikkje nokon voldsom tankeverksemd bak dimensjonane, anna enn at det skal vere sterkt nok. Føtene er 4” x 4”, oppstandarane er 3” x 6” og langborda er 2” x 8” (48 x 196). Oppstandarane er tappa ned i føtene og skruva i hop med M16 gjengestang. Det faste langbordet er grada inn i oppstandaren. Denne skottbenken kan maksimalt ta to tom tjukke bord, men det greier seg til min bruk. Hovudmåla på skottbenken er 76 cm høgd (langbordhøgd), 396 cm lang og føtene til bukkane er 95 cm lange. Eg har tenkt å lage meg fleire langbord i ulike lengder etter trong. Det er heller ikkje sikkert at dette vert den siste skottbenken min !?
Delane til skottbenken under produksjon. Foto: Eirik Nicolaisen
Delane til skottbenken under produksjon. Foto: Eirik Nicolaisen
Føtene er tappa gjennom fotplata kilt frå undersida. Foto: Eirik Nicolaisen
Som spennbolt er det brukt M16 gjengestål og skiver. Benken er stramma med kile. Foto: Eirik Nicolaisen
Det er tatt ut i foten for kile og styrelist på langbordet. Foto: Eirik Nicolaisen
Langborda er laga av 2″ x 8″ gran kjøpt frå trelast. Då er det enkelt å byte ut med lengre eller kortare langbord etter behov. Foto: Eirik Nicolaisen
Eg har enno ikkje fått prøvd skottebenken, men skal høvle om lag 30 m2 golvbord av ukanta gran til eit eige prosjekt, når eg får tid. Eg må og lage meg skotthøvlar før den tid. Eg tenkte eg kunne nytte høvlar som eg monterar meier på.

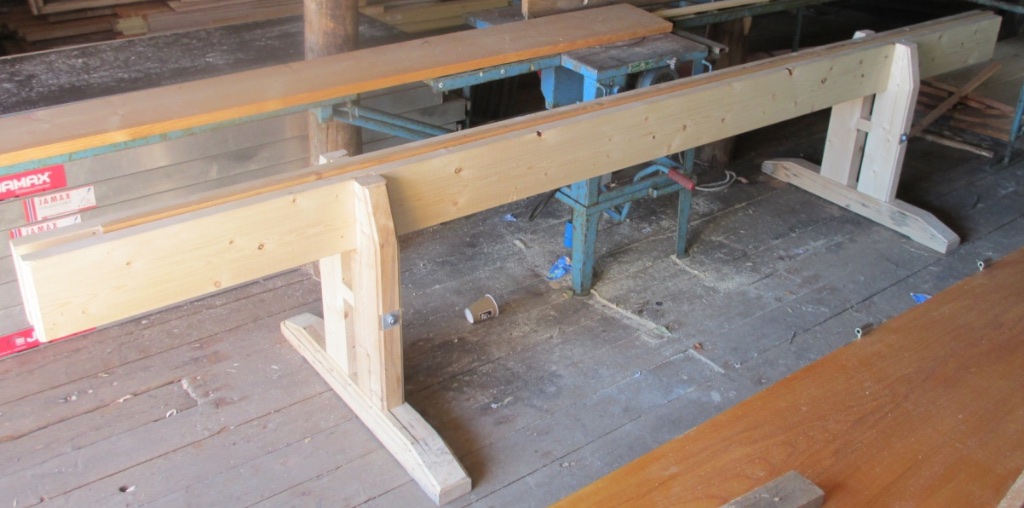

Den ferdige skottbenken er klar til bruk. Foto: Eirik Nicolaisen
Langbenken har eg og laga med tilgjengeleg material etter inspirasjon frå langbenken i Sirbma i Tana. Benkbordet er eit ukanta 2” furubord med breidd 24-26 cm, midtbordet er ein gamal oppgangssaga 2” x 8”. Bukkane er av 2” x 6” og 2,5” x 4” furu der oppstandarane er tappa ned i føtene. Bukkane er slissa inn i midtbordet og benkbordet og benkbordet er skruva fast. Høgda er 50 cm og lengda er 489 cm, bukkane skrevar 50 cm.
Langbenken er ferdig og klar til bruk. Foto: Eirik Nicolaisen Plata på langbenken er skruvd fast med forsenka skruvar. Foto: Eirik Nicolaisen
Vi takkar Eirik for tilsendt materiale og reknar med at vi vil høyre meir frå han etterkvart som han går vidare og får brukt dei nye benkane sine.
Bygdemuseet ligg på garden Åsen i Surnadal og er ein del av Nordmøre museum. Museet er eit tradisjonelt friluftsmuseum med bygningar frå ulike tider og gjenstandssamlingar inne i dei ulike husa. Inne på låven er det samla ein del interessante bygningsdelar frå eldre hus i området. Mellom desse finnast også ein flott skottbenk i god stand. Skottbenken består av to bukkar (eller krakkar) og langbord. Han er laga slik at langborda er lause men vert halde på plass av eit blad frå bukken som er haka inn i sida på langbordet. Langborda er totalt 4 meter lange og måler 5 cm x 18.5 cm. Klikk på bileta i galleriet for å få større visning og billetekst. Gå mellom bileta med piltastane på tastaturet.
Den eine av dei to bukkane til skottbenken. Skruven er omlag 2″ i diameter. Foto: Roald Renmælmo
Bukken har den eine (høgre) foten fast og den andre laus. Høgda på bukken er 77 cm. Langbordet stikk omlag 3,5 cm over toppen av bukken. Total høgd vert då omlag 80 cm. Foto: Roald Renmælmo
Føtene måler 3″ x 7″. Tommestokken som er brukt på biletet er i millimeter og inch. Foto: Roald Renmælmo
Tappen innvendig passar i ei utsparing i sida på langbordet. Foto: Roald Renmælmo
I langborda som er 4 meter lange og måler 5 cm x 18,5 cm er det ei utsparing som passar til tappen i bukken. Foto: Roald Renmælmo
Fotplata til skottbenken er omlag 78 cm lang, 7″ brei og 2″ tjukk. Den høgre foten er tappa gjennom.
Toppen av foten sett frå sida. Foto: Roald Renmælmo
Frå Møre og Romsdal fylke er det nemninga skotbenk som er mest vanleg om ei skal leggje svarmaterialet frå spørjelista om snikkarhandverket i Ord og Sed til grunn. Frå Hareid har vi «skotbenk» og «skothyvel», frå Volda «skotbenk» og frå Dalsfjord (også Volda?) «skotbenk». I Tresfjord har vi forma «skaatbenk» som ein variant av skrivemåten. Andre nemningar eller skrivemåtar er ikkje med i svarmaterialet frå fylket. Vi håpar denne posten kan vere til inspirasjon til potensielle medlemmar av Norsk Skottbenk Union i Møre og Romsdal slik at det kjem fram fleire gamle skottbenkar frå fylket og at nokon tek til og byggjer seg benkar.
Skottbenk frå Nordmøre av tilsvarande modell som benken på Surnadal bygdemuseum. Denne har fått nye langbord i samband med at han var i bruk til høvling av golvbord på Dovre i 2008. Foto: Roald Renmælmo
Som Roald tidligere har nevnt i sitt blogginnlegg så har jeg hatt gleden av å se nærmere på de to skottbenkene som står på gården Skårvoll i Støren i Sør-Trøndelag. Den ene benken er uvanlig lang og derfor spesielt interessant. Det er vanskelig å påstå at denne benken er laget spesielt for produksjon av materialer til Støren kirke. Men, det er likevel mange ting ved benken og koblingen mellom Ole Henriksen Schaarvold og Støren kirke i byggeårene 1816-1819 som sannsynliggjør en slik påstand. Ole Henriksen Schaarvold var gårdbruker på gården Skårvoll i tillegg til: snekker/treskjærer, maler og kirketjener i Støren kirke. Han har blant annet laget det prektige prekestolalteret i kirken. Det er vel sannsynlig at han kan ha vært involvert i flere innredningsarbeider/byggearbeider. Gården Skårvoll er også kirkens nærmeste nabo.
Jeg presenterer her utdrag av artikkelen som er trykket i publikasjonen «Kulturarvets handverk» etter interregprosjektet med samme navn. Hele artikkelen kan lastes ned her:
S.K.Å 653 B. Dette er den lengste benken på Skårvoll. Hovedmål er påført bildet. Foto: Freia Beer.
De to skottbenkene på Skårvoll er merket, hvor den korteste er merket S.K.Å 652 A og den lengste S.K.Å 652 B. Målangivelser er i norske tommer og fot. (1″ = 26,15 mm)
Benkens bestanddeler.
Skottbenken ”S.K.Å 652 B” (og S.K.Å 652 A) er grunnleggende og enkel i sin oppbygning. Den består av to lange bord, langbordene, som bæres opp av 3 bein hver. Langbordene med sine respektive bein danner hver sin side av benken som forbindes med en grovgjenget skrue i tre gjennom hull i beina. De forbundne beina danner dermed hvert sitt beinpar. Hvert beinpar er tappet ned i en fotplate som danner kontakten med underlaget og som holder benken sammen.
S.K.Å 652A. Den korteste benken er 423 cm lang. Langbenken bak. Foto: Freia Beer.
S.K.Å 652 A. Legg merke til den løse gjengeklossen på baksiden. Skruen og klossen kan enkelt flyttes mellom benkene etter behov. Foto: Freia Beer
Langbord
Langbordene er av furu i hele lengder, skarpkanta men med naturlig avsmalning. Lengden er totalt 25’ 10” (8110 mm). Høyden på borda er fra 6 ½” til 8 ½” og de ligger begge med margsiden ut. Tykkelsen er 1 7/8” så utgangspunktet har nok vært 2” før høvling. Bordene er av virke som er rettvokst og med relativt få, friske kvister av middels til liten størrelse. Det er litt forskjell på materialkvaliteten i langbordene, hvor langbord B har litt flere og større kvister. (langbord A er det som er nærmest fremsiden av benken der hvor en står og jobber)
Langbord A har fått et brudd rett til høyre for det midtre beinet når en ser benken forfra. Det er boret to hull litt inn fra framenden i overkanten av bordet. Det ene hullet er tilnærmet firkantet mens det andre hullet er rundt. Sistenevnte hull har diameter på 1″ og førstnevnte ligger rundt 1/2″. Langbord B har også et hull lik det firkantede hullet i langbord A men i motsatt ende. I tillegg er det påspikret en kloss oppå omtrent like langt inn fra enden som hullene i langbord A.
Langbordene gir ellers inntrykk av å være pent brukt, og har lite slagmerker, merker etter saging, hugging o.l. Langbord A har noen spor som ser ut som sagskår i enden.
Hull for benkehake? Hull for killingfot?
Bein
Alle bein har litt forskjellige mål men felles for alle er at de er bredest nederst og smalner av oppover. Bredden varierer fra 7” – 5 7/8” og tykkelsen ligger rundt 2 11/16” (2 ¾”). Lengden av beina er slik at benkens arbeidshøyde er ca. 29 1/2 ”. Det er verdt å merke seg at ingen av tappene står helt nede i fotplaten. Det er lagt inn en kile mellom avsatsen nederst på noen av beina og foten som løfter beinet opp av tapphullet. Kilene er spikret fast på fotplatene

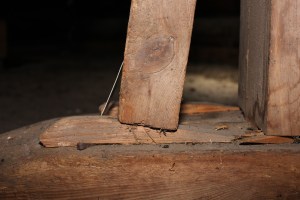

Kilen løfter beinet litt ut av fotplaten.
og har forskjellig tykkelse. Beina har lite spor av slitasje. Hullet til gjengeskruen er litt forsenket på fremsiden der hodet har presset mot beinet, ellers er det enkelte slagmerker.
Alle beina er laget i furu og har margsiden ut i forhold til midten av benken.
Fotplate (el. Fotstokk)
Fotplatene er kraftige med bredde på 8 ¼” og tykkelse 5”. Lengden er 31”. Materialkvaliteten i fotplatene er som i benken forøvrig og tresorten er furu. Her er margen i tverrsnittet, litt over midten, og alle føttene har karakteristisk margsprekk på oversiden. Under fotplaten er det gjort en uthuling slik at når en ser fotplaten fra siden så er det klaring til gulvet midt under foten og ett stykke ut til hver side. Beina er plassert sentrert om midten av lengden på fotplaten.

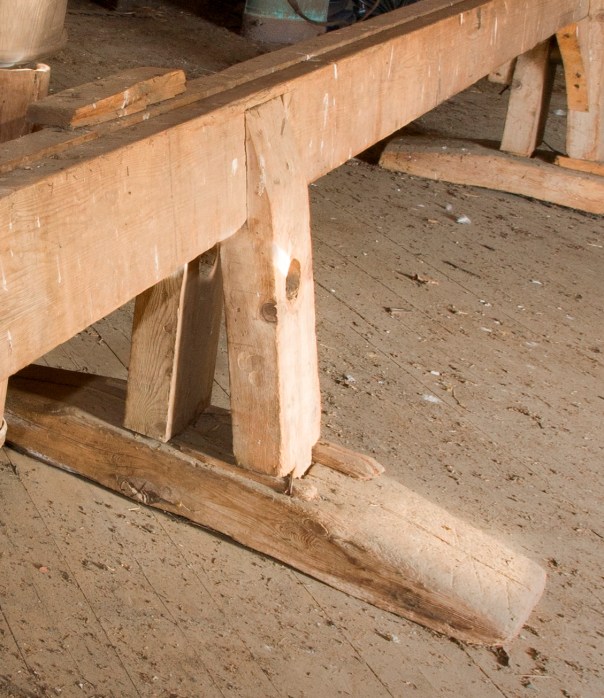

Slitasjen på fotplaten sees tydelig. Foto: Freia Beer
Skruer
Skruene er om lag 18” lange. Skruene er dreiet av ett stykke bjørk, med en diameter på 4″ i hodet, og ca. 2″ i gjengepartiet. Gjengestigningen er tre gjenger pr. tomme. Det er bare skruen i det midterste beinparet som er på sin plass. De øvrige to skruene sitter i den mindre benken. Skruene går gjennom begge beina og inn i en kloss som er spikret på baksiden av det bakerste beinet. På den måten så er det mulig å demontere skruene for bruk på andre benker etter behov. Enklere enn å flytte en hel benk, særlig av denne størrelsen. Har man skruene kan man alltids plassbygge en skottbenk dit man kommer.
På garden Nereng på Tynset var det ein gardsauksjon denne sommaren. Mellom mykje forskjellig rart som låg i vognskjulet var det ein skottbenk. Heldigvis klarte eit av våre medlemmar, Kolbjørn Vegar Os, å få kjøpt skottbenken. Den viser seg å vere ein av svært få skottbenkar med kilestramming som faktisk har med nokre av kilane som høyrer til. Kolbjørn har laga ei oppmålingsteikning som har med dei mest sentrale måla på skottbenken. Legg merke til at Kolbjørn har teikna inn orienteringa av årringane på dei ulike emna. Dette kan vere relevant å få med sidan det kan verke inn på korleis emna oppfører seg.
Oversiktsteikning med måla på skottbenken frå Nereng. Måla er i norske alen, ein alen er 24 tommar (a 26,14 cm) og tilsvarar 62,75 cm. Kvarte alen er også ei vanleg eining i slike samanhengar. Også brøk av tommen er vanleg. Teikning: Kolbjørn Vegar Os

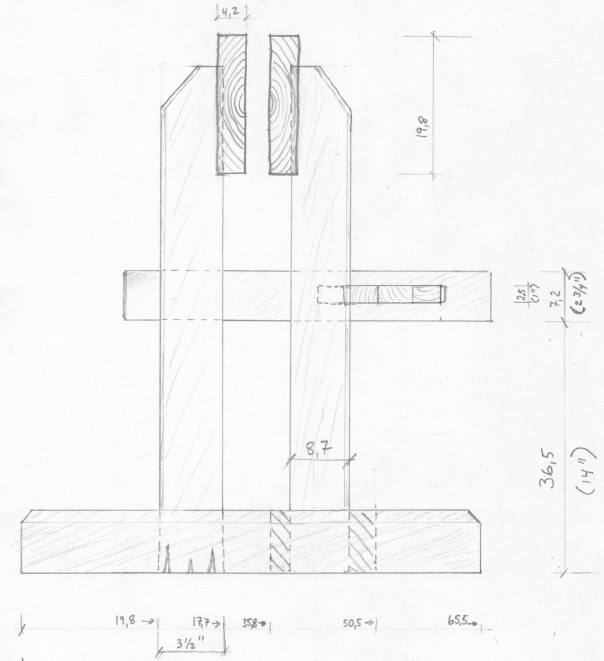

Snitt av den eine foten på skottbenken frå Nereng. Legg merke til at den bevegelege foten står i ei romsleg sliss og kan flyttast. Truelg har dei då brukt avstandsklossar mellom føtene nede for å få passe avstand til det som skal høvlast. Dei fleste måla her er i centimeter, nokre supplert med tommar. Teikning: Kolbjørn Vegar Os

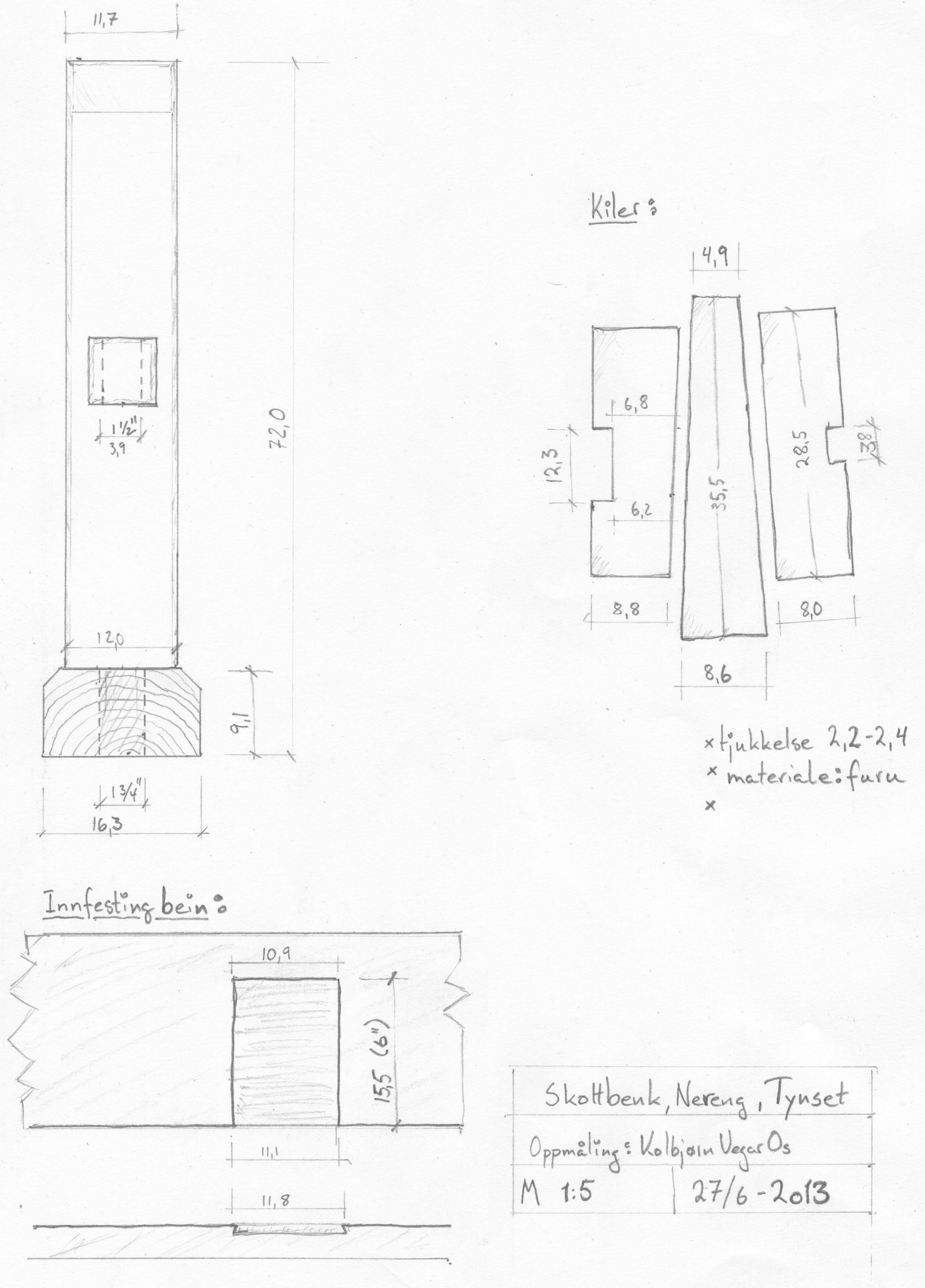

Fot og kiler til skottbenken frå Nereng. Her er dei fleste måla oppgjeve i centimeter. Teikning: Kolbjørn Vegar Os
Denne oppmålinga kan vere eit godt døme på korleis ein kan måle opp ein skottbenk. Supplert med nokre foto av detaljar så bør det gå fint å bygge ein tilsvarande skottbenk. Det er påfallande at måla på skottbenken går godt opp i norske tommar og alen. Det er nok desse måleeiningane som har vore brukt av dei som i si tid laga skottbenken. Det er som regel nyttig å bruke ein tommestokk med norske tommar når ein driv med oppmåling av eldre snikkararbeid. Tala som ein får frå målinga kan då framstå på ein måte som gjer at ein kan setje seg inn i kva snikkaren av skottbenken har tenkt.
