Ny skottbenk på Sør-Helgeland

Som den fyste frå Nordland kan vi ynskje Eirik Nicolaisen velkommen som medlem i Norsk Skottbenk Union. Han har snikra seg både skottbenk og langbenk og sendt inn dokumentasjon på dette for publisering. Han er student på Teknisk bygningsvern og restaurering på HiST i Trondheim og bur i Sømna kommune på Helgeland i Nordland. Enn så lenge har det ikkje vore registrert gamle skottbenkar på Helgeland, men vi har fått tips om at det er lokalisert to skottbenkar som vi kjem til å sjå nærare på etterkvart. Her kjem tekst og bilete frå Eirik Nicolaisen:

Etter inspirasjon frå den eminente bloggen til Norsk skottbenkunion har eg laga meg ein skottbenk og ein langbenk.

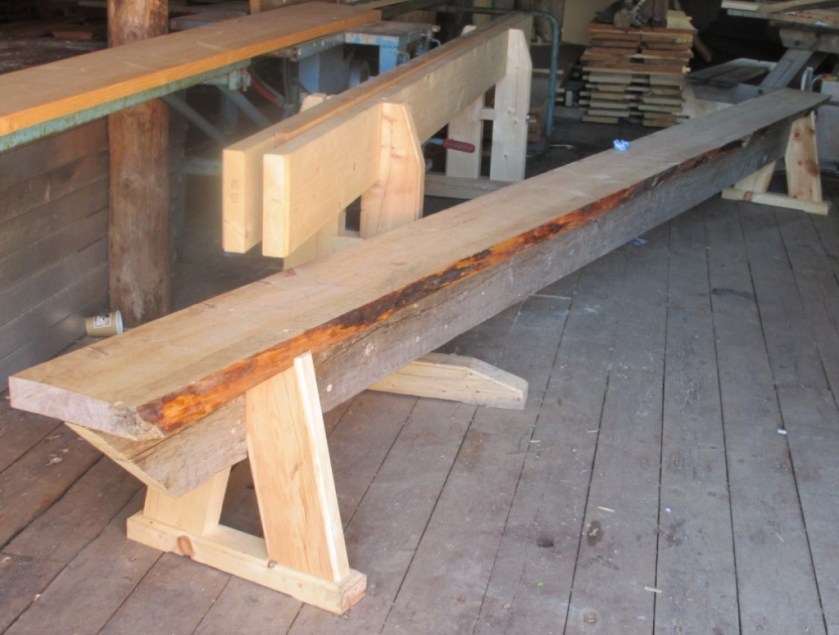

Skottbenken og langbenken som Eirik har laga. Foto: Eirik Nicolaisen
Skottbenken og langbenken som Eirik har laga. Foto: Eirik Nicolaisen

Eg har snakka med fire mogelege informantar på Sør-Helgeland, men, med unnatak av ein, kjenner ingen til skottbenk, korkje som uttrykk eller ting. Den eine, Kåre Lande frå Tosbotn, hugsar far hans snakka om ein skottbenk som vart nytta på ein tynnefabrikk til å høvle kantane på tynnestavane. Denne skottbenken var innretta slik at tynnestavane kunne bøyast når ein høvla. Dette var nok ein nokså spesialisert variant. Eg har eit par namn til på lista, men har ikkje kontakta dei enno.

Skottbenken eg har laga meg er eit ”gjennomsnitt” av skottbenkane i bloggen og basert på kilar for å klamre fast bordet. Eg har nytta materialar eg hadde liggjande, så det er ikkje nokon voldsom tankeverksemd bak dimensjonane, anna enn at det skal vere sterkt nok. Føtene er 4” x 4”, oppstandarane er 3” x 6” og langborda er 2” x 8” (48 x 196). Oppstandarane er tappa ned i føtene og skruva i hop med M16 gjengestang. Det faste langbordet er grada inn i oppstandaren. Denne skottbenken kan maksimalt ta to tom tjukke bord, men det greier seg til min bruk. Hovudmåla på skottbenken er 76 cm høgd (langbordhøgd), 396 cm lang og føtene til bukkane er 95 cm lange. Eg har tenkt å lage meg fleire langbord i ulike lengder etter trong. Det er heller ikkje sikkert at dette vert den siste skottbenken min !?

Eg har enno ikkje fått prøvd skottebenken, men skal høvle om lag 30 m2 golvbord av ukanta gran til eit eige prosjekt, når eg får tid. Eg må og lage meg skotthøvlar før den tid. Eg tenkte eg kunne nytte høvlar som eg monterar meier på.

Den ferdige skottbenken er klar til bruk. Foto: Eirik Nicolaisen
Den ferdige skottbenken er klar til bruk. Foto: Eirik Nicolaisen

Langbenken har eg og laga med tilgjengeleg material etter inspirasjon frå langbenken i Sirbma i Tana. Benkbordet er eit ukanta 2” furubord med breidd 24-26 cm, midtbordet er ein gamal oppgangssaga 2” x 8”. Bukkane er av 2” x 6” og 2,5” x 4” furu der oppstandarane er tappa ned i føtene. Bukkane er slissa inn i midtbordet og benkbordet og benkbordet er skruva fast. Høgda er 50 cm og lengda er 489 cm, bukkane skrevar 50 cm.

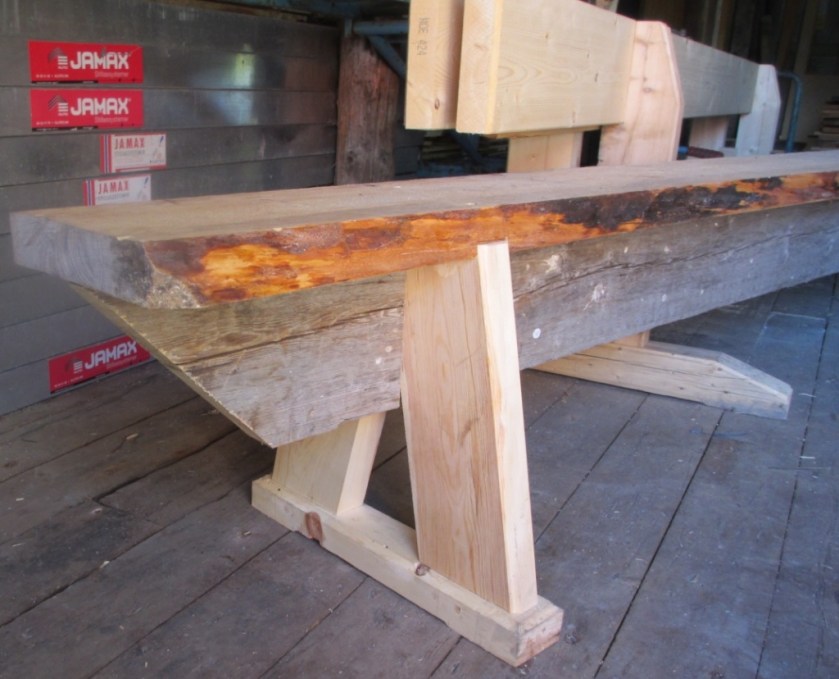

Langbenken er ferdig og klar til bruk. Foto: Eirik Nicolaisen
Langbenken er ferdig og klar til bruk. Foto: Eirik Nicolaisen

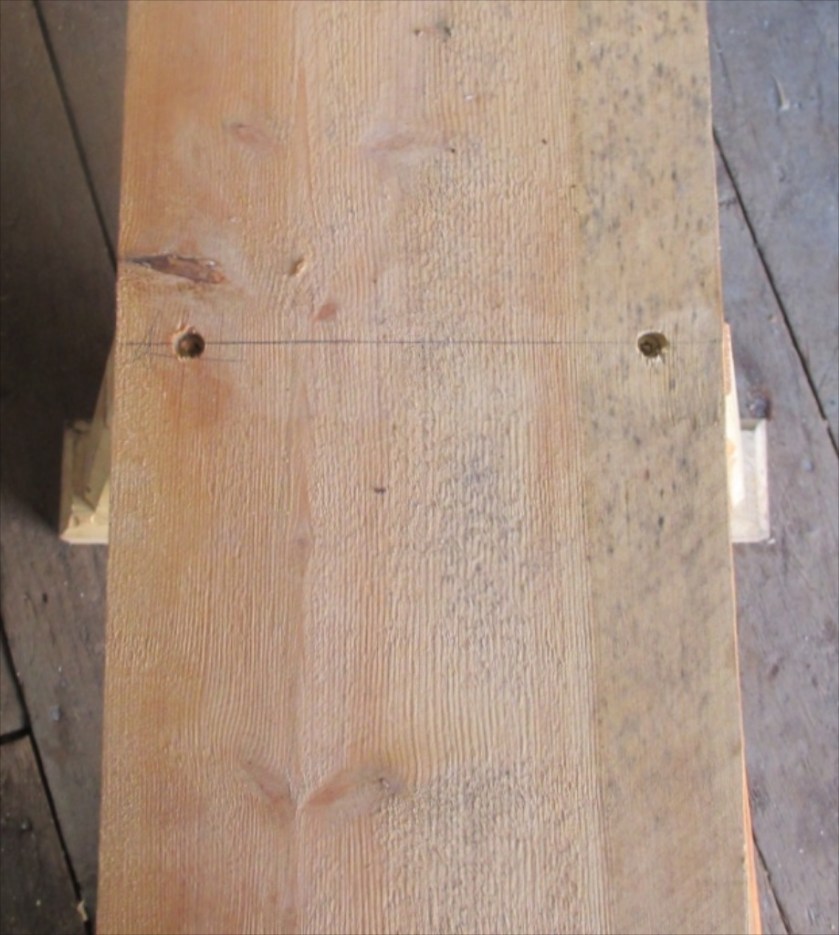

Plata på langbenken er skruvd fast med forsenka skruvar. Foto: Eirik Nicolaisen
Plata på langbenken er skruvd fast med forsenka skruvar. Foto: Eirik Nicolaisen

Vi takkar Eirik for tilsendt materiale og reknar med at vi vil høyre meir frå han etterkvart som han går vidare og får brukt dei nye benkane sine.

Skottbenk i Rørvik i Nord-Trøndelag

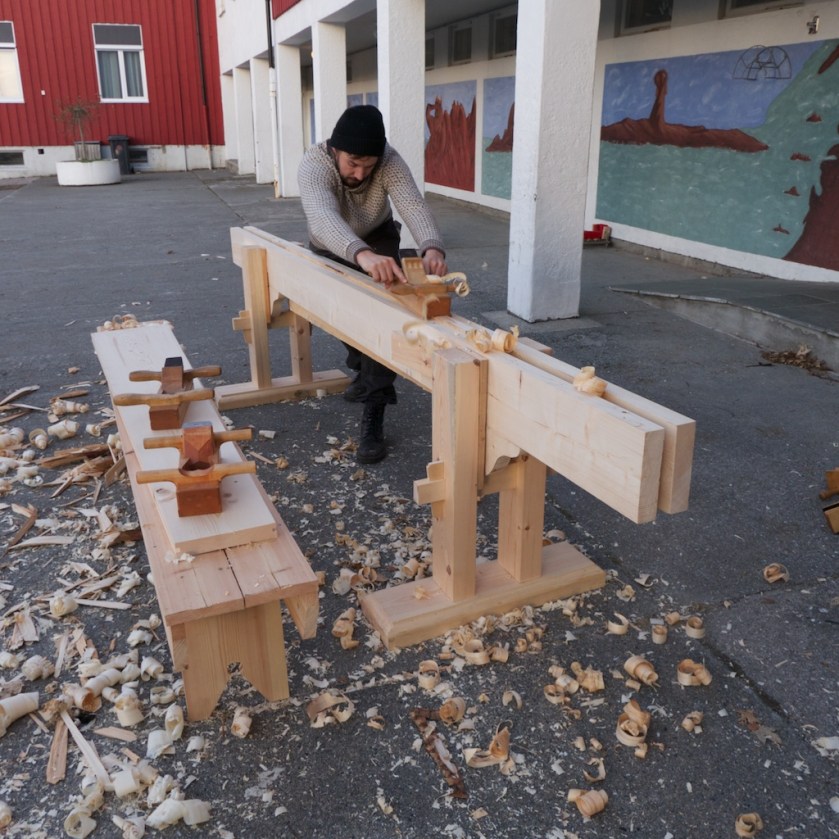

Einar Strand i Nord-Trøndelag fylkeskommune har i lang tid hatt planar om å snikre ein skottbenk for å bli med i Norsk Skottbenk Union. Når eg skulle kome for å demonstrere høvling fekk han fart på saken og fekk ferdig sin skottbenk i dag. Foto: Roald Renmælmo
Einar Strand i Nord-Trøndelag fylkeskommune har i lang tid hatt planar om å snikre ein skottbenk for å bli med i Norsk Skottbenk Union. Når eg skulle kome for å demonstrere høvling fekk han fart på saken og fekk ferdig sin skottbenk i dag. Foto: Roald Renmælmo

I samband med festivalen Vrimmel i Namdalen i Nord-Trøndelag har vi eit par dagar der vi demonstrerer handverk eit par ulike stader. I dag var vi på Leka Skole i Leka kommune og handsaga, rydde stokkar og høvla bord på skottbenk. Høvlinga på skottbenk var eit populært innslag for elevane som var ivrige på å sikre seg høvelspon av ulike typar. For å vere rusta til demonstrasjonen har Einar Strand i Rørvik arbeidd til langt på natt dei siste dagane for å få ferdig sin skottbenk og langbenk til bruk i demonstrasjonsarbeidet. Benkane er prøvd ut i dag og er såleis godkjente. Vi ønskar dermed Einar velkommen som medlem i Norsk Skottbenk Union. Skottbenken til Einar er ikkje ein nøyaktig kopi av ein original. Han har henta inspirasjon frå både skottbenken frå Kverndal i Målselv og ein skottbenk frå Nordmøre. Skottbenken vert stramma med kilar på tilsvarande måte som min kopi av skottbenken frå Kverndal. Skottbenken  er ein benk som kan seiast å vere i eit maritimt miljø slik som benken frå Troms som vi presenterte i førre post.

Her har vi rigga oss til på skoleplassen med sagstilling, ryarbukkar, langbenk og skottbenk. Foto: Roald Renmælmo
Her har vi rigga oss til på skoleplassen med sagstilling, ryarbukkar, langbenk og skottbenk. Foto: Roald Renmælmo

Elevane på skulen var veldig ivrige på å prøve skottbenken, truleg mest for å få laga seg ei høvelspon som dei fekk med seg? I alle fall var det mange som fekk sitt første møte med skottbenken i dag. Det kan vere bra for framtidig rekruttering til Norsk Skottbenk Union? Dessverre var eg for oppteken med høvlinga når elevane var med oss til at eg fekk tatt særleg med foto av dette. Arrangementet er ein del av Den kulturelle skolesekken, som er ei nasjonal satsing på kunst og kultur til alle elevar. Vi håpar fleire kommunar og fylkeskommunar ser sitt snitt til å få med skottbenken og andre sentrale handverkstradisjonar med i opplegget til Den kulturelle skolesekken. Skottbenken er i alle fall godt egna til slike formidlingsopplegg.

Einar på plass på Leka skole med langbenken og skottbenken som han har laga seg. Skottbenken vert stramma med kilar. Foto: Roald Renmælmo
Einar på plass på Leka skole med langbenken og skottbenken som han har laga seg. Skottbenken vert stramma med kilar. Foto: Roald Renmælmo

Ny skottbenk i Tana og Karasjok

Norsk Skottbenk Union har ikkje veldig mange aktive medlemmer, så langt er det berre 7  som har skrive innlegg på bloggen. Det kan skuldast at det verkar for komplisert å sette seg inn i korleis ein skal poste sjølv? Eg oppfordrar då til å sende inn bilete og stoff til ein av oss som er aktive som forfattarar på bloggen slik at vi kan poste. Det er viktig å få ut slikt stoff slik at andre kan få ta del i det. Bloggen er åpen for alle, både medlemmar og andre interesserte. For å lage ei meir formalisert ordning for opptak som medlem i Norsk Skottbenk Union vil vi krevje at det blir posta bilete av den aktuelle skottbenken som er grunnlaget for opptaket. Slik vil vi og slå eit slag for at fleire er med på å dele aktuelt stoff på bloggen.

Førstemann ut i denne samanhengen er restaureringshandverkaren Arne Graven i Karasjok. Han har sendt bilete av sin nybygde skottbenk som har utgangspunkt i skottbenken som vi tidlegare har skrive om frå Karasjok. Benken er snikra for å brukast til å høvle golvbord til eit nyrestaurert hus i Sirbma i Tana. På garden fann Arne ein langbenk for høvling av bord på flasken. Saman med skottbenken og nokre høvlar så har Arne det han treng til å høvle golvborda.

Skottbenken som Arne har snikra seg. Benken er 4,6 meter lang og langborda har dimensjon på 44 mm x 165 mm. Foto: Arne Graven
Skottbenken som Arne har snikra seg. Benken er 4,6 meter lang og langborda har dimensjon på 44 mm x 165 mm. Foto: Arne Graven

Vi vil med dette få ynskje Arne Graven velkommen som medlem i Norsk Skottbenk Union og takke han for å ha sendt over bilete til oss slik at vi kan dele dei med dykk andre. Vi er glade for å sjå at skottbenken er snikra i tråd med den lokale tradisjonen i Indre Finnmark. På denne jobben i Tana er benken den nordlegaste registrerte i Noreg. Til vanleg held Arne og benken til i Karasjok og der har vi ein gamal benk registrert frå før. Vi set stor pris på at Sametinget legg til rette for at handverkarar som Arne Graven får bruke skottbenken og høvle golvbord på den måten som ein bør i slike restaureringsprosjekt. Det er slett ikkje så sjølvsagt som det burde vore. Vi ynskjer Arne lukke til med resten av prosjektet og kjem gjerne tilbake med bilete av golvborda og seinare ferdig golv.

Skottbenk som arbeidsbenk for dør-snikring

Ellev Steinsli er student på Teknisk bygningsvern og restaurering på HiST og fast lesar av bloggen vår. Han er dør- og vindussnekker på Snekkeriet i Verdal og held på med eit prosjekt der han skal kopiere ein del dører med bruk av handverktøy. Han har tidlegare vore med på nokre av kursa som HiST har hatt på Sverresborg i snikring av dører og vindauge. Der har vi hatt tilgang på skottbenkar til arbeidet og dette saman med postane på bloggen har inspirert han til å lage ein variant av skottbenken til dør-snikring.

Skottbenken til Ellev Steinsli. Den eine delen av benken er ein vanleg skottbenk med kilestramming og er egna til skyting av kantar på ramtre og pløyge for fyllingane. Den andre delen er ein lågare benk som passar for å legge sidestykka av ramtreet på for å tappe ut tapphola. Då er det godt å kunne sitje på emna. Foto: Ellev Steinsli
Skottbenken til Ellev Steinsli. Den eine delen av benken er ein vanleg skottbenk med kilestramming og er egna til skyting av kantar på ramtre og pløyge for fyllingane. Den andre delen er ein lågare benk som passar for å legge sidestykka av ramtreet på for å tappe ut tapphola. Då er det godt å kunne sitje på emna. Foto: Ellev Steinsli.

Skottbenken er også høveleg for å sage ut lange tappar på ramtreet. Benken er 75 cm høg på skottbenkdelen og 2,1 meter lang. Det passar bra for høvling av falsar og profiler på dørsnikring sidan ein då kan høvle det meste på kanten av emnet. Benken er i slekt med den tidlegare omtalte «Jarlebenken» som er ein kombinasjon av høvelbenk og skottbenk. Denne nye «Ellevbenken» blir då ein kombinasjon av skottbenk og langbenk. Langbenk har vi så langt ikkje skrive så mykje om, men han er med på biletet på posten frå julaften i fjor. Langbenken passar veldig godt til emne ein sit på eller set eine kneet på når ein arbeider. Typisk arbeid på slike er saging av kantar med stikksag, kanting med øks, flaskhøvling med okshøvel og hogging av tappar.

Kilestramminga på "Ellevbenken". Eg reknar med at det i praktisk arbeid er greiast å ha kilane på langs slik at dei ikkje stikk opp og kjem i vegen. Foto: Ellev Steinsli
Kilestramminga på «Ellevbenken». Foto: Ellev Steinsli

Etter inspeksjon av skottbenken på verkstaden har vi i Norsk Skottbenk Union beslutta at Ellev kvalifiserer for opptak. Han er med dette erklært som fullverdig medlem.

Eit lite bidrag frå Ryfylkemuseet

Eit lite bidrag frå Ryfylkemuseet

Me held på med restaureringa av løa i Viga, Hjelmeland, Rogaland. I den forbinding ynskte me å høvle kanten på golvborda for hand. Den gamle skottbenken vår (som såg ut som om den var nytta til sagekrakk) fekk nye langbord og me laga ein skottokse. Det er imponerande kor godt det går. Me skal og høvle kledningen når den tid kjem. Planlegg og å lage not- og pennhøvlar for skottbenk og…
Vår skottbenk er om lag 4300 mm lang og 800 mm  høg.

På grunnlag av framifrå arbeid med å kartlegge lokale skottbenkar i Ryfylke og høvling av store mengder kledingsbord på skottbenk er Sven Hoftun teken opp som fullverdig medlem i Norsk Skottbenk Union. (kommentert av Roald)

Tillaging av skruer for skottbenk, «Jarlebenken»

En del av arbeidet med å lage egen skottbenk var også å lage skruene som skal til for å låse langbordene. Verktøy til selve gjengingen hadde jeg fått låne av Ole Jørgen ved Norsk Folkemuseum som for øvrig skal ha mange takk for lånet! Jeg hadde på forhånd lest Maria Grönbergs oppgave «Tilverkning av skruvgängor i trä med snedtyg».

Jeg startet arbeidet med å høvle og skjære til bjørkeemner av litt varierende lengde som ble laget til 8-kant. Emnene ble først dreiet til sylinderform før jeg merket opp for hodet på skruen og dreiet dette ferdig.

Dreiet gjengetapp klar til gjengeskjæring

Jeg gjorde dette på alle emnene før jeg gikk videre. Neste post var å dreie selve gjengetappen. Diameteren på tappen tok jeg ut fra styringshylsen i gjengebakken. Jeg var litt for nøyaktig i dreiingen på ett par tapper og det fikk jeg merke under selve gjengeskjæringen. Gjengebakken kilte seg nesten fast så jeg måtte inn med tappene i benken igjen og dreie av ørlite grann til for at pasningen skulle bli god. Bitte litt klaring i forhold til diameteren på styringshylsen i gjengebakken altså, men ikke for mye. Da blir det slark i skruen når den skal skrues inn. Siden jeg laget meg en liten serie med skruer når jeg først hadde verktøyet forsøkte jeg å lage en dreiejigg/anlegg for lett å kunne få samme diameter på gjengetappen slik det er beskrevet i Grönbergs oppgave (s. 32). Mitt forsøk lyktes bra, men ikke perfekt. Det var svært lite bevegelse på dreiejernet som skulle til for at jernet likevel tok litt mer enn det som det var innstilt for. Anlegget gav dermed en tilnærmet riktig diameter på tappen. Jeg måtte til slutt sjekke diameteren med skyvelære/krumpasser for å kontrollere nøyaktigheten.

Dreieanlegg

Selve gjengingen fikk jeg råd om burde utføres med emner som var godt innoljet i rå linolje. Dette fungerte ikke godt for meg, og jeg oppdaget at tidligere bruk av linolje ved gjenging hadde ført til at linolje hadde lagt seg på verktøyet innvendig. Den klebrige oljen gjorde at sponen ikke ble kastet ut slik den skal og hadde lett for å pakke seg. Når sponen pakka seg ble det unødvendig stor slitasje på skjeret og det ble fort sløvt. En rens av verktøyet og bryning av skjærene var det som skulle til for å skjære gjenger i tørr bjørk som ikke var satt inn med olje.

Gjengene ble fine

Når det kom til gjengehullet så erfarte jeg en del utflising der hvor skjærene entret hullet. Ved å slipe og bryne gjengetappen for å få litt skarpere skjer kan en kanskje unngå litt av utflisinga. Dessverre hadde jeg ikke egna slipeutstyr for å få gjort det i denne omgang. Min løsning på problemet var å lage en fas på kanten av hullet slik at skjærene begynte å ta i fasen og ikke skader overflaten av emnet.

De skruene som ikke skulle brukes i benken jeg laget nå sørget jeg for å lage klosser med gjengehull til. Ideen har jeg fra skottbenkene på Skårvoll på Støren og skruene kan dermed brukes til varierende løsninger av skottbenk/høvelbenk.

Sammenleggbar skottbenk til reiser

Delene til ein skottbenkfot i demontert stand. Foto: Rasmus Skrydstrup
Delene til ein skottbenkfot i demontert stand. Foto: Rasmus Skrydstrup

Nei jeg har ikke på noe tidspunkt hatt intensjoner om å revolusjonere skottbenken som den er og alltid har vert. Likevel har jeg fra første gang jeg så en skottbenk tenkt at om jeg skulle lage en slik så skulle den ikke være så tung som de modellene jeg har sett. Den skulle være enklere å transportere, men samtidig sterk nok til sitt bruk. Den kunne godt være slik at den kunne brukes til andre formål. Med dette i tankene gikk jeg i gang med å utvikle en prototype.

Den ene skottbenkfoten er ferdig. Den kan brukes som  klemme for å holde ulike saker når den ikke er i bruk som skottbenk. Foto: Rasmus Skrydstrup
Den ene skottbenkfoten er ferdig. Den kan brukes som klemme for å holde ulike saker når den ikke er i bruk som skottbenk. Foto: Rasmus Skrydstrup

Bukken er laget av furu som er forsterket med eik på kritiske punkter. Selve klemma er laget av eik og platene i klemma er krysslimt (3 lag) eik. Foten er låst ved hjelp av en tapp med kile i midten. Med to slike bukker og løse langbord er det snart å sette opp en skottbenk der det trengs. Langbord kan en improvisere med 2″ x  8″ som er en vanlig dimensjon hos trelasthandleren.

Her er foten satt opp med klemmearmen helt ute. Strammingen skjer med kile men da bildet er tatt er det ikke tappa ut alle hull i klemmearmen for kiler. Foto: Rasmus Skrydstrup
Her er foten satt opp med klemmearmen helt ute. Strammingen skjer med kile men da bildet er tatt er det ikke tappa ut alle hull i klemmearmen for kiler. Foto: Rasmus Skrydstrup
Utprøving av styrken i klemma. Foto: Rasmus Skrydstrup
Utprøving av styrken i klemma. Det klemmer så bra at foten med klemma kan brukes til andre formål uavhengig av skottbenken. Foto: Rasmus Skrydstrup
